  • KDW-10A大型地网接地电阻测试仪
  • KDW-10A大型地网接地电阻测试仪
产品编号:

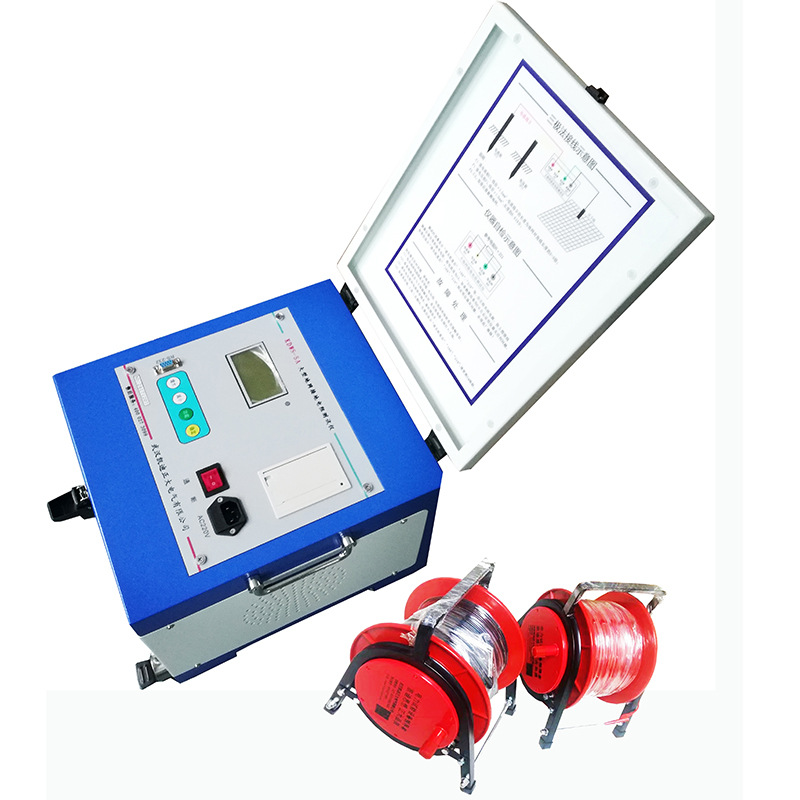

KDW-10A大型地网接地电阻测试仪

  • 销售热线: 027-83551828/83551858
  • 图文传真: 027-83551868
  • 技术支持: 15802742463
  • 参考标准:
  • 浏览次数:
在线咨询

产品概述

  目前在电力系统中,大型地网的接地电阻的测试目前主要采用工频大电流三极法测量。为了防止电网运行时产生的工频干扰,提高测量结果的准确性,绝缘预防性试验规程规定:工频大电流法的试验电流不得小于30安培。由此,就出现了试验设备笨重,试验过程复杂,试验人员工作强度大,试验时间长等诸多问题。

  KDWS-10A型大型地网接地电阻测试仪,可测变电站地网(4Ω)、水火电厂、微波站(10Ω)、避雷针(10Ω)多用机型,采用了新型变频交流电源,并采用了微机处理控制和信号处理等措施,很好的解决了测试过程中的抗干扰问题,简化了试验操作过程,提高了测试结果的精度和准确性,大大降低了试验人员的劳动强度和试验成本。

  本仪器适用于测试各类接地装置的工频接地阻抗、接触电压、跨步电压、等工频特性参数以及土壤电阻率。本仪器采用异频抗干扰技术,能在强干扰环境下准确测得工频50Hz下的数据。测试电流最大10A,不会引起测试时接地装置的电位过高,同时它还具有极强的抗干扰能力,故可以在不停电的情况下进行测量。

产品特点

  1、测量的工频等效性好。测试电流波形为正弦波,频率仅与工频相差为5Hz,使用45Hz和55Hz两种频率进行测量。

  2、抗干扰能力强。本仪器采用异频法测量,配合现代软硬件滤波技术,使得仪器具有很高的抗干扰性能,测试数据稳定可靠。

  3、精度高。基本误差仅0.005Ω,可用来测量接地阻抗很小的大型地网。

  4、功能强大。可测量电流桩,电压桩,接地电阻,跨步电压,接触电压。

  5、操作简单。全中文菜单式操作,直接显示出测量结果。

  6、布线劳动量小,无需大电流线。

详细参数

  1、阻抗测量范围:1MΩ~200Ω

  2、分辨率:0.001Ω

  3、测量误差:±(读数×2%+0.005Ω)

  4、抗干扰能力:抗工频:50Hz电压:10V误差:0.001Ω

  5、测试电流波形:正弦波

  6、测试电流频率:45Hz、55Hz双频

  7、最大输出电流:10A、(45Hz、55Hz,双频,正弦波)

  8、最大输出电压:400V(45Hz、55Hz,双频,正弦波)

  9、电流输出档位:10/9.5/9/8.5/8/7.5/7/6.5/6/5.5/5A,每0.5A一档,共10档。

  10、土壤电阻率测量范围:0~1000Ω/m(欧姆/米)

  11、土壤电阻率测量精度:±2%

  12、土壤电阻率测量分辨率:0~0.01Ω/m(欧姆/米)

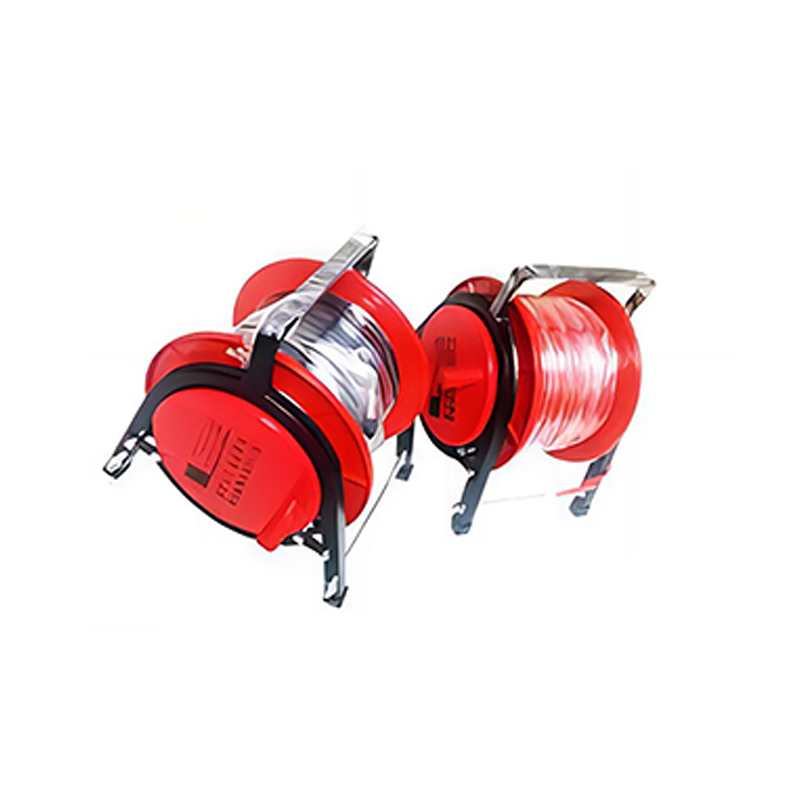

  13、测量线要求:电流线铜芯截面积≥1.5mm2电压线铜芯截面积≥1.0mm2

  14、供电电源:AC220V±10%,50Hz

售后保障

  武汉凯迪正大电气有限公司位于九省通衢的江城之都的武汉市,始建于2003年1月,公司生产经营范围:电力仪器仪表。主要产品有继电保护测试系列、大电流发生器、高压试验仪器、互感器测试仪器、变压器测试仪器、接地电阻测试仪器、高压开关测试仪器、避雷器测试仪器、三倍频发生器、直流高压发生器、模拟开关、SF6检漏仪、微水测量仪、高压数字兆欧表、水冷式发电机绝缘电阻测试仪等。

  武汉凯迪正大电气有限公司以“诚信、质量、科技”作为企业文化,面向电力行业的广大用户,不断开拓进取;先后于湖北大学电力系、华北电力大学、青岛大学、武汉电力工程学建立技术合作。公司已拥有电力部电力设备及仪表质量检测中心检验鉴定、ISO9002质量体系认证及产品质量认证、质量服务AAA级企业、计量器具制造定点企业。产品主要在全国二十多个省市成功运行,赢得广泛赞誉。
