  • KD-216D 电缆故障多次脉冲综合测试仪
  • KD-216D 电缆故障多次脉冲综合测试仪
产品编号:

KD-216D 电缆故障多次脉冲综合测试仪

  • 销售热线: 027-83551828/83551858
  • 图文传真: 027-83551868
  • 技术支持: 15802742463
  • 参考标准:
  • 浏览次数:
在线咨询

产品概述

  1.   KD-216D电缆故障多次脉冲综合测试仪采用时域分析法能测试各种电压等级的动力电缆、通信同轴电缆、市话电缆、控制电缆、矿用电缆和海底电缆等电缆的低阻、短路、断路、高阻泄漏故障和高阻闪络性故障。

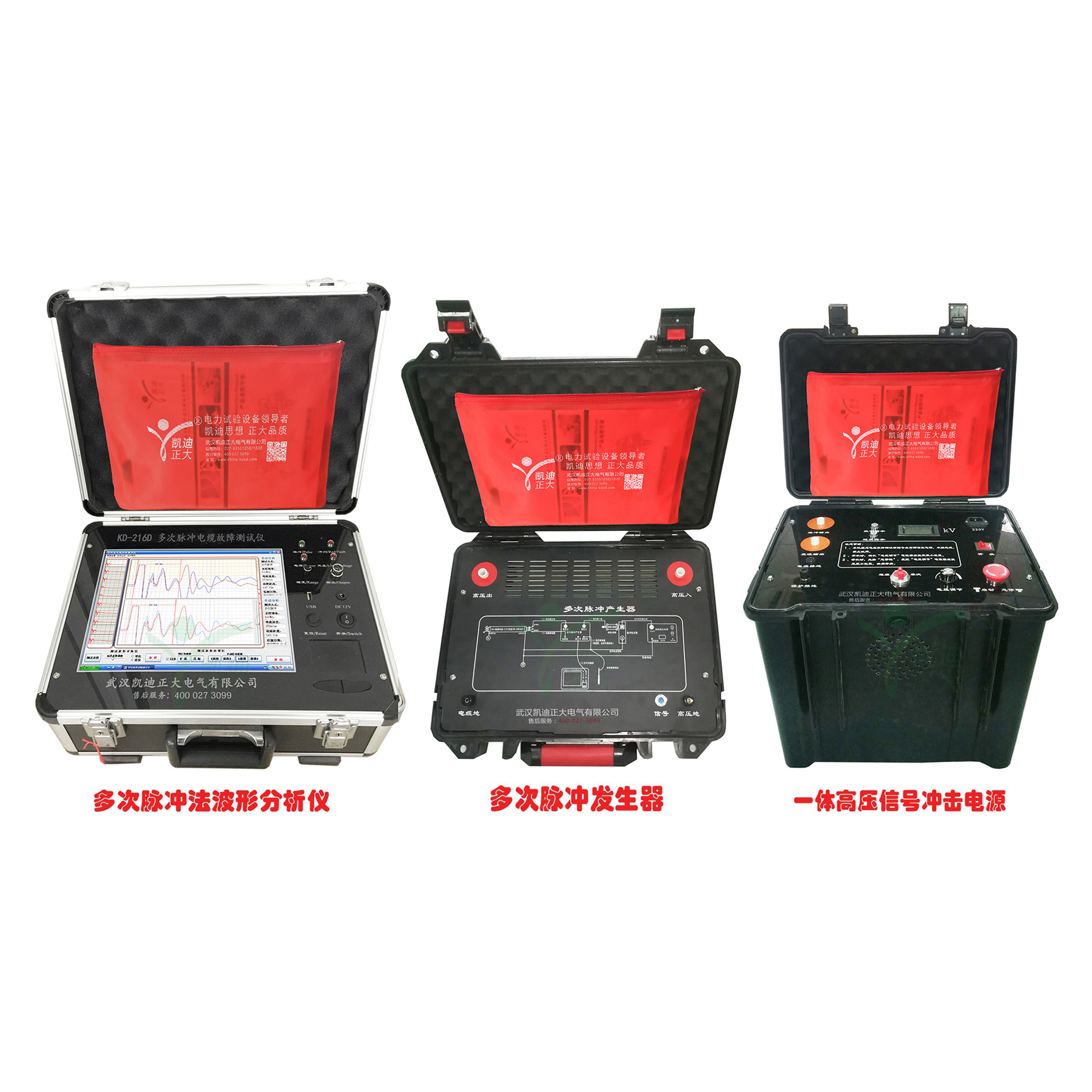

  2.   KD-216D电缆故障多次脉冲综合测试仪是我公司精心设计和制造的全新一代便携式智能电缆故障检测仪器,本仪器由高智能工业触摸屏一体化电脑、USB接口的数据采集器、高能聚合物电池及充电适配器和附件等组成。仪器体积小、重量轻、使用简单、携带方便。
  3.   KD-216D电缆故障多次脉冲综合测试仪是迎合工业级电力行业方案和IT时代的快速发展,将原来电缆故障测试仪的局限性,用工控嵌入式计算机平台系统、网络服务业务、USB通信技术系统化,极大提高了仪器的使用功能和利用价值以及便捷的现场环境操作。特别对于日益增多的地埋电缆资料提供了一套独有的管理软件。整套系统满足中华人民共和国电力行业标准《DL/T849.1~DL/T849.3-2004》电力设备专用测试仪器通用技术条件,该系统测试由系统主机和故障定位仪以及电缆路径仪三部分组成,用于电力电缆各类故障的测试,电缆路径、电缆埋设深度的寻测和电缆档案资料的日常维护管理,以及铁路、机场信号控制电缆、和路灯电缆故障的精确测试。
  4.   本仪器人机界面友好、菜单设计新颖直观、参数处理恰到好处,独特的黑色背景,使仪器可工作于较强的光照环境。给使用本仪器的用户带来清澈明晰感觉。各种参数的设置、仪器工作状态的显示、测试波形的压缩扩展和存储调出、波形位移、同屏对比等各种功能。采集数据可信度高,波形显示清晰易辩,回波拐点明显,特别容易判读故障距离。特别要提到的是,本仪器抗电磁干扰的能力特强。特殊的电路设计使仪器在数万伏冲击高压的测试环境中不会发生死机现象。本仪器的设计秉承了我公司一贯高科技、高精度、高质量的原则,将电缆故障测试水平提高到了一个全新境界。

产品特点

  ◆可测试各种型号380V,6kV,10kV,35kV,110kV,220kV,380kV电压等级的铜铝芯电力电缆、同轴通信电缆和市话电缆的各类故障,如开路故障、短路故障、高阻闪络性故障和高阻泄漏性故障;

  ◆具有多种测试方法,如低压脉冲法、冲击高压电流取样法、直流高压闪络法等;

  ◆仪器采用高能聚合物可充电电池供电,采样板接口为USB型直接用微电脑电源。再配以先进的电流取样技术,使该系统真正做到操作人员和测试仪完全与高压隔离,抗干扰能力强,同时保证了测试可靠性和人机的安全;

  ◆前置采样测量单元采用先进的信号处理技术,全汉化屏幕显示,测试波形特征清晰易辩,使得电缆故障分析更容易掌握;

  ◆采用Wince操作系统软件,更具人性化设计,操作简便;

  ◆公司开展的网上服务业务更加方便用户,只要您将测试波形通过E-mail发给我们,您在当天即可得到专家的分析和指导。公司定期还会将收集到的各类电缆故障波形及其分析结果通过E-mail发给您,使您很快也会成为电缆故障测试专家;

  ◆双轨迹同屏对比数据处理技术,有利于您进行波形的对比分析;

  ◆国内首家采用工控嵌入式计算机平台系统,工业级使用环境,实现极强稳定性。锂电供电、方便现场测试;

  ◆多触点鼠标和USB鼠标操作,全电脑XP操作平台集成化软件,彻底告别电缆仪单片机时代,并配有电缆故障测试软件和电缆资料管理软件;

  ◆采用最新的USB通信接口,采集信号稳定,配一款笔记本电脑可实现双控双显,主机可自动选择最低3.25MHz、最高达250MHz八种采样频率,自适应脉宽,能满足不同长度电缆的测试要求,减少了粗测误差;

  ◆软件实现低压脉冲、多次脉冲法全自动识别搜索,波形故障拐点自动卡位,故障距离仪器自动读取并显示,同屏三区显示波形, 同屏随机显示十个低压脉冲波形供选择,同时实现自动和人为处理两种模式。

  ◆支持最新开通的4G通信终端或无线上网卡,专用4G软件可实现专家远程现场实时测试技术服务,专家远程操控用户主机,给用户现场测试提供及时、准确波形分析和交流指导,使您无忧工作;

  ◆8G内存多类现场波形和现场实物接线图,轻轻一点即可使用,电缆资料管理软件可做完善的电缆档案管理,为电缆的维护工作和精确定位提供参考和帮助;

  ◆关键的精确定点仪部分,直接数字显示测试者离故障点距离,是国内同类定点技术的又一次创新,为快速准确查找电缆故障,减少停电损失提供了有力保障;

  ◆最新研制智能组合式采样器,取代了烦琐的现场接线,具有波形直观,容易分析,与高压完全隔离,对主机、操作人员绝对安全的特点。

  ◆兼容Excel文档,可以复制内容到PLC输入输出说明表,不需要重复填写输入输出说明表,提高项目设计效率;IO管理器中的信息支持复制导出至Excel;随时插入或修改IO类别,页面内容自动刷新;PLC管理器特有的PLC管理界面,方便对PLC进行整体管理,添加PLC设备,关联PLC输入输出;、动态PLC插入,可设置PLC连接点方向,可选择绘制的回路数量,可关联输入输出说明,提高设计效率;宏配置,可通过配置PLC宏回路,在绘制PLC时,回路自动生成,相同宏回路自动进行标号编号,常用回路,一次绘制,可重复使用,提高设计效率。

详细参数

  电缆故障多次脉冲测距仪

  ◆可测试各种380V,6kV,10kV,35kV,110kV,220kV,380kV电压等级、不同截面、不同介质及各种材质的电力电缆的各类故障,包括:开路、短路、低阻、高阻泄漏、高阻闪络性故障。

  ◆可测试铁路通信控制电缆、路灯电缆、机场信号电缆的各类故障。

  ◆可测量长度已知的任何电缆中电波传播的速度。

  ◆可测试电力电缆埋设路径及埋设深度

  ◆多次脉冲产生器;冲击电压≤40kV

  显示方式:12.1英寸工业级液晶触摸屏屏(XP操作平台)

  测试距离:不小于60km测试精度:±0.3米

  操作方式:双操作,多触点触摸兼触控鼠标操作

  测试方法:低压脉冲法、冲闪电流法、多次脉冲法、十次脉冲法

  储空间:固定8G

  最短测试距离(盲区):0~0.5米或无盲区

  分辨率:V/fm;V为传波速度m/μs;软件游标0.10米精确定点误差:±0.2m

  测试误差:系统误差小于±1%

  仪器采样频率:3.125MHz 、6.25MHz、12.5MHz、25MHz、50MHz、100MHz、200MHz、250MHz;

  脉冲宽度:50ns、80ns、100ns、200ns、1μs、2μs、5μs、10μs(软件自动匹配)

  待机时间:可连续使用6小时左右

  主机重量:6kg

  外形尺寸:180mm×300mm×400mm

  环境温度:-20℃~﹢40℃相对湿度:80%

  电源与功耗:AC 220V±10%不大于15W

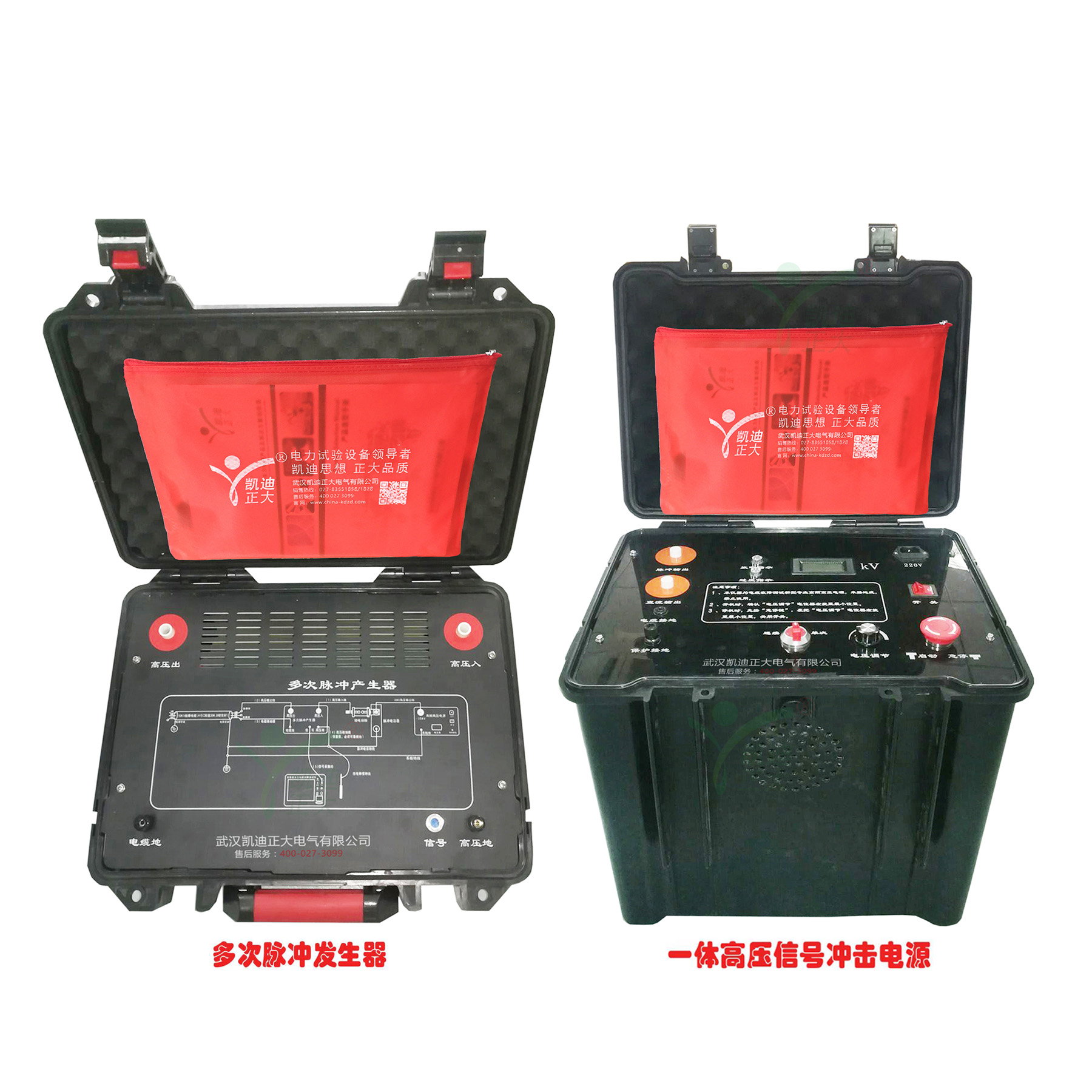

  高频高压电源

  输出方式:脉冲输出、直流输出

  输出电压:负压,0~-35kV连续可调

  工作电流:≤40mA

  工作模式:单次脉冲、连续脉冲、直流输出

  内置电容:2uF/35kV(4uF/35kV)

  放电能量:≤2450J

  脉冲周期:3s~8s自适应

  自动放电:停机自动放电

  工作电源:工频220V±10%

  工作温度:-10℃~40℃

  工作湿度:≤80%

  海拔高度:≤1000米

  外形尺寸:478(L)*370(W)*448(H)mm

  重量:≤28kg

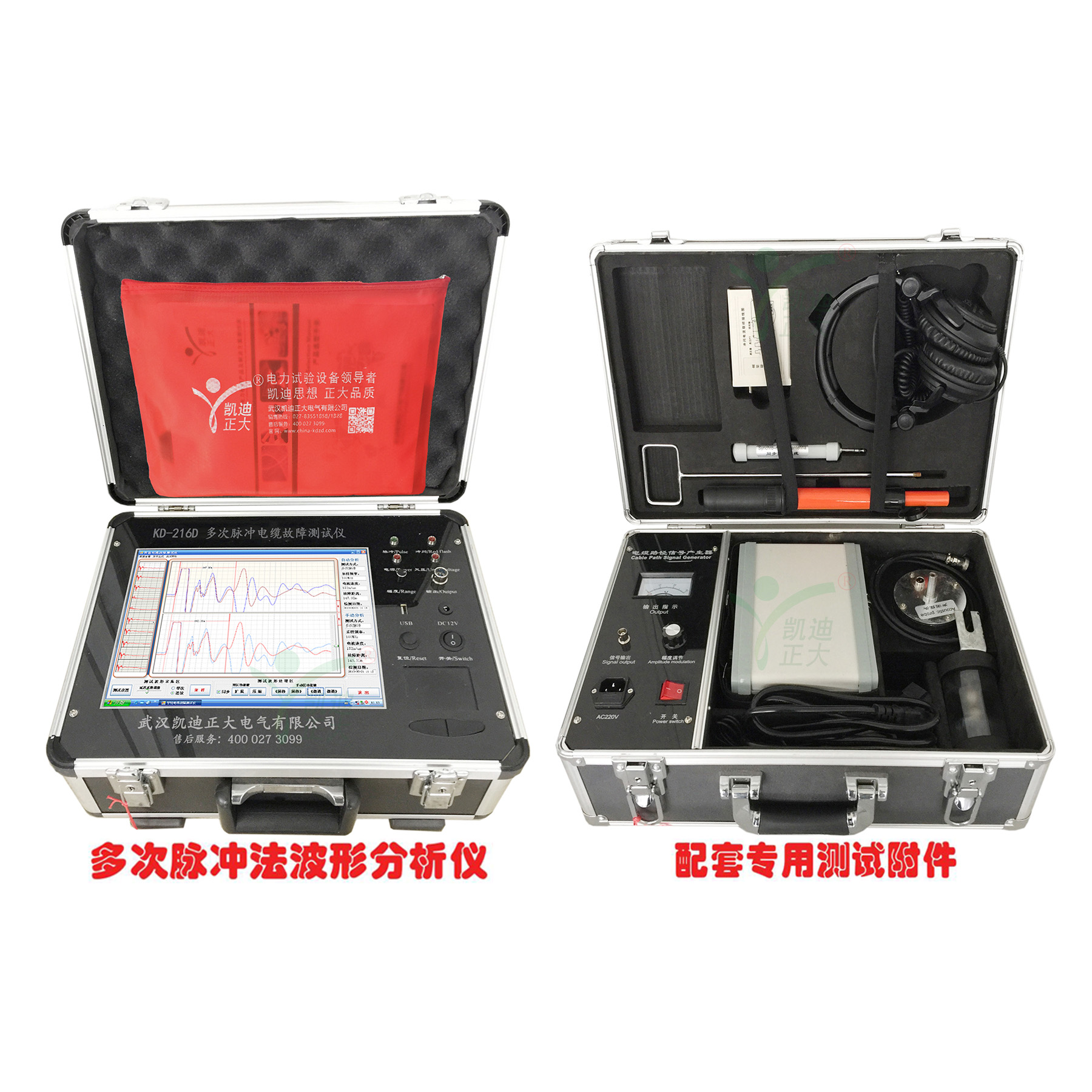

  智能精确定点仪

  传感器动态量程:声音通道>104dB ,磁场通道>110 dB

  传感器频率范围:100 Hz~1500 Hz

  冲击放电声音放大倍数 >90dB,冲击放电音量上限84dB(A)可以开启或关闭

  滤波设置:无滤波 100 Hz~1500 Hz

  无滤波:100 Hz-1500 Hz;低通滤波:100Hz~400 Hz;带通滤波:150Hz~600 Hz;高通滤波:200Hz~1500 Hz

  跨步电压信号光标直观显示,左右提示明显。

  液晶显示器:高亮真彩屏,像素320 x 240适应户外。

  现场连续工作时间:碱性可更换电池电池,方便现场使用。
