  • KDJK-20A配网单相接地故障定位仪
  • KDJK-20A配网单相接地故障定位仪
产品编号:

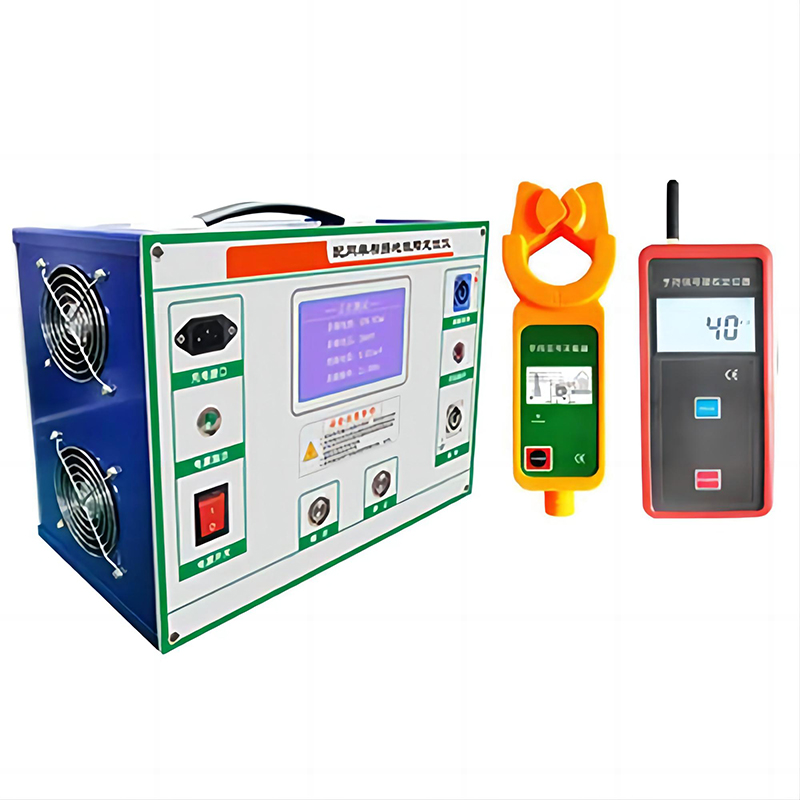

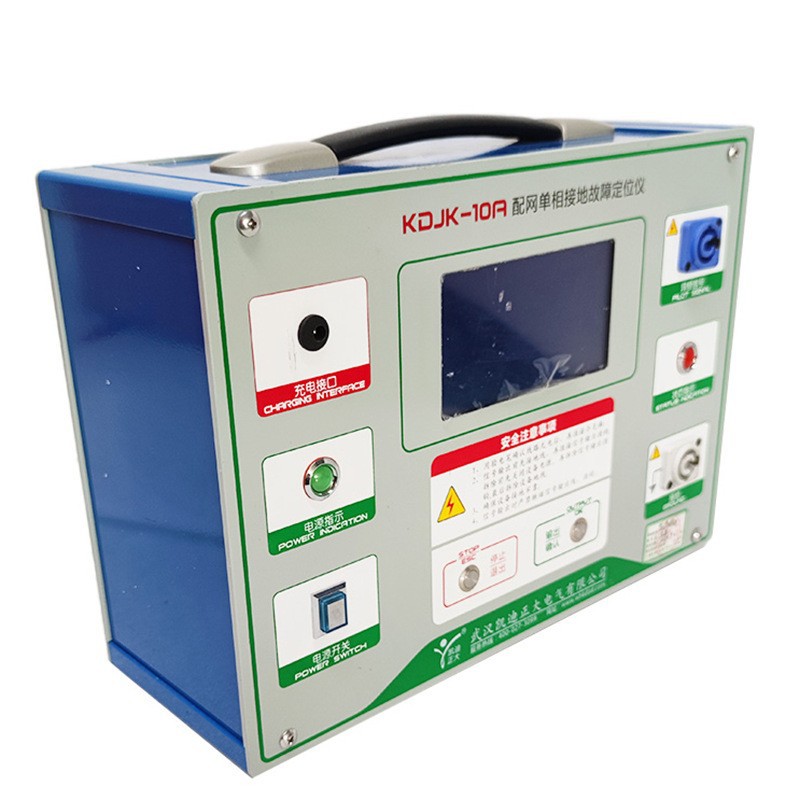

KDJK-20A配网单相接地故障定位仪

  • 销售热线: 027-83551828/83551858
  • 图文传真: 027-83551868
  • 技术支持: 15802742463
  • 参考标准:
  • 浏览次数:
在线咨询

产品概述

  配网单相接地查找仪用于查找线路接地故障点,适用于小电流接地系统配电网,检测架空线路的单相金属性接地、经过渡电阻接地等多种接地故障。采用方便携带、测量的优点。在测量过程中能测量出线路接地阻抗值,并将线路的异频信号电流值传输给手机端

  当线路出现接地故障时,在确定故障区段并且停运的情况下,利用信号源向故障线路注入特征电流,根据基尔霍夫定律,特征交流信号也一定通过故障点构成回路。

  信号源的特征电流注入点作为始端,那么从线路始端到故障点的路径上就能够测量到与注入信号近似等值的特征交流电流,而非故障区域(包括非故障分支和故障点后)则只能测量到微弱的感应电流(线路上的变压器、PT影响所致)。沿线在关键分支处用检测器对各个分支流过的特征交流信号进行测量,并将结果显示在手机APP上。如果发现某一分支能够检测到特征交流电流,说明故障点在该分支下游,如果不能检测到特征交流电流,说明故障点在该分支上游。依据此原理可以准确确定接地故障点。

产品特点

  1.检测架空线路的单相金属性接地、经过渡电阻接地等多种接地故障:采用超低频信号避免系统分布电容影响,能对高阻值故障进行定位,可检测接地阻抗范围0-10kΩ。

  2.信号源采用高能量锂聚合物电源,可连续工作时间不少于12小时。

  3.利用检测器可以方便的测量供电线路负荷电流。

  4.检测器采用倒U型结构,方便挂杆测量。

  5.通过手机APP软件显示检测器所测量的电流值。

  6.通过数据分析终端可以读取相关设备数据,进行分析处置。

  7、适用电压6kV、10kV架空线路

  8、线路长度≤100km

  9、故障定点精度<0.5m

  10、检测器与手机APP之间的无线通讯距离30米

  11、工作电源:信号源50Wh聚合物锂移动电源、检测器3Wh聚合物锂电池

详细参数

  信号源技术参数

  1、输入电压DC12V(±10%)含信号源电源充电器(12V)

  2、输出电压≤3110V

  3、输出电流60mA(±5%)

  4、输出频率22Hz(±0.1Hz)

  5、测量阻抗0-10kΩ

  6、功率损耗≤5W

  7、信号源向故障线路施加0-60mA的特征交流信号,电流经故障线路,在接地点入地,并返回信号源,形成回路。

  8、绝缘令克棒5根

  9、配套附件APP软件、电缆线盘、接地针、双簧挂钩一组(A、B、C三相)

  10、数据分析终端八核CPU,16G内存,512G固态硬盘,配有USB3.0.USB-C.USB3.2 Gen1以及其他常规接口,(含2块电池)

  线路电压 6~35kV(带绝缘杆操作)

  输出范围 40mA±2mA(线路阻抗≥100KΩ)

  输出精度 ±1mA

  输出功率 有效最大输出功率120W

  测量范围 接地电阻≥100KΩ

  检测线路长度 ≥100km

  显示模式 点阵显示,背光功能

  电源维持时间 ≥8小时

  测试精度 ±1%±3dgt (23℃±5℃,80%RH以下)

  传输方式 同时具备433MHz无线和蓝牙通信,传输距离约30m

  装置尺寸(mm) L457*W370*H184

  装置重量 14Kg
