  • KDZR-S20A 变压器直流电阻快速测试仪
  • KDZR-S20A 变压器直流电阻快速测试仪
产品编号:

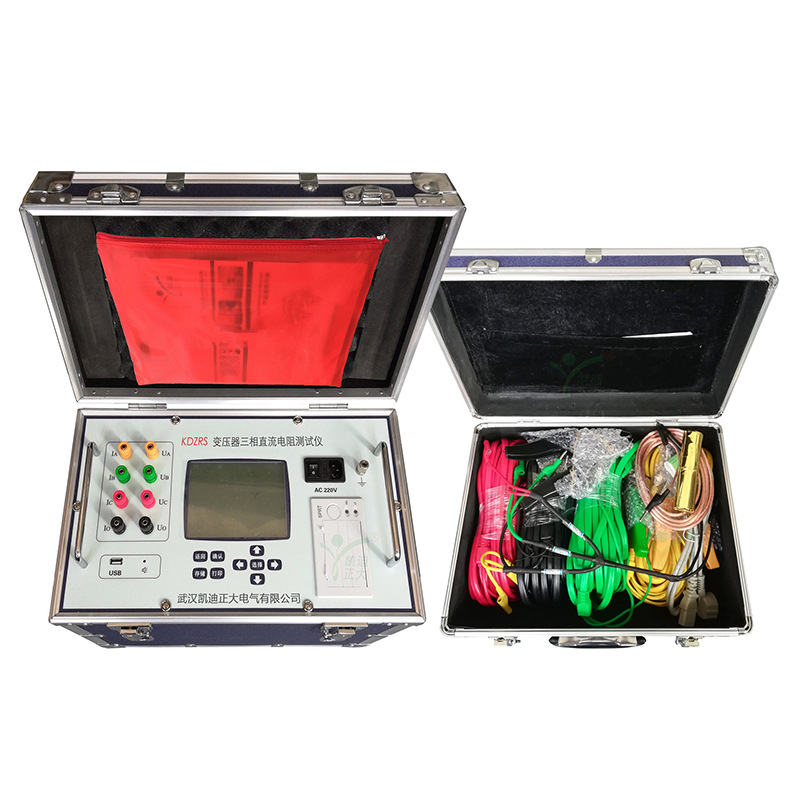

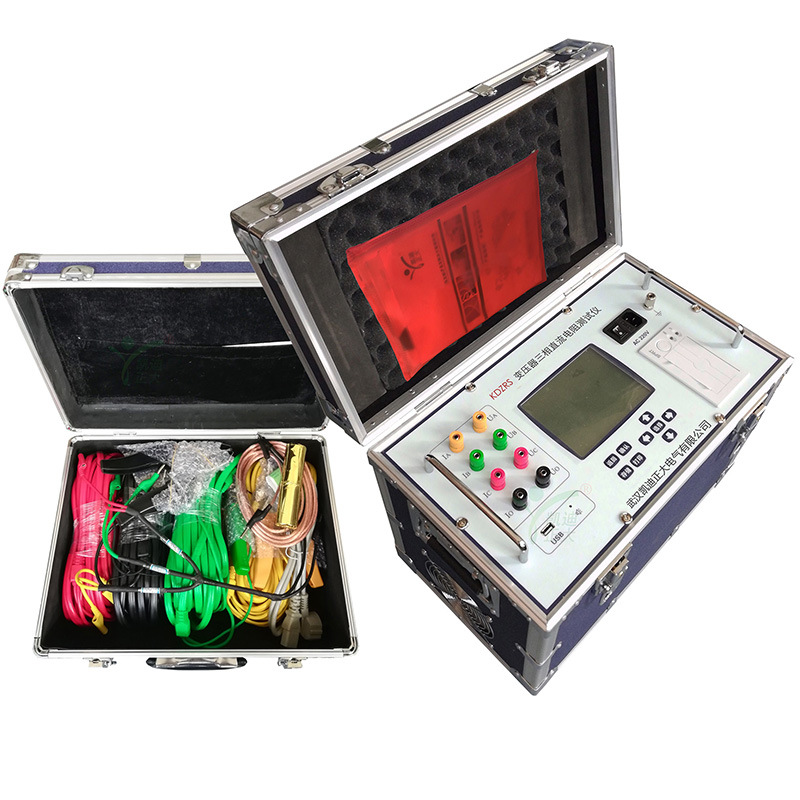

KDZR-S20A 变压器直流电阻快速测试仪

参考标准:

相关信息:KDZR-S20A 变压器直流电阻快速测试仪

注: 关于产品购买、技术维护等服务,欢迎咨询!在线咨询

产品概述

  KDZR-S20A变压器直流电阻测试仪(以下简称直阻仪)是变压器直流电阻测量的最新一代产品,是为测量大容量变压器三相绕组直流电阻而优化设计的。可对变压器的三相绕组直流电阻进行同时测试。采用双电源结构,对有分接的变压器YN联接绕组,实现三相同时加电,测量系统采用独立三通道电流采样、独立三通道电压采样,同时测量并显示三相电阻值和三相不平衡率。对有载调压变压器可以不需要放电,直接调节分接开关,大大缩短工作时间,解决了电力变压器各分接绕组直流电阻测试耗时长的问题测量时间是传统单相测量的三分之一。直阻仪采用大屏幕液晶显示器,全中文图形界面,清晰直观,操作非常简单。并配备面板式打印机和大容量非易失性存储器,可以方便的存储和打印测量结果。测试数据稳定,快速,重复性好,是现场测量变压器直流电阻的最佳选择。

  KDZR-S20A变压器直流电阻测试仪是变压器制造中半成品、成品出厂试验、安装、交接试验及电力部门预防性试验的必测项目,能有效发现变压器线圈的选材、焊接、连接部位松动、缺股、断线等制造缺陷和运行后存在的隐患。为了满足变压器直流电阻快速测量的需要,该仪器采用全新电源技术,具有体积小、重量轻、输出电流大等特点。整机由单片机控制,自动完成自检、数据处理、显示等功能,具有自动放电和放电指示功能。仪器测试精度高,操作简便,可实现变压器直阻的快速测量。

产品特点

  1.对三角型接法有中性点引出的绕组测试时,仪器可以采取三相同时测量的方式测试2.A0、B0、C0相的直流电阻,大大节省测试时间;

  3.显示、打印变压器的高中低压绕组的全部测试数据,并自动计算出三相不平衡率;

  4.具有完善的反电势保护功能;

  5.既可以三相同时测量,也可以按传统方式单通道测量,同时具备温度换算功能,使用方便。

  6.可以设置电阻的相序、分接位置等打印信息。

  7.具有自动放电和放电指示功能,减少误操作,保证设备及人员安全;

  8.不掉电万年历、时钟、仪器可以永久存储测试数据500组,还可以使用优盘存储数据;

  9.仪器采用5.7寸超大液晶显示,可随时打印测试结果;

  10.仪器具有适用温度宽,精度高,防震,抗干扰,携带方便等特点。

详细参数

1.输出电流:三相测试:2*10A、2*5A、2*2A
单相测试:20A、10A、2A
2.测试范围:2*10A:500μΩ~500mΩ
2*5A: 1mΩ~1Ω
2*2A: 2.5mΩ~2.5Ω
20A:  250μΩ~1Ω
10A:  500μΩ~2Ω
2A:   2.5mΩ~10Ω
3.分 辨 率:0.1μΩ
4.测量精度:±(0.2%读数+2字)
5.工作电源:AC220V±10%   50±1Hz
6.数据存储容量:150组
7.外形尺寸:420mm×250mm×340mm
8.仪器重量:15kg
