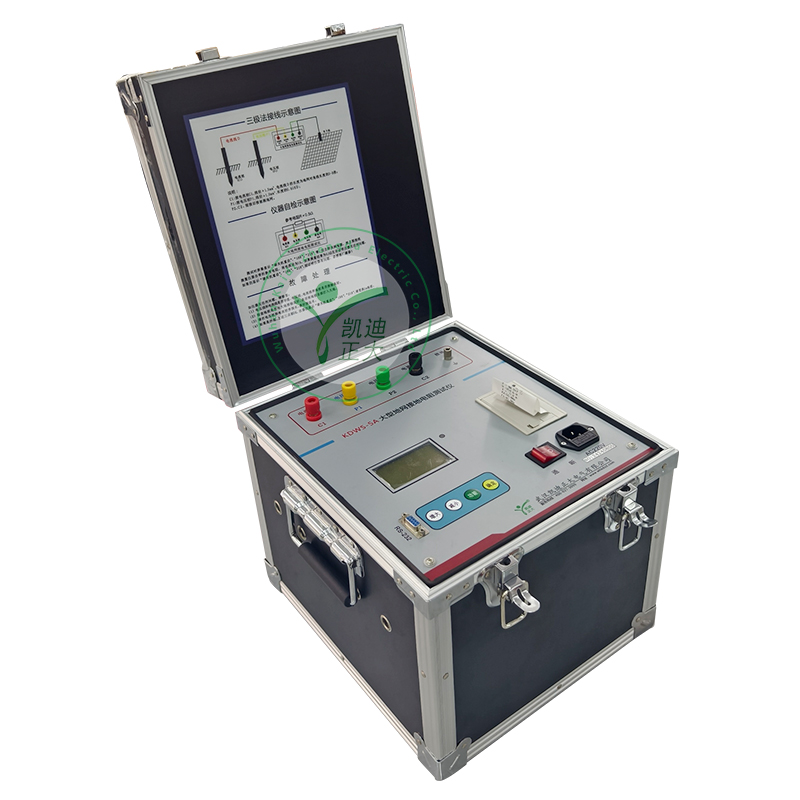

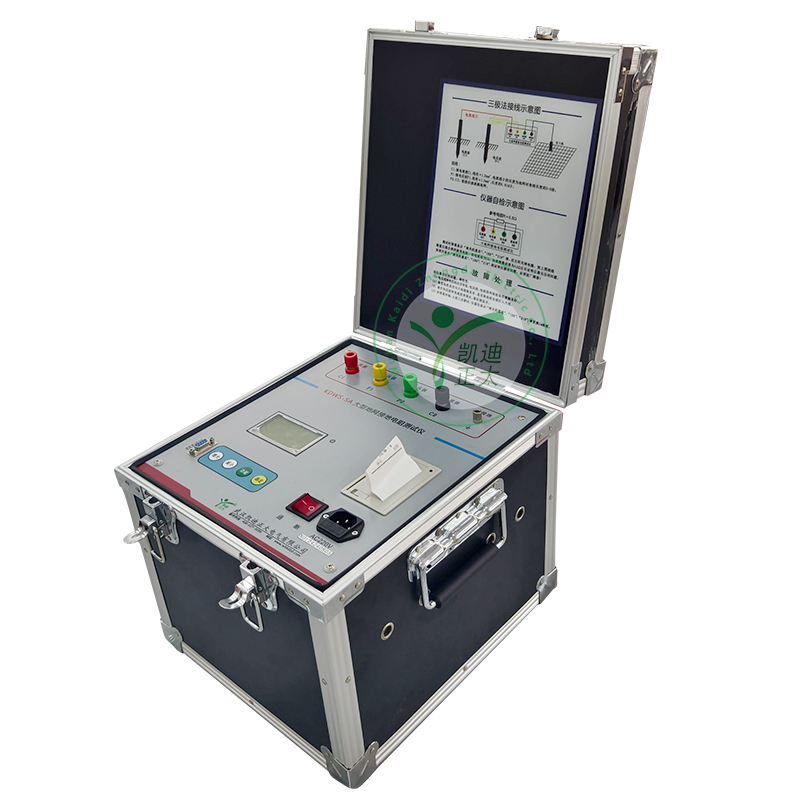

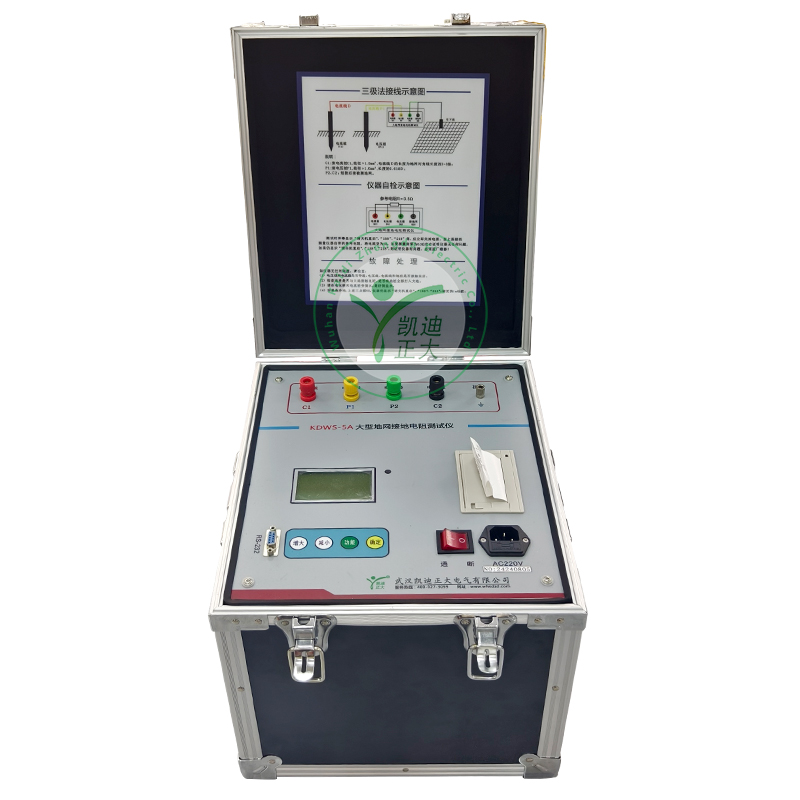

KDWS-5A型大型地网接地电阻测试仪，可测变电站地网（4Ω）、水火电厂、微波站（10Ω）、避雷针（10Ω）多用机型，采用了新型变频交流电源，并采用了微机处理控制和信号处理等措施，很好的解决了测试过程中的抗干扰问题，简化了试验操作过程，提高了测试结果的精度和准确性，大大降低了试验人员的劳动强度和试验成本。

1、测量的工频等效性好。测试电流波形为正弦波，频率仅与工频相差为5Hz，使用45Hz和55Hz两种频率进行测量。

2、抗干扰能力强。本仪器采用异频法测量，配合现代软硬件滤波技术，使得仪器具有很高的抗干扰性能，测试数据稳定可靠。

3、精度高。基本误差仅0.005Ω，可用来测量接地阻抗很小的大型地网。

4、可测量电流桩，电压桩，接地电阻，跨步电压，接触电压。

5、操作简单。中文菜单式操作，直接显示出测量结果。

6、布线劳动量小，无需大电流线。

1、阻抗测量范围：1MΩ～200Ω
2、分辨率：0.001Ω
3、测量误差：±（读数×2％+0.005Ω）
4、抗干扰能力：抗工频:50Hz电压:10V误差:0.001Ω
5、测试电流波形：正弦波
6、测试电流频率：45Hz、55Hz双频
7、最大输出电流：5A、（选配）(45Hz、55Hz，双频，正弦波)
8、最大输出电压：400V(45Hz、55Hz，双频，正弦波)
9、电流输出档位：5/4.5/4/3.5/3/2.5/2/1.5/1A，每0.5A一档，共9档。
10、土壤电阻率测量范围：0～1000Ω/m（欧姆/米）
11、土壤电阻率测量精度：±2%
12、土壤电阻率测量分辨率：0～0.01Ω/m（欧姆/米）
13、测量线要求：电流线铜芯截面积≥1.5mm2电压线铜芯截面积≥1.0mm2
14、供电电源：AC220V±10％，50Hz
