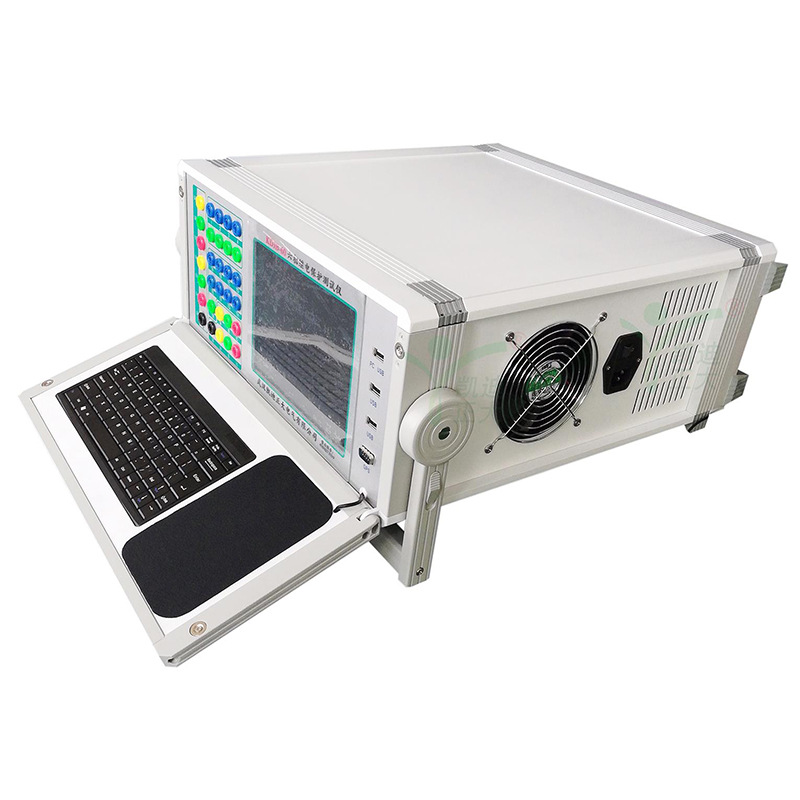

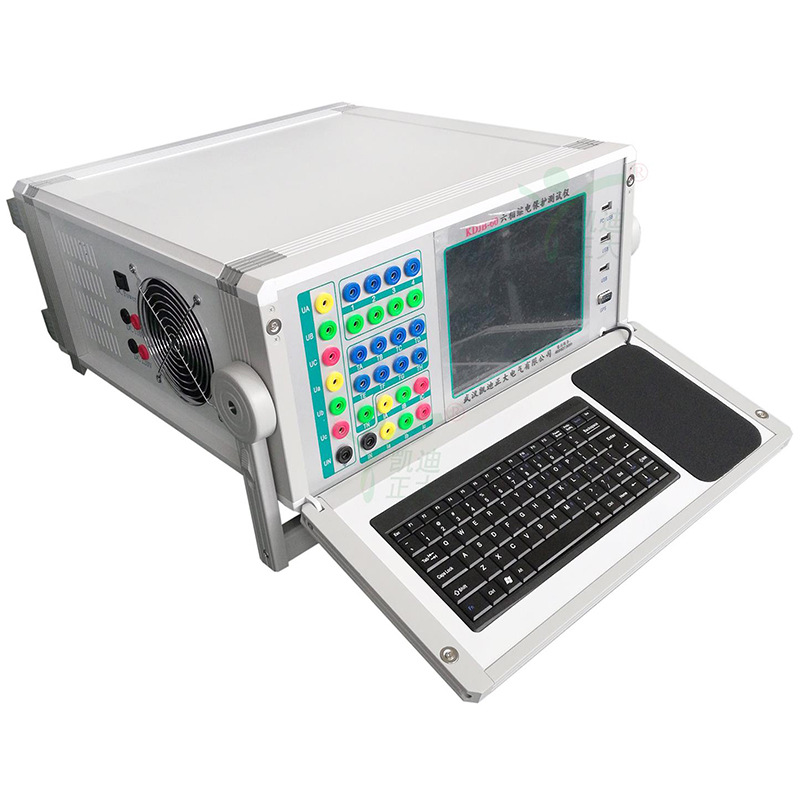

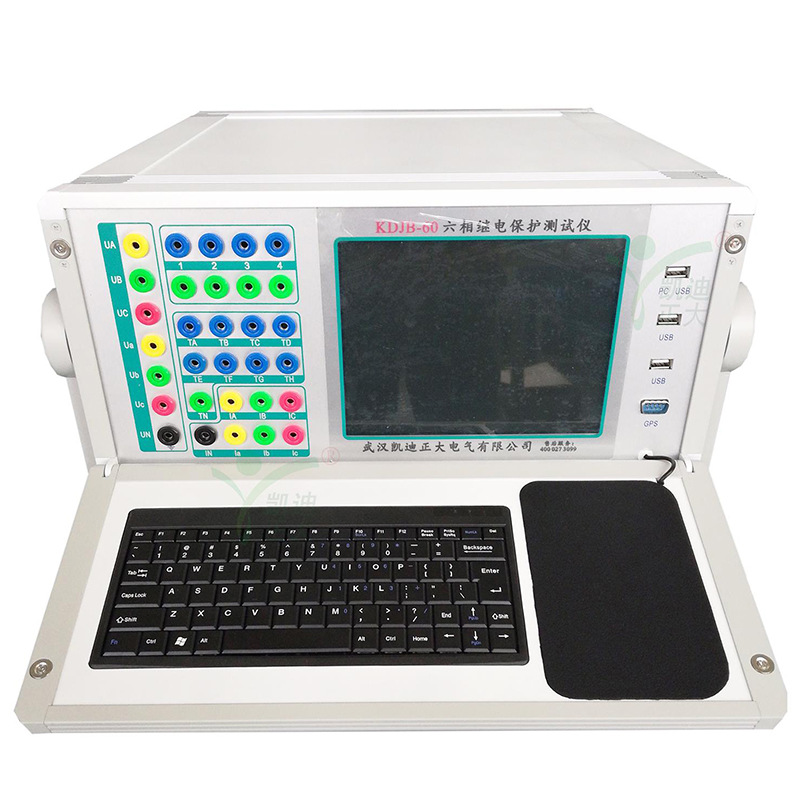

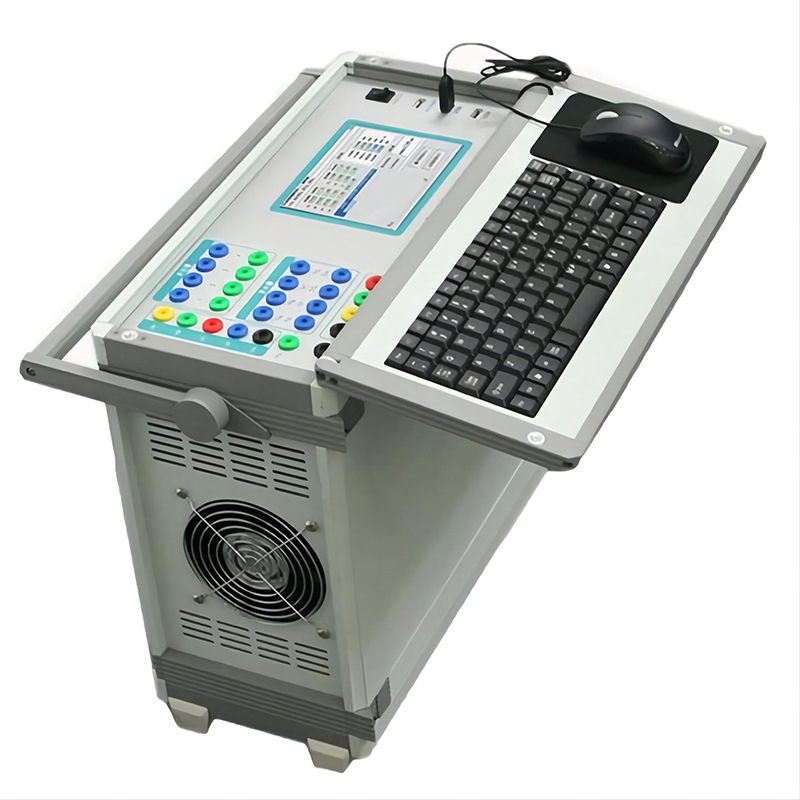

KDJB-60B六相微机继电保护测试仪

参考标准: DL/T845.1-2004,DL/T474.1-2006

相关信息:KDJB-60B六相微机继电保护测试仪

注: 关于产品购买、技术维护等服务,欢迎咨询!在线咨询

产品概述

  KDJB-60B六相微机继电保护测试仪本装置采用高速、高性能数字控制处理器作为控制微机,软件上应用双精度算法产生各相高精度波形。由于采用一体结构,各部分结合紧密,数据传输距离短,结构紧凑。克服了笔记本电脑直接控制式测控仪中因数据通信线路长、频带窄导致的输出波形点数少的问题。

  1、输出部分采用DSP控制,运算速度快,实时数字信号处理能力强,传输频带宽,控制高分辨率D/A转换。输出波形精度高,失真小线性好。采用了大量新的技术和精密元器件材料,并进行了专业化的结构设计,因而装置体积小、重量轻、功能全、携带方便,开机即可工作,流动试验非常方便。

  2、高性能的嵌入式工业控制计算机和8.4〞大屏幕高分辨力彩色TFT液晶显示屏,可以提供丰富直观的信息,包括设备当前的工作状态、下一步工作提示及各种帮助信息等;

  3、电压、电流放大器:各相电流、电压不采用升流、升压器,而采用直接输出方式,使电流、电压源可直接输出从直流到含各种频率成份的波形,如方波、各次谐波叠加的组合波形,故障暂态波形等,可以较好地模拟各种短路故障时的电流、电压特征。

  4、功放电路采用进口大功率高保真模块式功率器件作功率输出级,结合精心、合理设计的散热结构,具有足够大的功率冗余和热容量。功放电路具有完备的过热、过流、过压及短路保护。当电流回路出现过流,电压回路出现过载或短路时,自动限制输出功率,关断功放电路,并给出告警信号显示。为防止大电流下长期工作引起功放电路过热,装置设置了大电流下软件限时。10A及以下输出时装置可长期工作,当电流超过10A时,软件限时启动,限时时间到,软件自动关闭功率输出并给出告警指示。输出电流越大,限时越短。

  5、开入、开出量:开关量输入电路可兼容空接点和0~250V电位接点。电位方式时,0~6V为合,11~250V为分。开关量可以方便地对各相开关触头的动作时间和动作时间差进行测量。

  6、开入部分与主机工作电源、功放电源等均隔离。开入地为悬浮地,所以,开入部分公共端与电流、电压部分公共端UN、IN等均不相通。

  7、开关量电位输入有方向性,应将公共端接电位正端,开入端接电位负端,保证公共端子电位高于开入端子。现场接线时,应将开入公共端接+KM,接点负端接开入端子。如果接反,则将无法正确检测。

  8、开出部分为继电器空接点输出。输出容量为DC:220V/0.2A,AC:220V/0.5A。开关量输出与电压、电流、开入等各部分均隔离。各个开出量的动作过程在各个测试模块中各有不同,详细请参看各模块软件操作说明。

  9、液晶显示及旋转鼠标操作:装置采用800×600高分辨率TFT液晶显示屏作显示器。试验的过程及试验结果均在显示屏上显示,汉字化操作界面,清晰美观。操作控制由光电轨迹球鼠标和两个按键进行,数据及试验过程均由鼠标在显示屏上设定。操作简单方便,易掌握。

  10、专用直流电源输出:装置在机箱底板上装设有一路专用可调直流电源输出,分110V及220V两档,可作为现场试验辅助电源。为该电源还设置了一个电位器,可在 80%-110% 范围内调节。该电源额定工作电流1.5A,可作为保护装置的直流工作电源,也可作为跳合闸回路电源。该电源如过载或短路,将烧坏相应保险(2A/250V),此时更换此保险管即可。

  11、独立可调直流电源:装置在机箱底板上装设有一路可调直流电源输出,分110V及220V两档,可作为现场试验辅助电源。该电源还设置了一个电位器,可在 80%-110% 范围内调节。该电源输出电流可达1.5A。底板上另装设有一个散热风扇、电源线、接地端子和三个保险。三个保险中一个是总电源保险(10A/250V),两个是电压回路保险(2A/250V)等。

产品特点

  1、输出多达6相电压6相电流,可实时组合实现常规4相电压3相电流型、6相电压型、6相电流型,以及12相型输出模式。

  2、高性能的嵌入式工业控制计算机和8.4〞大屏幕高分辨力彩色TFT液晶显示屏,可以提供丰富直观的信息,包括设备当前的工作状态、下一步工作提示及各种帮助信息等;

  3、输出端采用高保真、高可靠性模块式线性功放,而非开关型功放,性能优。不会对试验现场产生高、中频干扰,而且保证了从大电流到微小电流都波形平滑精度优良。

  4、输出部分采用DSP控制,运算速度快,实时数字信号处理能力强,传输频带宽,控制高分辨率D/A转换。输出波形精度高,失真小线性好。采用了大量高新技术和精密元器件材料,并进行了专业化的结构设计,因而装置体积小、重量轻、功能全、携带方便,开机即可工作,流动试验非常方便。

  5、可完成各种自动化程度高的大型复杂校验工作,能方便地测试及扫描各种保护定值,进行故障回放,实时存储测试数据,显示矢量图,联机打印报告等。

  6、设有一路独立110V 及 220V专用可调直流电源输出,方便现场检验使用。

  7、新一代KDJB-60A测试仪设有10路开入和8路开出,方便做备自投试验。输入接点为空接点和0~250V电位接点兼容,可智能自动识别。

  8、提供各种自动测试软件模块和GPS同步触发试验(选配)等。

  9、可以完成各种复杂的校验工作,能方便地测试及扫描各种保护定值,进行故障回放。可以实时存储测试数据,显示矢量图,打印报表等;

  10散热结构设计合理,硬件保护措施可靠完善,具有电源软启动功能,软件对故障进行自诊断以及输出闭锁等功能。

详细参数

交流电流输出

  六相共用中性点的电流源,电流上升下降时间 <100μs

  最大输出功率:450VA/相

  输出准确度:

  6*0.1A~1A准确度:±5mA

  6*1A~10A准确度:±0.1%

  6*10A~40A准确度:±0.2%

  分辨力:

  0.1A~10A分辨力:1mA

  10A~40A分辨力:5mA

  单相连续输出时间:

  6*0.1A~10A输出时间 不限时

  6*10A~20A输出时间:≥90秒

  6*20A~30A输出时间:≥20秒

  6*30A~40A输出时间:≥15秒

  频率范围(基波):0~1000Hz

  谐波次数:1~20 次

直流电流输出

  单相输出范围:6*-10A~+6*10A或6*0~20A

  最大输出功率:300VA/相

  输出准确度:

  ±0.1A~±2A准确度:±10mA

  ±2A~±10A准确度:±0.2%

  分辨力:5mA

交流电压输出

  六相共用中性点的电压源,电流上升下降时间 <100μs

  最大输出功率:≥75VA/相

  输出准确度:

  1V~5V准确度:±5mV

  5V~125V准确度:±0.1%

  分辨力:1V~5V分辨力:1mV

  5V~125V分辨力:5mV

直流电压输出

  直流电压输出范围:-150V~+150V或0~300V

  最大输出功率:≥100VA

  输出准确度:

  ±1V~±5V准确度:±10mV

  ±5V~±150V准确度:±0.2%

  分辨力:

  ±1V~±5V分辨力:5mV

  ±5V~±150V分辨力:10mV

交流电压、电流源角度

  相角范围:0°~ 360°

  准确度:±0.1°

  分辨力:0.01°

交流电压、电流源频率

  频率范围:1~2000Hz

  能叠加2~20次任意幅值的谐波及直流

  输出准确度:

  1Hz~65Hz:±0.001Hz

  65Hz~2000Hz:±0.02Hz

  分辨力:0.001 Hz

计时精度

  1ms~1S:±1ms

  1S~999999S:±0.2%

  电压电流同步性 ≤10μS

开关量

  16路独立开关接点输入,自动识别有源接点的极性

  兼容空接点与15V~250V有源接点

  8对可编程开关空接点输出

  接点容量:250VDC,0.5A 或 250VAC,0.5A

供电电源

  交流输入电压

  额定值:220V ± 10%

  基准值:220V ± 2%

  交流供电频率:

  额定值:50Hz ± 10%

  基准值:50Hz ± 2%
