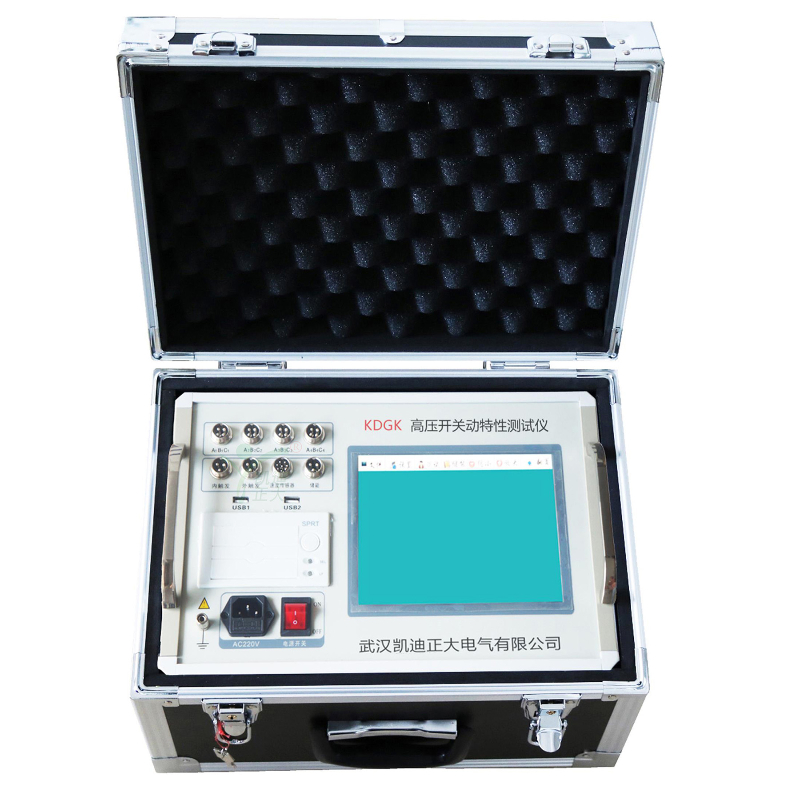

随着社会的发展，人们对用电的安全可靠性要求越来越高，高压断路器在电力系统中担负着控制和保护的双重任务，其性能的优劣直接关系到电力系统的安全运行。机械特性参数是判断断路器性能的重要参数之一。　　KDGK-HA 高压开关动作特性测试仪即(高压开关机械特性测试仪)是依据最新的《高压交流断路器》GB1984-2003为设计蓝本，参照中华人民共和国电力行业标准《高电压测试设备通用技术条件》第3部分，DL/T846.3-2004为设计依据，为进行各类断路器动态分析提供了方便，能够准确地测量出各种电压等级的少油、多油、真空、六氟化硫等高压断路器的机械动特性参数。高压断路器在电力系统中担负着控制和保护的双重任务，其性能的优劣直接关系到电力系统的安全运行。机械特性参数是判断断路器性能的重要参数之一。

　　8.4寸进口高亮彩色大屏，在太阳光下清晰可见，嵌入式操作系统，windows操作界面，界面直观，触摸屏，便于现场操作人员使用。

　　高速热敏打印机，方便现场打印测试数据。

　　机内集成式操作电源，无须现场二次电源，现场使用方便快捷。可提供DC20～265V可调电源，电流20A。任意整定分、合闸线圈的动作电压值,并可做断路器的低电压动作试验。

　　配备直线传感器、旋转传感器、万能传感器以及支架、专用固定多功能接头，安装极为方便，简捷。

　　重合闸：每断口的合-分，分-合，分-合-分过程时间;金短时间、无电流时间值;

　　弹跳：每个断口的合闸弹跳时间，弹跳次数，弹跳过程，弹跳波形;每个断口的分闸反弹幅度值;

　　速度：刚分、刚&速度，最大速度，时间-行程特性曲线;

　　行程：总行程，开距，超行程，过冲行程，反弹幅度值;

　　辅助触点：可以进行合、分辅助触点时间测量;

　　定义速度：可以在一起上实现速度定义的增加，、删减;

　　速度再计算：做完一次实验，可以选择不同的速度定义，进行刚分、刚合速度的重新计算，无需再次实验;

　　动作电压：机内集成式操作电源，无须现场二次电源，现场使用方便快捷。可提供DC20～265V可调电源，电流20/30A。任意整定分、合闸线圈的动作电压值,并可做断路器的低电压动作试验。

　　配备直线传感器、旋转传感器、万能传感器以及支架、专用固定多功能接头，安装极为方便，简捷。

　　适用于国内生产的所有型号的SF6开关、GIS组合电器、真空开关、油开关。

　　开关动作一次，得到所有数据及图形。

　　主机可存储六千组现试验数据(可扩展存储卡)，机内实时时钟，便于存档。

　　配备U盘接口，可直接把数据保存到U盘，上传到计算机进行分析、保存。

　　内含包络线，通过多台(2-10台)开关测试的数值，生成标准包络线，进行分析对比，还能进行开关震动频率分析。

　　内部抗干扰电路可满足800KV变电站内可靠使用。

　　时间测量：

　　12路固有分闸(合闸)时间

　　分闸(合闸)相内不同期

　　分闸(合闸)相间不同期

　　合闸(分闸)弹跳时间(弹跳次数)

　　内触发测试范围：0.01ms～20s，分辨率：0.01ms

　　外触发测试范围：0.01ms～200s，分辨率：0.1ms，

　　在1000ms以内准确度：0.05%±1个字

　　速度测量：刚分(刚合)速度

　　指定时间段(行程段或角度段)平均速度

　　测速范围：1mm传感器 0.01～25.00m/s，

　　0.1mm传感器 0.001～2.50m/s

　　360°角度传感器 1周波/ 0.5°

　　行程测量：动触头行程(行程)

　　接触行程(开距)

　　超行程

　　过冲行程或反程

　　传感器测量范围：

　　50mm传感器：0～50mm，分辨率:0.1mm

　　360°线传感器：360о，测量范围：0～1000mm分辨率:0.25о

　　选配传感器：300mm、1000mm、加速度传感器，分辨率:0.1mm

　　电流范围：最大电流输出为30A，分辨率:0.01A。

　　供电电源 ：AC 220V±10%;50Hz±2%

　　直流电源：输出电压：30-265V连续可调，DC110V：≤ 30A(短时),DC220V：≤ 20A(短时),

　　隔离开关测量范围：

　　⑴、电压输出：DC30～265V(可调);

　　⑵、电源输出时间：0.01-20秒(可设置);

　　⑶、断口信号最大采集时间为20秒;

　　⑷、可测断口合、分闸时间、三相不同期、弹跳时间及次数

　　主机体积：380×280×170mm

　　使用环境： -10℃~+50℃

　　相对湿度：≤90%
