  • KD600 异频抗干扰CVT介质损耗测试仪
  • KD600 异频抗干扰CVT介质损耗测试仪
产品编号:

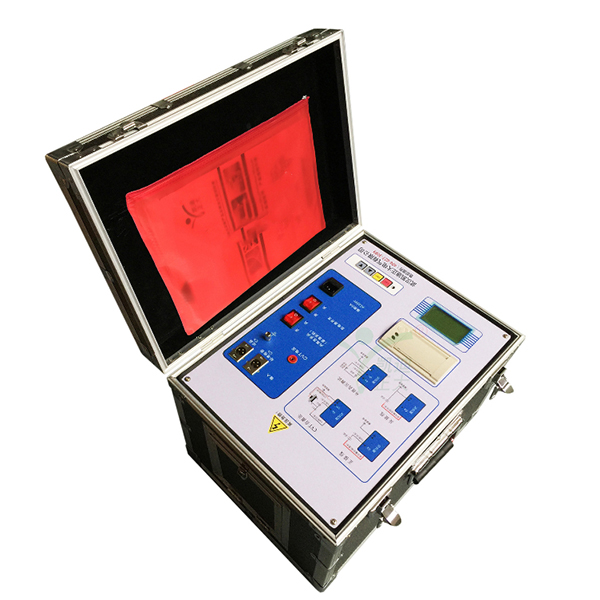

KD600 异频抗干扰CVT介质损耗测试仪

参考标准:

相关信息:KD600B 介质损耗测试仪

注: 关于产品购买、技术维护等服务,欢迎咨询!在线咨询

产品概述

  KD600系列异频抗干扰CVT介质损耗测试仪采用变频电源技术,利用单片机和电子技术进行自动频率变换、模/数转换和数据运算,采用数字波形分析和内置电桥自校准等技术,可变频调压电源,升压变压器和SF6 高稳定度标准电容器。测试高压源由仪器内部的逆变器产生,经变压器升压后用于被试品测试。频率可变为50Hz、47.5 Hz52.5 Hz、45Hz55Hz、60Hz、57.5 Hz62.5Hz、55Hz65Hz,数字陷波技术,避开了工频电场对测试的干扰,从根本上解决了强电场干扰下准确测量的难题。实现高精度介损测量,正/反接线的准确度和稳定性一致;支持四通道正接法做介损。

产品特点

  仪器配备了高端的全触摸液晶显示屏,超大全触摸操作界面(选配)

  具有正/反接线,内/外标准电容,内/外高压多种工作模式,具有外施电压和外加CN的测量功能;

  测量准确度高,可满足油介损测量要求,因此只需配备标准油杯,和专用测试线即可实现油介损测量;

  具备输入电压波动、高压电流、输出短路、电源故障、过压、过流、温度、接地检测等多重保护措施;

  可测试全密封的CVT(电容式电压互感器)C1、C2的介损和电容量,实现了C1、C2的同时测试;CVT变比和电压角差;

  具有反接线低压屏蔽功能,在CVT母线接地情况下,对C11可进行不拆线10KV反接线介损测量;

  可以设置高压电压/电流、低压电压/电流4个保护限制,电容、电阻、电感测试功能,四通道同时测试;

  自动识别外接高压电源频率40Hz~70Hz,允许用工频电源或串联谐振电源做大容量高电压介损试验。

  仪器可在不拆除CVT高压引线的情况下正确测量CVT的介质损耗值和电容值;

  仪器可采用反接屏蔽法测量CVT上端CO的介质损耗值和电容

  自带热敏打印机可打印输出,带日历时钟,可存储100组测量数据;

  仪器数据可以通过U盘导出,可在任意一台PC机上通过我公司专用软件,查看和管理数据。

详细参数

  (1)准确度:Cx:±(读数×1%+1pF)

  tgδ:±(读数×1%+0.00040)

  (2)抗干扰指标:变频抗干扰,在200%干扰下仍能达到上述准确度

  (3)电容量范围:内施高压: 3pF~60000pF/10kV 60pF~1μF/0.5kV

  外施高压: 3pF~1.5μF/10kV 60pF~30μF/0.5kV

  分辨率: 最高0.001pF,4位有效数字

  (4)tgδ范围:不限,分辨率0.001%,电容、电感、电阻三种试品自动识 别。

  (5)试验电流范围:10μA~5A

  (6)内施高压:设定电压范围:0.5~10kV

  最大输出电流:200mA

  升降压方式:连续平滑调节

  电压精度:±(1.5%×读数+10V)

  电压分辨率:1V

  (7)外施高压:正接线时最大试验电流1A,工频或变频40~70Hz

  反接线时最大试验电流10kV/1A,工频或变频40~70Hz

  (8)测量时间:约40s,与测量方式有关

  (9)输入电源:180V~270VAC,50Hz/60Hz±1%,市电或发电机供电

  (10)环境湿度:-10℃~50℃

  (11)相对湿度: <90%
