  • KDSF系列多倍频耐压试验装置
  • KDSF系列多倍频耐压试验装置
产品编号:

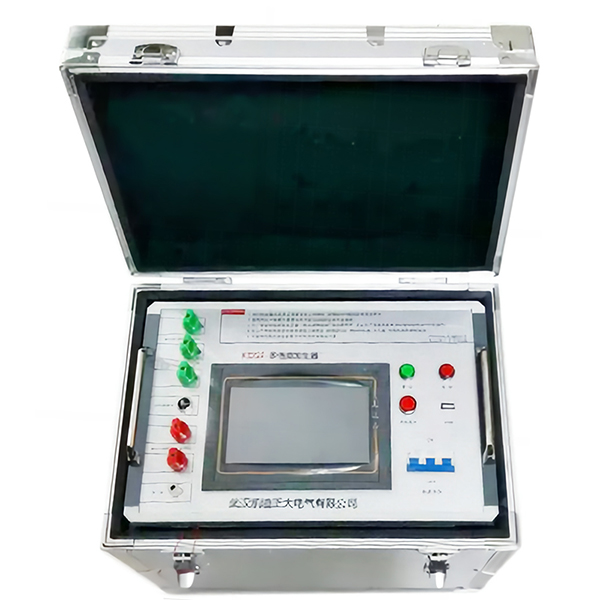

KDSF系列多倍频耐压试验装置

用于变压器和互感器的感应耐压试验,采用电力电子技术,内部核心部分使用变频调节器。参数预置、保护设置、频率选择、电压调节控制等,全部采用数字控制技术。

参考标准: DL/T 848.4-2004

  • 可预置50Hz、100Hz、150Hz、200Hz的试验频率(可选),触摸方式调节电压(步长可以实时调节,选择1V、2V、5V)
  • 不只是产生三倍频,还能产生1、2、3、4倍频的试验电压输出
  • 体积小、重量轻,便于携带,便于大功率化

相关信息:KDVLF-80KV超低频交流耐压试验装置

注: 关于产品购买、技术维护等服务,欢迎咨询!在线咨询

产品概述

  变压器和互感器的感应耐压试验是保证产品质量符合国家标准的一项重要试验。变压器绕组的匝间,层间,段间及相间的纵绝缘感应耐压试验,则是变压器绝缘试验中的重要项目。纵绝缘试验需要通过倍频电源装置,施加试验电压,进行耐压试验。

产品特点

  KDSF系列多倍频感应耐压试验装置采用电力电子技术,内部核心部分使用变频调节器。参数预置、保护设置、频率选择、电压调节控制等,全部采用数字控制技术。内置计算机,7寸彩色液晶显示,数据存储可达到200组。

  采用触摸式操作方式。

  可预置50Hz、100Hz、150Hz、200Hz的试验频率(可选),触摸方式调节电压(步长可以实时调节,选择1V、2V、5V),可实现本装置的多倍频试验电压输出。

  外置LC滤波回路,保证波形畸变率在指标范围内。外置带抽头的补偿电感,以补偿被试设备的电容电流,提高装置的带负载能力。

  由于摒弃了传统的三相五柱式三倍频发生器的产生原理,由此带来了如下几个优点:

  体积小、重量轻,便于携带,便于大功率化。

  不只是产生三倍频,还能产生1、2、3、4倍频的试验电压输出。

  操作、接线简单,对现场试验电源容量的要求,有很大程度的降低。

  广泛用于对电压互感器作倍频感应耐压试验;

  对电力变压器进行分相的倍频感应耐压试验;

  对其它感应线圈式的电气产品作倍频感应耐压试验。

详细参数

  输出容量:5kVA、10kVA、15kVA (可选)

  输入电压:AC 单相220V±10%(也可以接入三相380V±10%)。

  输入频率:50Hz正弦波

  输出电压:0~380V (加升压变压器后电压可变高,另配)

  输出频率:50Hz,100Hz,150Hz,200Hz(可选),也可自行设定频率。

  波形畸变率:≤3%

  输出电流:20A

  空载运行时间:≤5分钟

  负载运行时间:40 - 60S
