直流高压光纤微安表显示说明

作者:王勇来源:武汉凯迪正大电气有限公司日期:2022-03-28 15:05:23阅读:

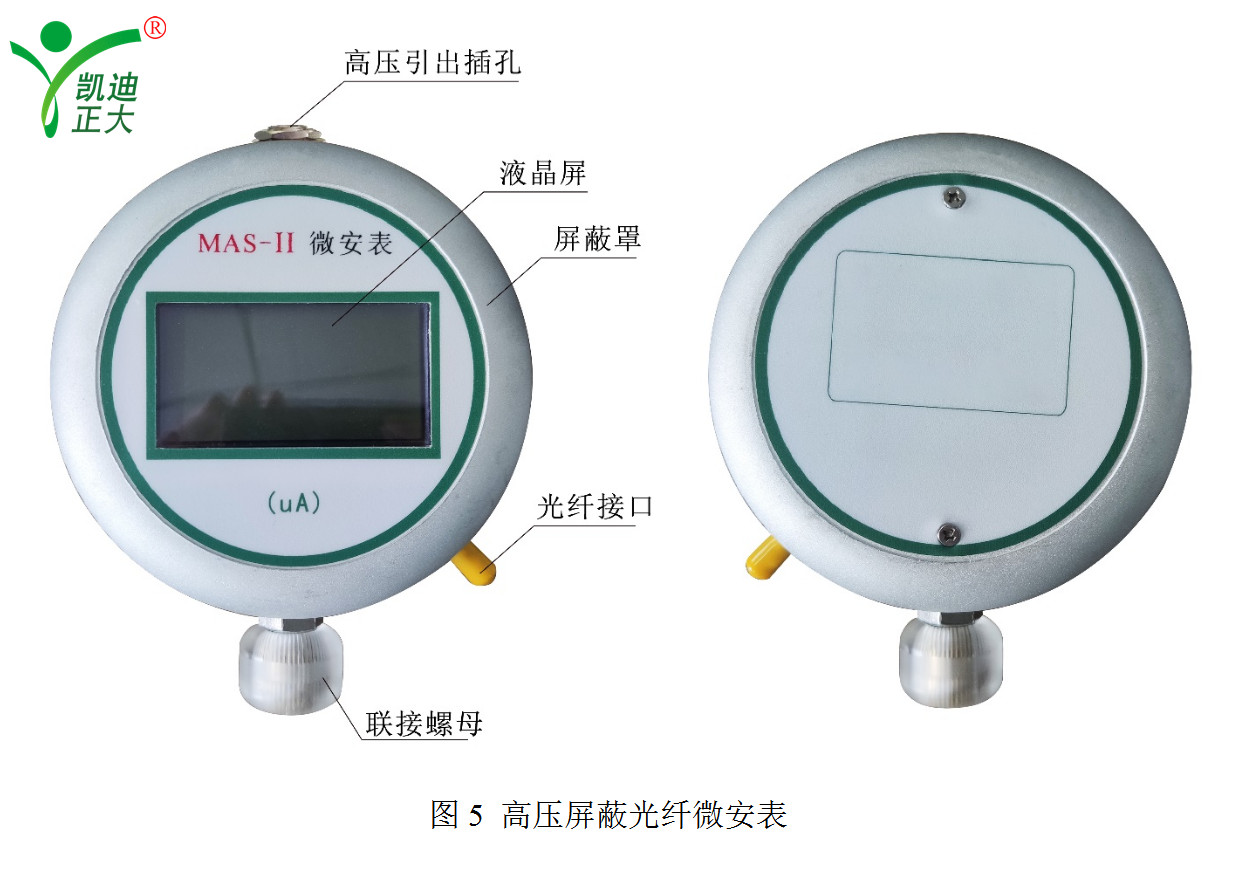

  (一)高压屏蔽光纤微安表主要技术性能

  电源: 2节5号电池;微安表输入阻抗: <60 欧姆;电流显示范围: 0~1999.9uA 2000~19999uA 20.00~ 40.00mA;电流显示精度: 0.5%;输入过载电流: 200mA

  本表原理为法拉第笼等电位屏蔽法测量,所有测量部件均处于金属球体的屏蔽内部。

  (二)使用说明

  1.建议采用与ZGF直流高压试验器相同高度的良好绝缘物(如尼龙管、ABS管等物)支撑该高压微安表。

  2.ZGF直流高压试验器高压输出端经高压限流电阻接到该高压微安表,再经高压微安表的专用插头,屏蔽导线接到被试品。

  3.为减少被试品高压线头裸露时的电晕离子电流对试品电流的影响,建议用良好的绝缘将被试品高压接线处包起来。

  4.本表设有一个光纤接口,通过光纤可将微安表所测得的电流信息送给智能型直流试验器控制箱,以供显示(系统设置中,选择微安表,设置为[光纤])。

  5.高压引线插头插入后,内部电源接通,拔出时内部断电。当液晶屏上“LOW BATTERY”时,表示电池欠压,请用户旋下后盖锁紧螺丝,取下后盖,松下固定电池的螺丝,更换电池。

  6.电缆或高压电容器直流耐压试验时充电电流值可超过额定电流一倍本表不会损坏。

  7.试品直流高压试验完毕后,用ZGF直流高压试验专用放电棒在微安表外壳处放电。

  注意:专用放电棒不得触及高压直接放电,在电压较高时,应使放电棒尖端与高压端保持一段距离,待放电棒尖端产生电晕放电,使被试品上电压逐步下降至20%试验电压时,再用放电棒对微安表外壳放电,最后将地线直接挂在被试品上。

  8.特别注意不准将地线在高压微安表外壳上直接放电,以免强大的冲击放电电流引起高压微安表损坏。

  9.当微安表的电源接通20分钟,而没有电流流过,微安表将进入低功耗待机模式,微安表液晶屏上显示“SLP”,每隔10秒钟检测一次电流,当电流大于±0.3uA时,立即正常显示电流。
