配电变压器绝缘直阻容量测试全功会得到市场响应?

作者:王勇来源:武汉凯迪正大电气有限公司日期:2022-03-02 17:52:36阅读:

  配电变压器绝缘直阻容量测试全功会得到市场响应?

  为全面提升供电可靠性,需要通过减少设备故障达到减少配电线路故障的目的,其中最有效的措施之一就是确保配电变压器不发生故障。要想做到故障前管控,就需要从配电变压器投运前、运行中、故障发生后三个维度开展分析。具体如下:

  1、在配电变压器投运前需要对配变开展试验,确保配电变压器完好,避免配电变压器带病运行,造成配电线路故障。

  2、配电运行部门根据定检预试周期对配变开展停电检测及试验,以便于及时发现并消除缺陷,减少配变故障率。

  3、配变发生故障后,需要对配变开展试验,根据试验结果分析故障原因,制定有针对性的运维措施,最终达到减少配变故障率的目的。

  4、对于客户新投的配变,需要对其的产品质量进行检测:比如容量、空载电流、空载损耗、短路损耗、阻抗电压是否与品牌一致,杜绝假冒伪劣、套牌变压器进入电网运行。

  二、提出问题

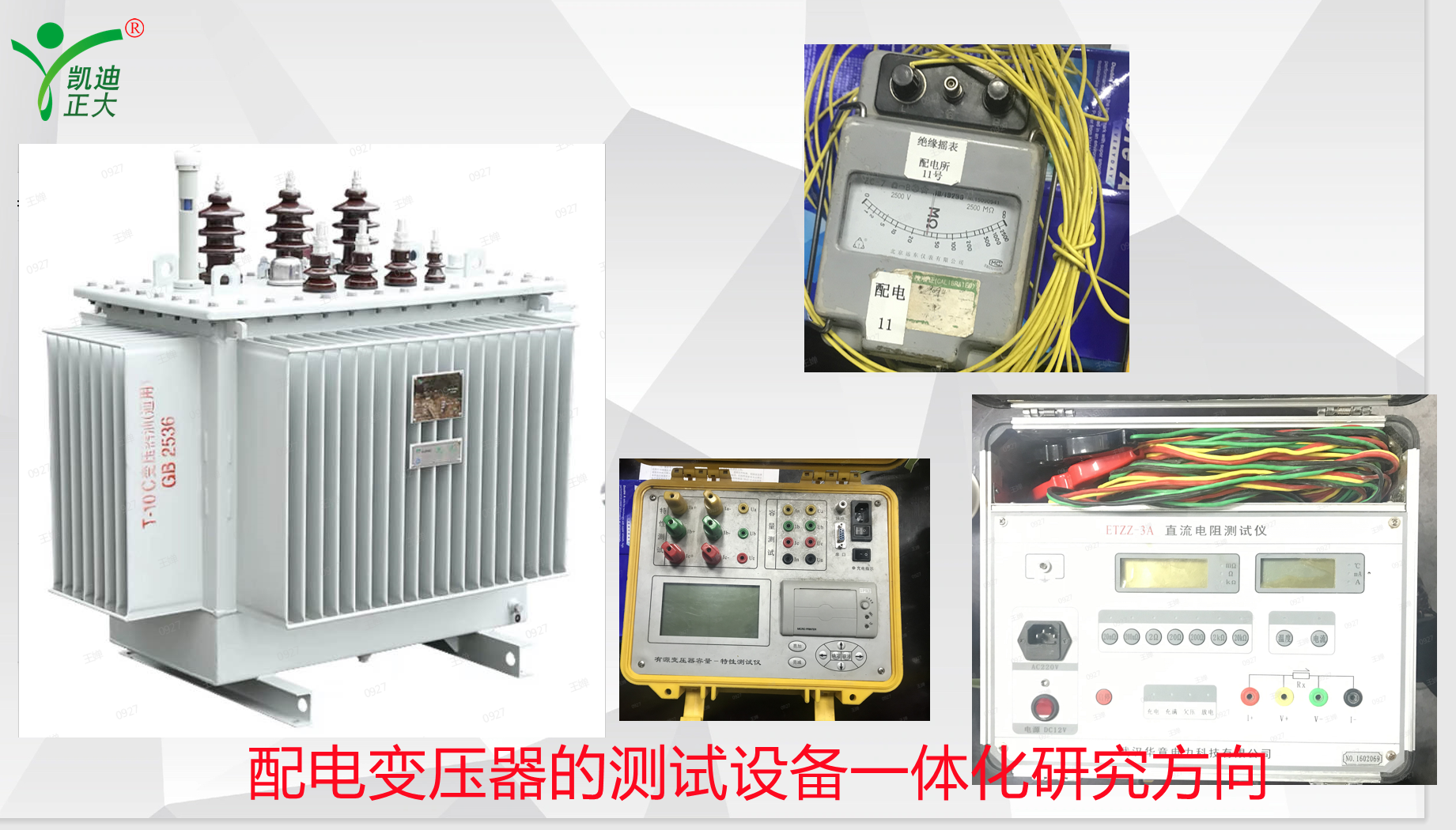

  目前对于配变的常规试验及检测,常用的设备有2.5kV兆欧表、直流电阻测试仪、有源变压器容量特性测试仪共三种仪器,检测的项目有:

  1、2.5kV兆欧表检测变压器绝缘(MΩ):高-低、高-地、低-地

  2、直流电阻测试仪检测绕组直流电阻:

  (1)高 压(Ω) AB、BC、AC

  (2)低 压(mΩ) ao、bo、co

  3、有源变压器容量特性测试仪:检测容量、空载电流、空载损耗、短路损耗、阻抗电压等。

  二、提出问题

  问题1:携带的仪器太多,需要的工作人员多。

  需要携带的设备多:检测1台配变,需要带2.5kV兆欧表、直流电阻测试仪、有源变压器容量特性测试仪三种仪器,一般需要3名工作人员才能开展检测,即1人频繁地更换接线方式、1人按设备按钮记录数据、1人监护。

  问题2:接线方式复杂,耗时太长。

  2.5kV兆欧表在要测绝缘时,需要对高-低、高-地、低-地分别开展测量,需要3个类型的接线形式;直流电阻测试仪需要对高 压(Ω) AB、BC、AC、低 压(mΩ) ao、bo、co开展测量,需要6种类型的接线形式。在检测过程中工作人员需要反复地拆线、接线,太复杂,耗时太长。以每测量1个参数耗时5分钟为例,测量9个参数就需要45分钟。

  问题3:频繁切换仪器,耗时太长。

  测量1台配变需要三种仪器,按照摆放每种仪器到准备就绪需要5分钟为例,就需要额外的15分钟来摆放仪器。

  二、解决问题的思路

  研制一种仪器,能够对配变开展一键检测。

  1、功能集成;该仪器集成兆欧表、直流电阻测试仪、有源变压器容量特性测试仪三种仪器的功能于一体。减少携带的仪器数量。

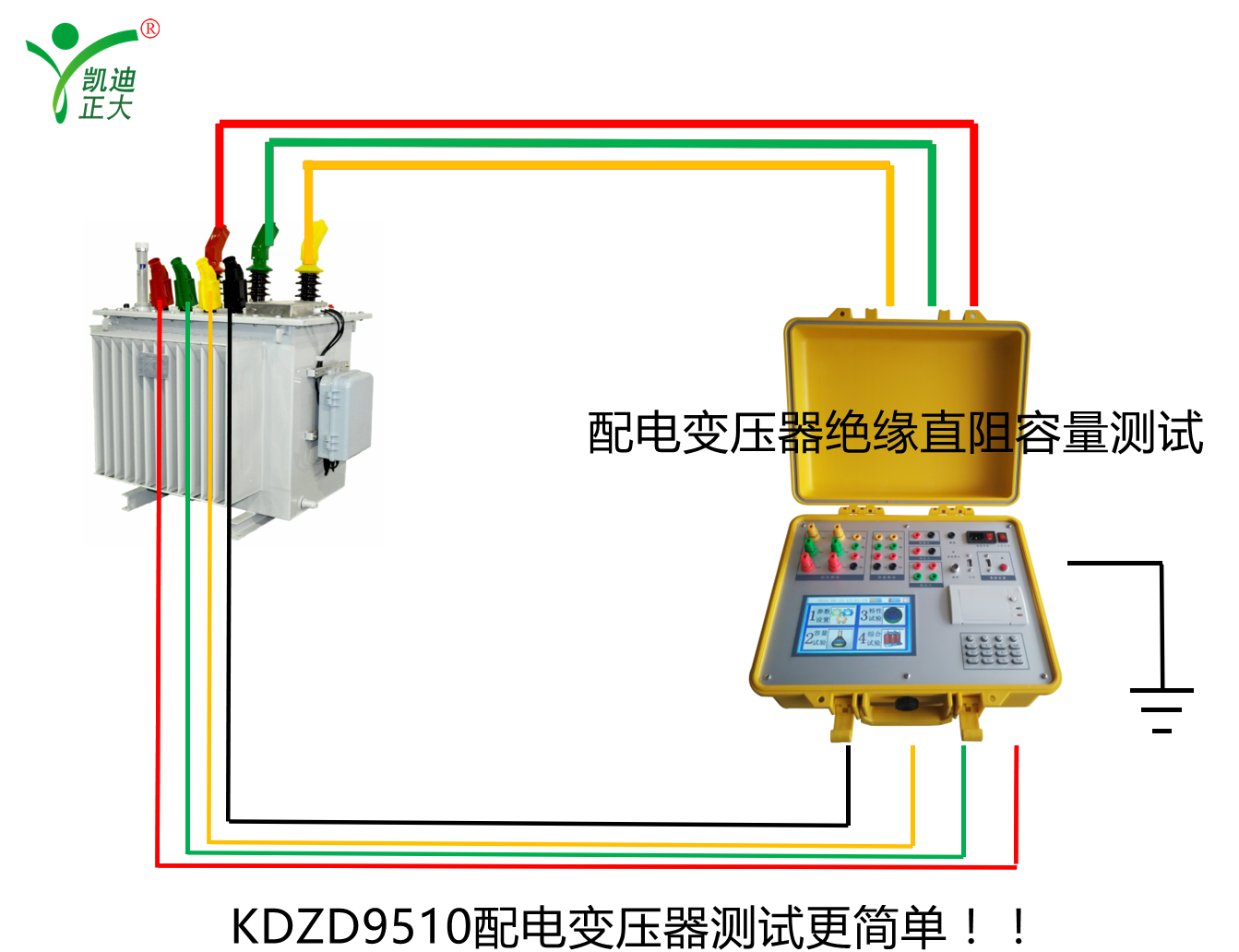

  2、接线方式简单:只需要用测试线对配电变压器3个高压桩头、低压4个桩头以及接地体共7个接线位置同时与仪器连接。仪器根据不同的测试项目在仪器内部实时调整7个回路的接线方式,以达到“一次接线,多次使用”的目的。实现接线方式简单、不需要反复拆接线的目的。

  3、一键检测;在该仪器内部预设检测的顺序及相应的接线方式,待开始检测时,仪器根据测试的科目顺次开展检测,整个过程无需人员干预。并自动记录测量结果,形成检测报告。
