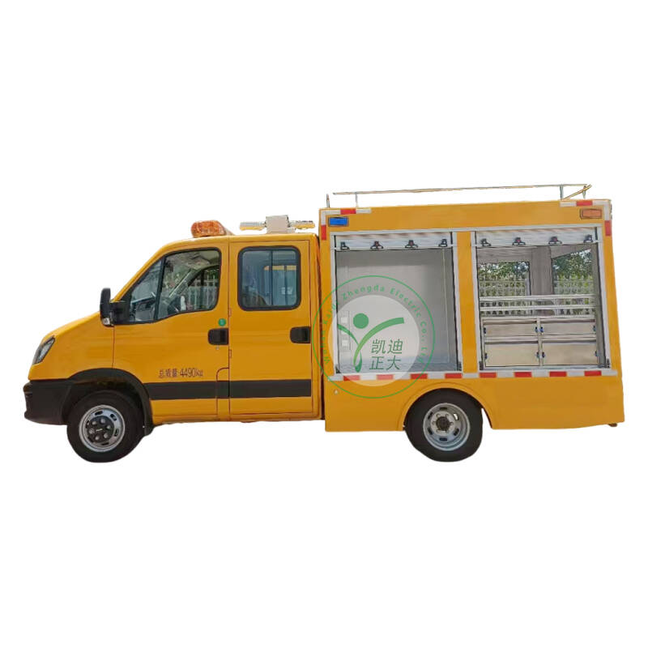

KDXB（L）-100kVA/100kV特高耐压移动试验机（工频智能调感式交流串联谐振试验装置）应用于轨道车辆高压电缆及整车特高耐压试验，移动式特高压耐压试验小车适用于各型动车组的供电线路或电缆耐压试验，且能满足移动使用的需求。广泛应用于铁路，航空，电力，石油行业及科研部门等。


KDXB（L）-100kVA/100kV特高耐压移动试验机被试品对象（被试品客户提供）电缆的工频交流耐压试验，最高试验电压不超过100kV，对地电容量0.031uF ，试验时间60min。

KDXB（L）-100kVA/100kV特高耐压移动试验机采用工频串联谐振方式实现，主要由调压电源、激励变压器、高压谐振电抗器、电容分压器、补偿电容等部分组成，各部件采用分体式设计。

采用分体式设计，分别安装在谐振小车和控制小车上，其中谐振车上布置有激励变压器、高压谐振电抗器。控制小车内部分为两层，上层由变频电源、控制触摸屏、急停按钮、控制输出等部分组成；下层安装补偿电容、电容分压器、绝缘支撑杆、电源线等。

KDXB（L）-100kVA/100kV特高耐压移动试验机具有手动、自动试验两种操作功能，自动模式下可以自动进行调谐、升压、计时、 降压、切断主回路并转到试验结果界面。自动模式下可以实现自动匹配被试品（单根高压电缆或整车高压电缆）电容以达到谐振条件，输出电压范围可自行设定，方便快捷。无论手动、自动耐压设备都具备急停功能，使设备实现快速停机。输出电压、输出电流、输入电流、耐压时间等参数可以设置，耐压数据可以自动保存。

设备遵循标准
GB10229-88 ：《电抗器》
GB1094：《电力变压器》
GB50150-91：《电气装置安装工程电气设备交接试验标准》
DL/T 596-2016： 《电力设备预防性试验规程》
GB1094.1-GB1094.6-96：《外壳防护等级》
GB2900：《电工名词术语》
GB/T16927.1~2-1997：《高电压试验技术》
产品满足GB/T 311.2-2013《绝缘配合 第2部分：使用导则》 ；
产品满足GB/T 311.6-2005《高电压测量标准空气间隙》 ；
产品满足GB/T 16927.1-2011《高电压试验技术 第1部分：一般定义及试验要求》 ；
产品满足GB/T 16927.2-2013《高电压试验技术 第2部分：测量系统》。


系统主要技术参数及功能
1.额定容量：100kVA；
2.额定电压：100kV
3.额定电流：1A
4.工作频率：工频50Hz；
5.输出电压波形畸变率：≤0.5%；
6.允许连续工作时间：额定负载下60min；
7.额定负载下连续运行60min后温升≤80K；
8.装置自身品质因数：Q≥10；
9.系统测量精度：有效值1.0级；
10.输入电源：三相380V电压，频率为50Hz；
11.对被试品具有过流、过压及试品闪络保护；
12.环境温度：－150C –40 0C，相对湿度：≤90%RH，海拔高度≤1000米；

试验电源及L、Cx关系表
被试品电容范围：0.01~0.031uF
电抗器可调范围：326H~1014H
注：Cx为被试品电容量
交流工频耐压试验：采用串联谐振试验装置做电缆交流耐压试验；
电抗器使用方式：一台可调电抗器
额定容量：100kVA
额定电压：100kV
额定电流：1A
试品电容范围(计算值)：0.01～0.031μF
对应电感量：326H~1014H

系统配置及其参数
1.激励变压器JLB-10kVA/10kV/0.4kV：1台
a)额定容量：10kVA；
b)输入电压：400V，单相；
c)输出电压：10kV
d)结构：干式
e)重量：约70kg；
f)额定运行60分钟后线圈对空气温升：≤80K;

2、工频电源CHXB-F -10kW/380V：1台
a)额定输出容量：10kW
b)工作电源： 380±10%V（三相），工频
c)输出电压：0 –400V，单相，
d)额定输入电流：25A
e)额定输出电流：25A
f)电压分辨率： 0.01kV
g)电压测量精度：1.5%
h)运 行 时 间：额定容量下连续60min
i)额定容量下连续运行60min元器件最高温度≤80K;
j)噪 声 水 平：≤50dB
k)可实现以下功能
l)1）电源的放置为纵向和横向，特别适合现场操作及观察；
m)2）内外部具备特殊减震橡胶支撑脚和保护铝箱，可有效减缓运输中的颠簸震动和吊装时的冲击。保证了电源的长期稳定性和可靠性；
n)3）参数显示：触摸或外接鼠标大屏幕液晶界面显示系统
o)可显示谐振电压(即试验前设置的目标电压)、低压电压、低压电流、耐压时间、过压保护、过流保护、闪络保护 ；
p)4）参数设置：大屏幕触摸液晶彩屏直接完成各种参数的设置，可对起始电压、阶段升压和计时、分压器变比、激励变变比、过压保护、过流保护、闪络保护、试验模式等参数进行设置或选择；
q)5）试验模式：触摸屏操作，有全自动、半自动、手动三种运行状态。具备升压、调谐（含手动、自动）、分段加压和计时、运行状态、模式切换、故障提示功能等；
r)6）保护功能及其信息提示：具备高压过压保护、低压过流、过流保护，以及失谐保护、零位、闪络保护、紧急停机、欠压保护等多重保护功能；
s)7） 数据存储功能：试验结果保存（手动保存）、打印、上传、回查等
t)① 试验结果：手动或自动试验完毕后，在试验结果界面中可显示出试验时的详细参数，当试验发生中断时，可提示中断状态。可将参数保存在存储器中，该存储器为非易失存储器，可保存50次试验记录；
u)② 数据查询：可将已保存的试验结果数据显示到屏幕上，同时具有USB接口，可将数据输出打印或利用设备所携带打印机打印；（打印机属客户自选，若客户有此需求，须在合同中予以特别写明）
v)8）自动稳压功能：系统根据设定的试验电压或手动升压结果，自动跟踪并维持稳定的试验电压，电压稳定度可达1.0%；
w)P）重 量：约25kg；

3.可调电抗器 CHXB（TL）-100kVA/100kV：1台
a)额定容量：100kVA；
b)额定电压：100kV；
c)额定电流：1A；
d)可调电感量：326H~1014H；
e)品质因数：Q≥20；
f)结构：干式；
g)重量：约300kg；

4.分压器FRC-100kV/1000pF ：1台
a)额定电压：100kV
b)测量精度：交流有效值1.0级；
c)介质损耗：tgσ≤0.5%；
d)分 压 比：1500：1，
e)分压比误差：≤1.0%；
f)重量：约25kg；

5.补偿电容器BC-100kV/0.01uF：1台
g)额定电压：100kV
h)电容量：0.01uF
i)重量：25kg
