  • KDXZ-990 变频串联谐振试验装置
  • KDXZ-990 变频串联谐振试验装置
产品编号: 003

KDXZ-990 变频串联谐振试验装置

主要针对交联电缆、水力发电机、主变、母线、GIS等的交流耐压试验,兼顾较宽的适用范围,采用串联谐振的原理满足交/直流耐试验

参考标准: 《高压谐振试验装置》DL/T 849.6—2004

  • 专用的SPWM数字式波形发生芯片,频率分辨率16位,在20~300Hz时频率细度可达0.1Hz
  • 体积小、重量轻、品质因素高,使用方便,已逐步取代调感式
  • 装置具有过压、过流、零位启动、系统失谐(闪络)等保护功能

相关信息:KD-216S电力电缆故障测试系统

注: 关于产品购买、技术维护等服务,欢迎咨询!在线咨询

产品概述

  KDXZ-990系列变频串联谐振试验装置采用了调节电源的频率的方式,使得电抗器与被试电容器实现谐振,在被试品上获得高电压大电流,是当前高电压试验的一种新的方法和潮流,在国内外已经得到广泛的应用。

  KDXZ-990系列变频串联谐振试验装置采用了专用的SPWM数字式波形发生芯片,频率分辨率16位,在20~300Hz时频率细度可达0.1Hz;采用了正交非同步固定式载波调制方式,确保在整个频率区间内输出波形良好;功率部分采用了新的的IPM模块,在最小重量下确保仪器稳定和安全。

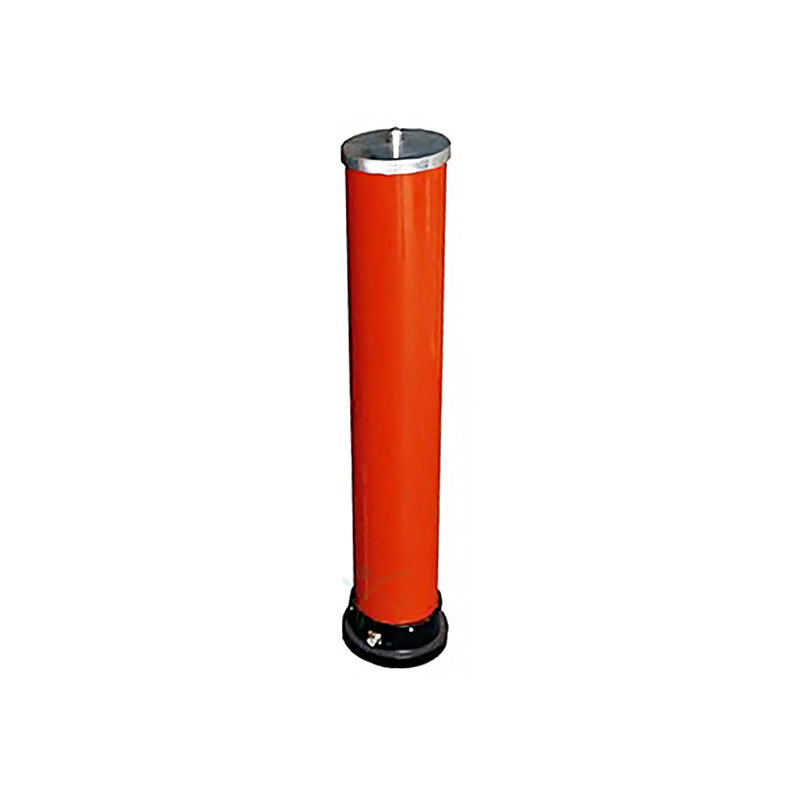

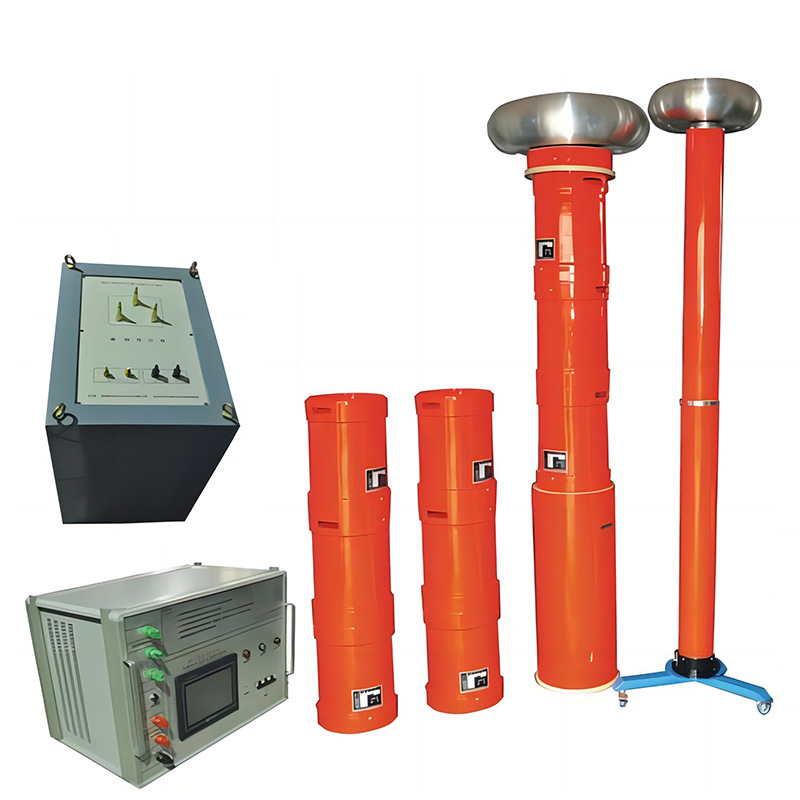

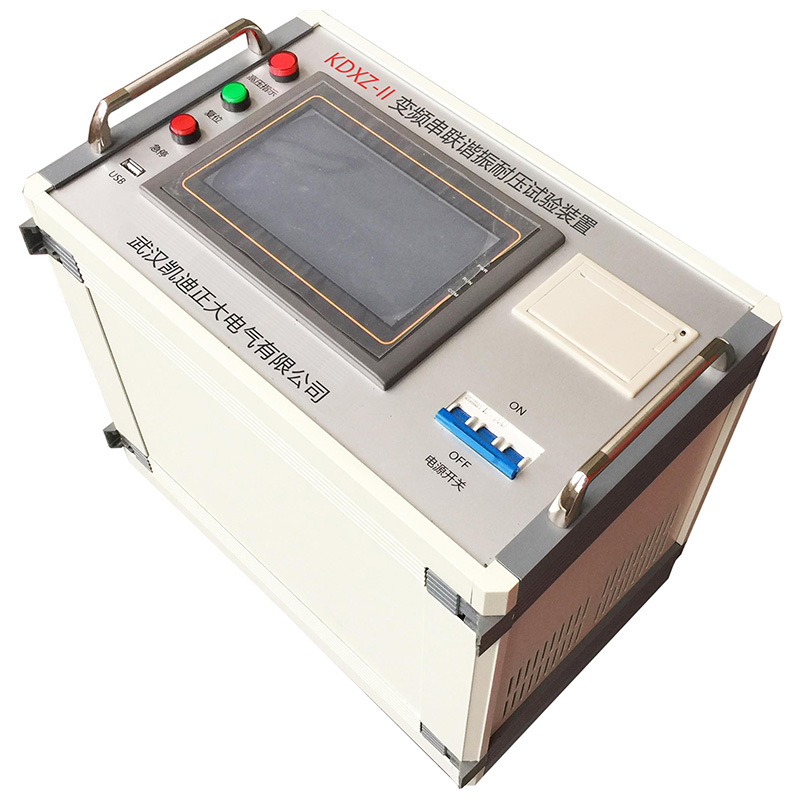

  KDXZ-990系列变频串联谐振试验装置由调频调压电源、励磁变压器、电抗器、电容分压器组成。
       产品别称:交流耐压谐振装置、变频谐振、变频串联谐振、串联谐振、串联谐振变压器、电气设备变频串联谐振耐压装置、串联谐振试验设备、变频串联谐振试验成套装置

产品特点

  KDXZ-990系列变频串联谐振试验装置频率的调节范围为30~300Hz,符合南方电网公司发布的企业标准《电力设备预防性试验规程》不但能满足高压XLPE电缆的耐压要求,而且具有重量轻(单个部件重量不超过30kg)、可移动性好的优点,适宜现场试验。

  该装置中的谐振电抗器,励磁变压器采用干式环氧浇注,适合各类电缆的要求:

  1、具备模式切换,故障提示功能;

  2、2.0倍耐压,电缆试验长度可增33%;

  3、多种调频设置,加快调谐过程;

  4、自动跟踪并维护稳定试验电压;

  5、频率分粗调和细调,能自动寻找试验谐振点;

  6、内外部具备特殊减震橡胶支撑脚和保护铝箱。

详细参数

  1、工作电源: 220V/380V ±15% 50HZ ±5%

  2、额度输出电压:0~220kV(AC有效值)及以下

  3、输出频率:20~300Hz

  4、谐振电压波形: 正弦波,波形畸变率≤1.0%

  5、满负载工作时间: 连续工作时间60min

  6、系统品质因素:最大负载下≥20

  7、频率调节灵敏度: 0.1Hz,不稳定度≤0.01
