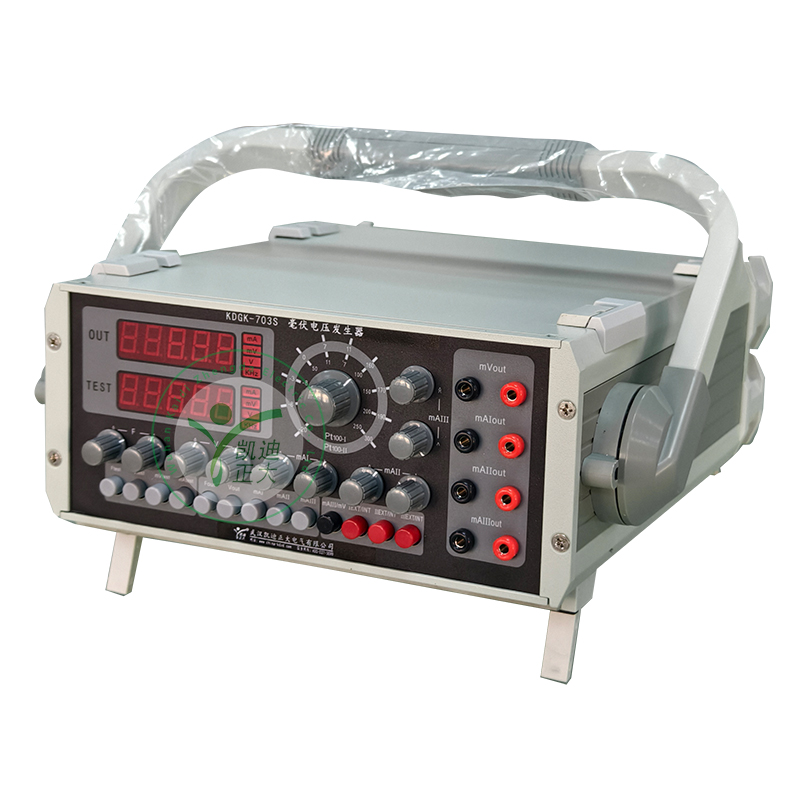

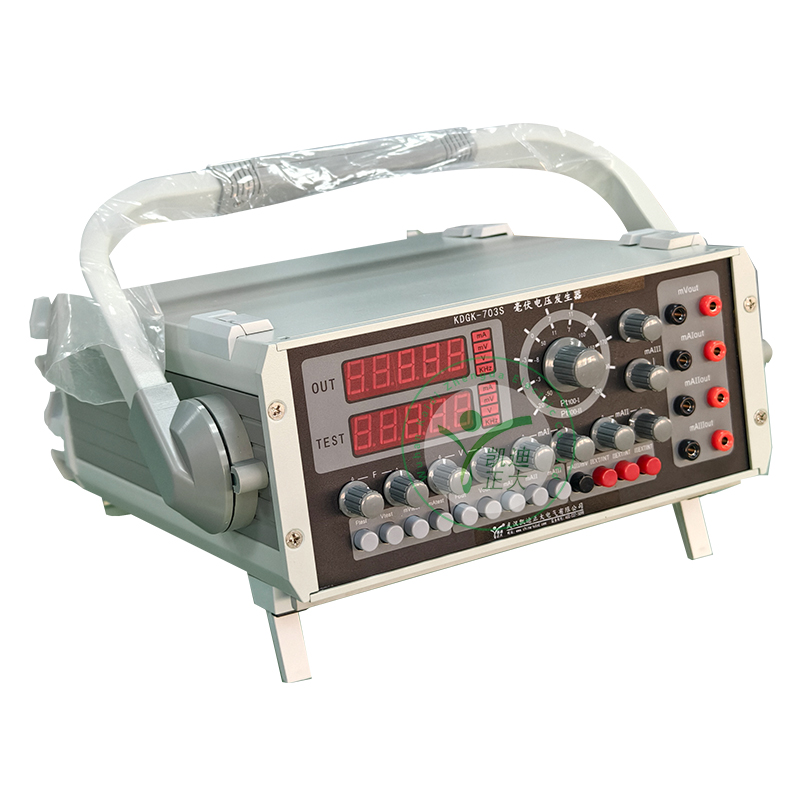

KDGK-703S便携式综合校验仪（毫伏发生器）是一种集数显式电压、电流、频率标准信号源、Pt100 铂电阻温度模拟标准信号源、数字式电压、电流、频率测量功能于一体的高精度、高分辨率、多用途的自动化仪表校准仪器。

它具有信号输出和测试功能，可校验以下各类仪表：以模拟量输入输出的传感器、变送器、调节器、记录仪、智能流量积算仪、电／气执行器等常规的工业自动化仪表。还可以用于校验和整定计算机一系列接口板卡，如电阻板、A/D 板、D/A 板等。可广泛应用于石油、化工、冶炼、造纸、发电、地铁轨道交通、仪表行业及科研部门等领域。

其技术性能符合电 II 型、电 III 型自动化仪表校验标准， 工作环境符合B6587.1-86《电子测量仪器环境试验总纲》中两组仪器的有关规定。

它与国内外同类仪表相比具有以下四大特色：
·功能全，它包括了自动化仪表的电信号；精度高、体积小、重量轻，尤其可直接应用于现场，对各种工业过程控制的自动化仪表实施现场调校、检修。
·可同时输出三路有源毫安信号，方便了需多路输入信号仪表（如智能流量积算仪、弯管流量计等）的校验和检修。
·有宽量程的交流工作电压范围（180～260V.AC），能适应工业现场恶劣的工作环境。
· 仪表可同时工作在测量和输出状态,有两个四位半 LED 显示器，每个显示器有四只单位显示灯，分别显示 mA、mV、V、KHz。通过选择可同时显示输出值及其单位和测量值及其单位

输出功能：
1.有可作为两线制变送器使用的 0～25.00V.DC 连续可调工作电源，有一路 0～199.99mV.DC 直流电压信号，可作为各种热电偶的模拟输出信号。
2.具有两路 Pt100 热电阻模拟器，可输出 Pt100 铂电阻－50℃、 －20℃、－3℃、－8℃、0℃、7℃、11℃、50℃、100℃、150℃、160℃、170℃、190℃、200℃、250℃、300℃的模拟电阻信号，可作温度变送器输入信号使用（此功能为部份客户要求新增加，指标参数如有偏差仅供参考）。
3.有三路有源电流输出：其中两路 0～22.00mA.DC，一路 0～19.999mA.DC。可作为 II、III 型仪表的输入或输出信号用，在现场校验时可模拟 II、III 型变送器。
4.有一路 10Hz～1.9999kHz 频率信号输出，可作为涡街流量计、涡轮流量计二次仪表输入信号。

测量功能：
1. 可测量 0～40V.DC 的电压信号；
2. 可测量 0～199.99mV.DC 的电压信号；
3. 可测量 0～100.00mA.DC 的电流信号；
4. 可测量 5Hz～1.9999kHz 的 TTL 电平频率信号和涡街流量计、涡轮流量计的频率信号。

1.直流电压输出
输出量程范围 ：0～25.00V 准确度：±(0.1%读数+5 字) 分辨率：10mV
输出量程范围 ：0～199.99mV 准确度：±(0.05%读数+10 字) 分辨率：10uV
注明：仪表直流电压源输出 0～25.00V.DC，40mA，请不要短路或超负载操作，否则负载过大会烧坏仪表此项功能。

2. 直流电流输出
输出量程范围：0～22.00mA(I 路) 准确度：±(0.05%读数+5 字) 分辨率：10uA
输出量程范围：0～22.00mA(II 路) 准确度：±(0.05%读数+5 字) 分辨率：10uA
输出量程范围：0～19.999mA(III 路) 准确度：±(0.05%读数+10 字) 分辨率：1uA
注明：仪表最下面一排按键最后 3 个红色键，正常全按下不动，这样始终会保持上次输出电流信号的 mA 值。mA 输出时需要带负载或短路勾成回路方有输出。就是将输出线黑色与红色鳄鱼夹夹在一起，然后按对应旋钮调至所需要的毫安值。

3. 输出频率
量程范围：10Hz～1.9999kHz 准确度：±(0.1%读数+10 字) 分辨率：1Hz
4. 热电阻模拟输出
热电阻类型：Pt100 量程范围：-50～400℃ 输出精度：±0.1%
5. 直流电压测量
量程范围：0～40V 准确度：±(0.1%读数+5 字) 分辨率： 0.01V 内阻：> 10MW
量程范围：0～199.99mV 准确度：±(0.05%读数+5 字) 分辨率：10uV 内阻：> 10MW
6. 直流电流测量
量程范围：0～100.00mA 准确度：±(0.05%读数+5 字) 分辨率：10uA 内阻：10W
7. 频率测量
量程范围：10～1.9999kHz 准确度：±(0.1%读数+10 字) 分辨率：1Hz 内阻：> 10MW
8. 电 源：交流电 220 V±20%（50Hz±2）；
9. 使用环境：温度范围：－10℃ ～ +50℃；相对湿度： +40℃ 80%RH；
10. 功 耗：4W（MAX）；
11. 校准周期：一年；
12. 外型尺寸：300×140×340 mm（宽×高×深）；
13. 重 量：约 2Kg。
