概述
在电力系统中，携带型短路接地线及个人保护接地线对防止用电设备、线路突然来电和消除感应电压、放尽剩余电荷起到重要的作用。为防止不合格接地线进入电力系统，我公司根据《携带型短路接地线技术标准》和国家电力公司发布、实施的《电力安全工器具预防性实验规程》的规定，研制了KD6503接地线成组测试仪，为电力系统完成产品预防性实验提供服务。

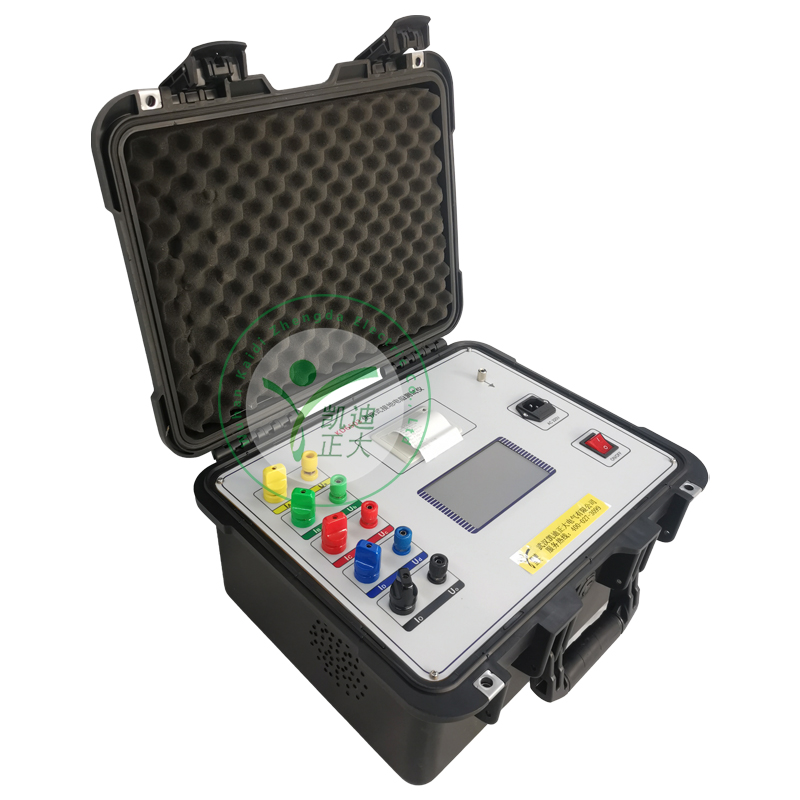

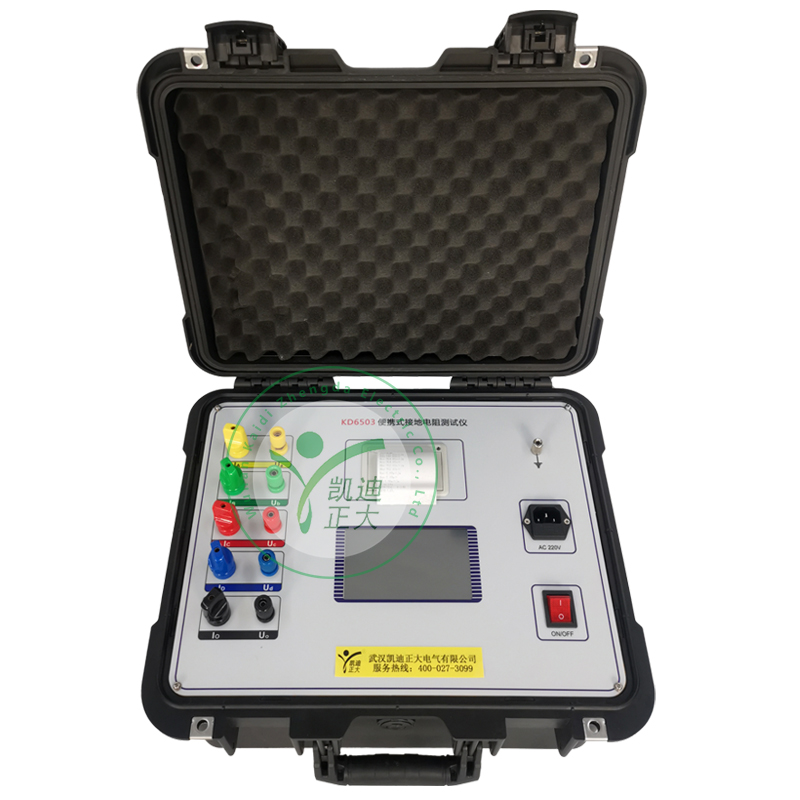

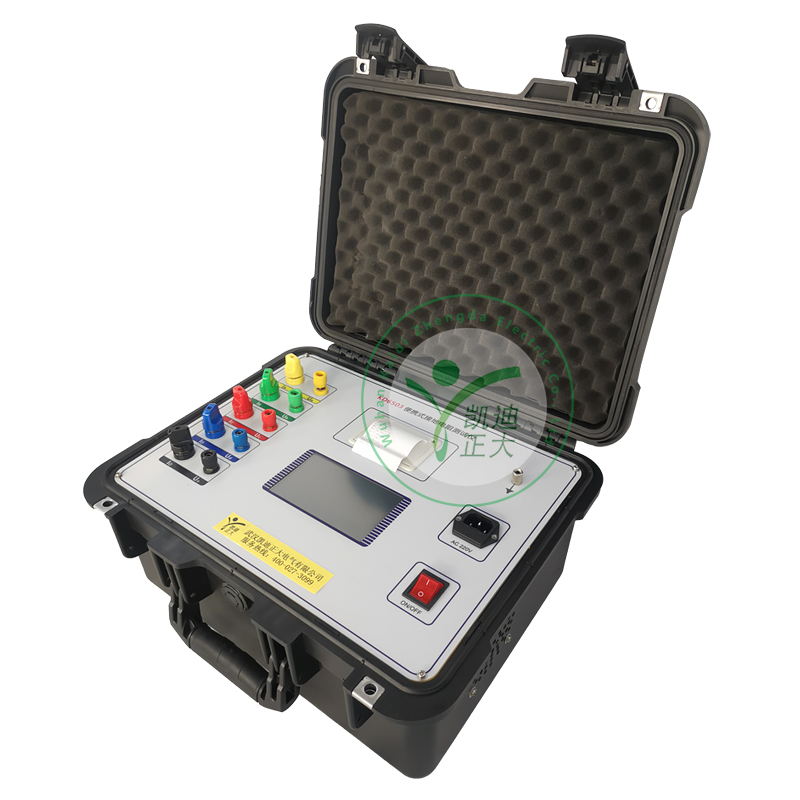

KD6503便携式接地线成组测试仪具有测试数据稳定可靠，汉字液晶屏，操作直观、简便；内置打印机，便于打印、保存测试数据；机箱采用防水、防尘绝缘良好的塑壳机箱，外观整洁、大方，携带方便。

符合DLT1476-2015《电力安全工器具预防性试验规程》、DLT976-2017《带电作业工具、装置和设备预防性试验规程》要求，用于考核接地线线鼻和汇流夹与多股铜质软导线之间的接触是否良好。同时，也可考核多股铜质软导线的截面积是否符合要求。

适合各种携带型短路接地线及个人保护接地线的成组直流电阻试验使用。

仪器试验端子同时接入三相组合式接地线的线接头，无需手动更换端子，只需要在仪器上设置好要测试的端子号即可测试。

仪器采用彩色触摸液晶屏，全部操作中文显示。

仪器采用ARM芯片控制，可实现测试过程智能化，操作简单方便、测试速度快，复测性好、读数直观、自动计算每米导线的电阻并自动判断导线是否合格。

仪器具有可保存 100 组测试数据的功能。

仪器自带热敏打印机，可将测试数据实时打印。

仪器采用高强度注塑机箱，具有体积小，重量轻，防震性能好，便于携带等特点。

输入电源：AC 220V±10%，50Hz
输出电流：30A、40A、50A
测量范围: 1mΩ—300 mΩ
分 辨 率:0.1mΩ
精 度：0.5%±3个字
体 积：320×300×270(mm3)
重量：5 kg

附件：
主机：一台
测试线：一套
电源线：一条
保险管：一只
说明书 ：一本
合格证 ：一个
