KDZD608A 屏蔽服效率测试装置是对屏蔽服进行效率试验的专用设备，用于电力系统、生产厂家和科研单位。屏蔽服效率试验装置根据国家标准 GBT 6568.2-2008《带电作业用屏蔽服装》要求而设计的，再结合 DLT 976-2017 《带电作业工具、装置和设备预防性试验规程》中要求对屏蔽服定期屏蔽服效率试验检测。

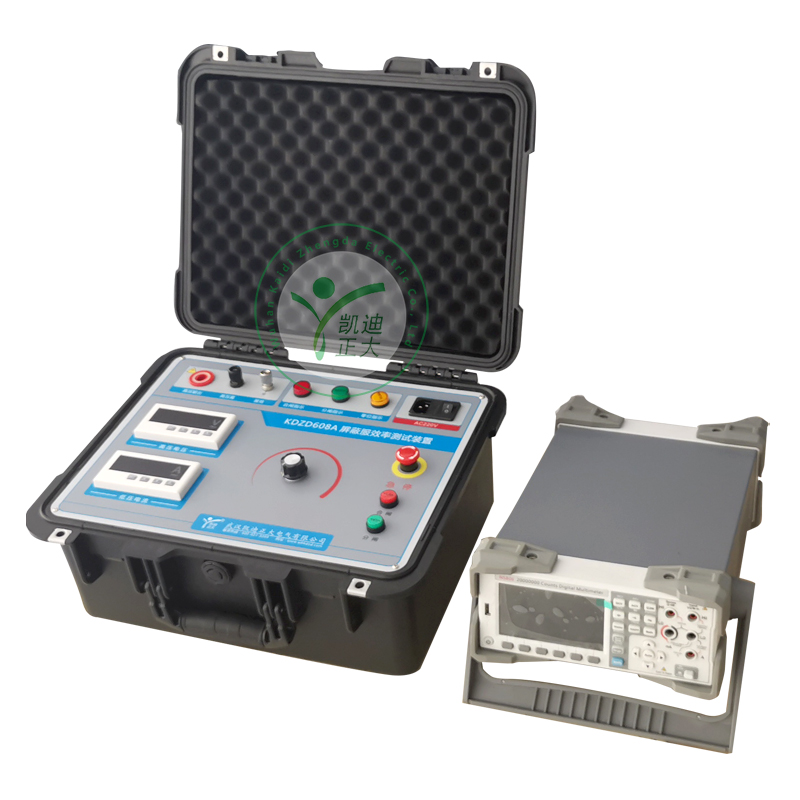

本试验装置由三部份组成：

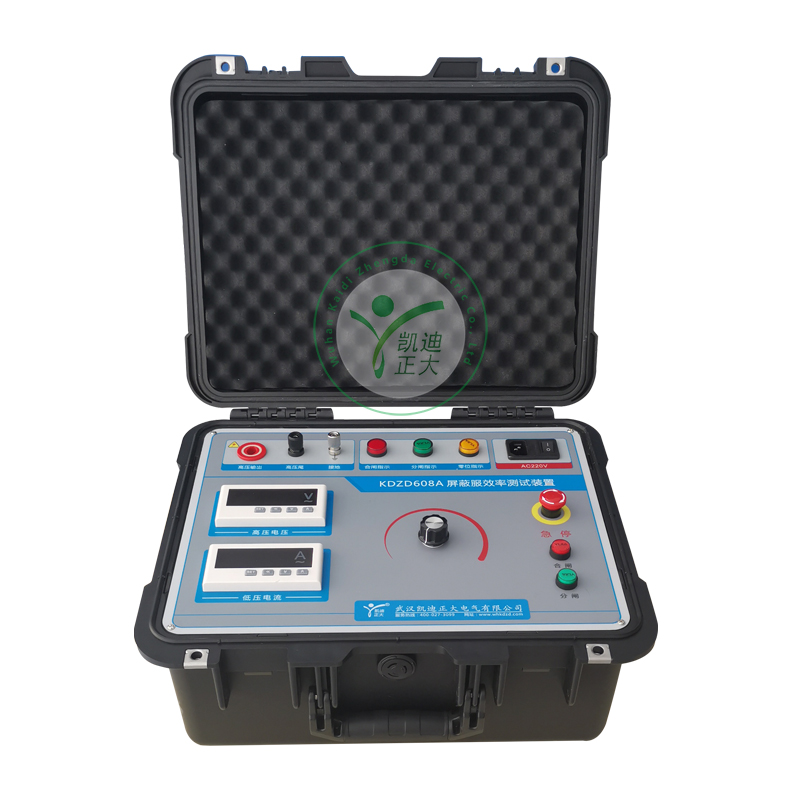

带电作业用屏蔽服效率试验装置主机；

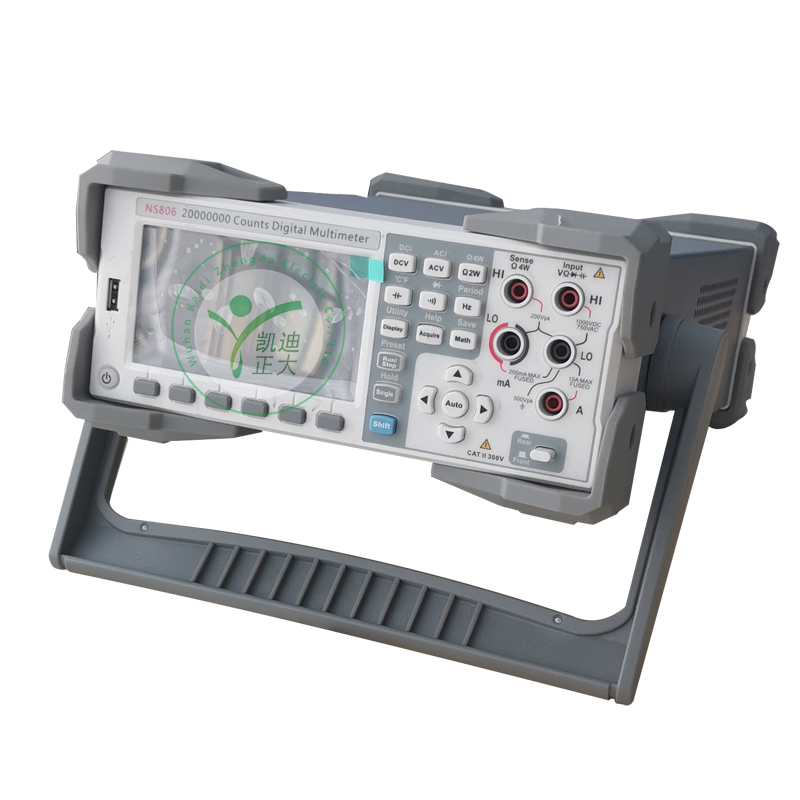

61/2 精度万用表；
测试电极组合:1.黄铜加压电极；2.橡胶板；3.黄铜接收电极； 4.绝缘板；5.测试固定盘；
整机布局合理、外形美观、操作方便、具有准确可靠、维修方便等优点。



1、带电作业用屏蔽服效率试验装置：电压输出为：50Hz、电压有效值为 600V 的正弦波电压(波形符合 GB311.2～311.6—83《高电压试验技术》的要求)，测量部分：输入阻抗大于 10MΩ，量程为 600V；
2、加压电极：制造材料为黄铜；负载 2MΩ，总质量≈3kg；
3、橡胶板：直径为 400mm、厚度为 5±0.5mm 的橡胶板，其表面硬度为肖氏级 60～65度；
4、接收电极板：直径为 300mm 并带有接线柱的黄铜板，厚度 2mm；
5、绝缘板：直径为 400mm，厚度 3mm，材料为环氧板；
6、测试底座：材料为白色亚克力，四周安装水平柱。

技术指标：
1、发生器输出电压范围：AC 0—600V
2、输出功率：AC 0.5kVA
3、输出波形：AC 50Hz 正弦波
4、交流测量精度：1 级
6、加压电极、接收电极：按标准制造
7、仪器工作电源：交流 220V±10% 50Hz



装箱清单：
1、测试主机：1 台；
2、测试电极组合一套含：1.）黄铜加压电极 1 个；2.）橡胶板 1 张；
3、黄铜接收电极 1 块；2.）绝缘板 1 块；3.）测试固定盘 1 个；
4、测试线：1 套
5、电源线：1 根
6、使用说明书：1 本
