  •  KDZD5550  电压击穿试验仪
  •  KDZD5550  电压击穿试验仪
产品编号:

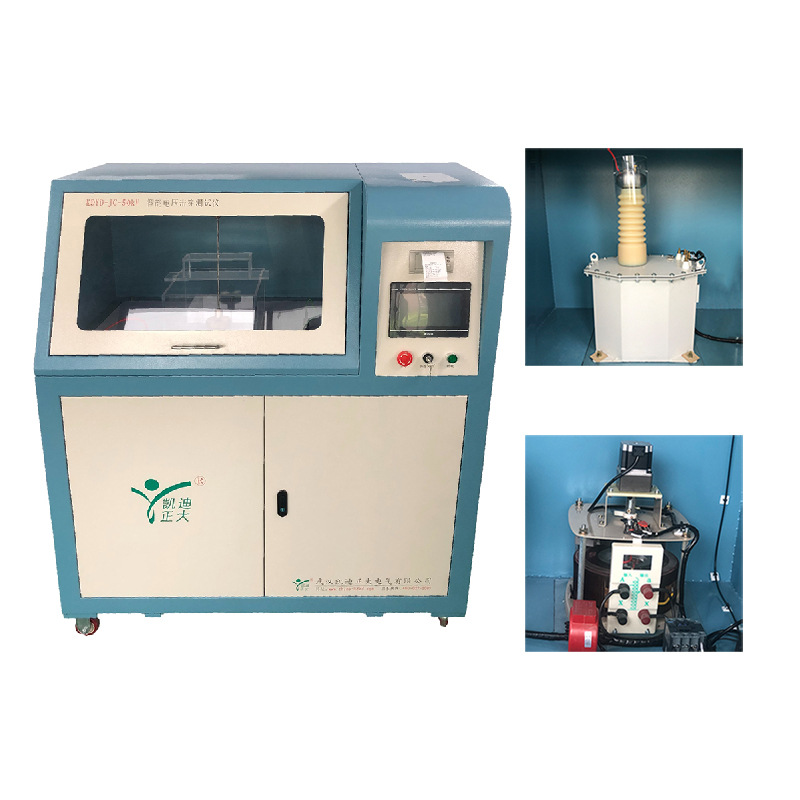

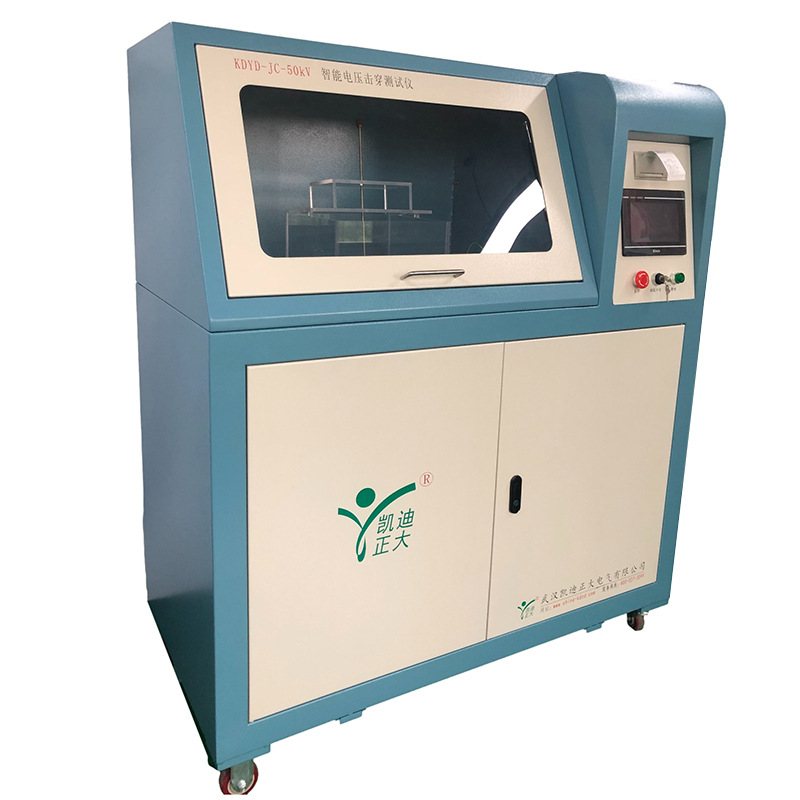

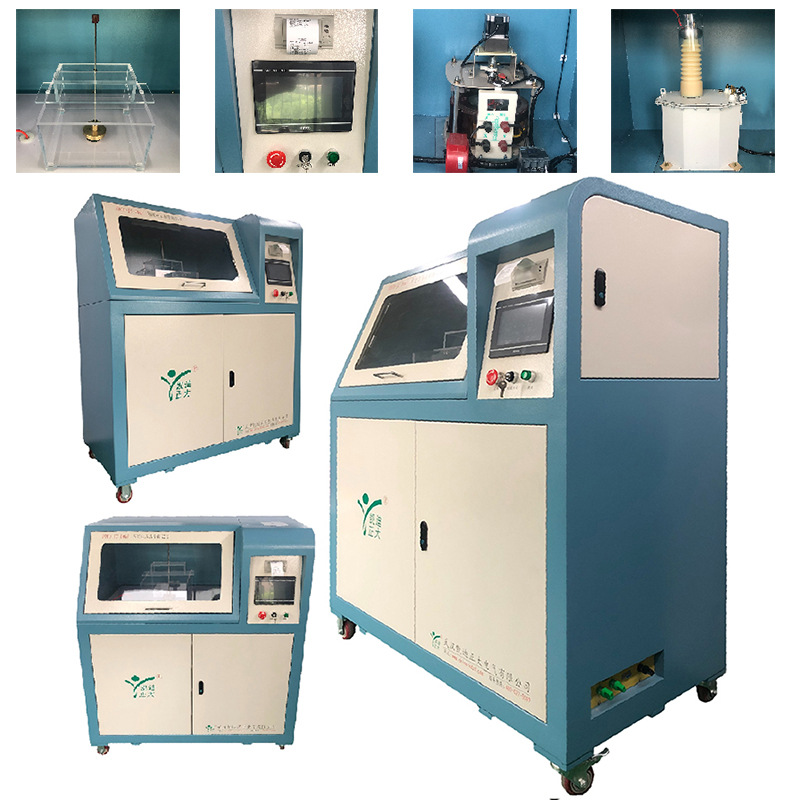

KDZD5550 电压击穿试验仪

参考标准:

相关信息:

注: 关于产品购买、技术维护等服务,欢迎咨询!在线咨询

产品概述

KDZD5550系列电压击穿试验仪根据国家GB1408.1-2006《绝缘材料电气强度试验方法》其作用可称为电气绝缘强度试验仪、介质强度测试仪等。其工作原理是:把一个高于正常工作的电压加在被测设备的绝缘体上,持续一段规定的时间,加在上面的电压就只会产生很小的漏电流,则绝缘性较好。程控电源模块、信号采集调理模块和计算机控制系统三个模块组成测试系统,带报警和时间控制功能。



KDZD5550系列电压击穿试验仪主要适用于固体绝缘材料(如:塑料、橡胶、层压材料、薄膜、树脂、云母、陶瓷、玻璃、绝缘漆等绝缘材料及绝缘件)在工频电压或直流电压下击穿强度和耐电压的测试。广泛应用于电力电子行业、机械工业部、研究所、军工研究、绝缘材料生产单位的高电压击穿试验而设计制造的。

产品特点

1、由设备为触摸屏进行操作控制。

2、如需进行曲线分析,可配备计算机,只进行数据及曲线记录功能,不进行设备控制,避免了试验人员在计算机和设备间交替操作,更人性化。

3、设备具有试验参数记忆功能,相同试验条件不需要每次试验都进行设置,且断电仍会记忆最后一次试验设置参数。

4、试验界面简单明了,且配有示意曲线说明,参数不同,曲线走势不同,方便理解。

5、控制面板简洁,功能标注明确,操作简单。

6、可记录并同时显示10次试验记录,方便试验数据的对比分析。且可以实时舍弃不理想的数据。

7、设备试验界面采用实时显示的方式,更方便试验过程的观看。

8、设备具有安全警告提示,在未关闭试验箱门时试验无法开始,且会弹出警告,在满度(即:高压变压器无输出)时会弹出警告,且试验过程中如果开门,试验会自动结束。

9、设备配有三色报警。(选配)



产品装箱单

KDZD5550系列电压击穿试验仪:1台

输入输出连接线:1套

设备接地线:1根

试验电极:2副

产品说明书:1份

产品合格证:1份

详细参数

电压

型号

5KV

10KV

20KV

50KV

100KV

150KV

1

输入电压

                            AC220V   50Hz

2

输出电压

AC:0~5kV; DC:0~5kV

AC:0~10kV; DC:0~10kV

AC:0~20kV

DC:0~20kV

AC:0~50kV; DC:0~50kV

AC:0~100kV; DC:0~100kV

AC:0~150kV; DC:0~150kV

3

输出功率

0.5kVA

1kVA

2kVA

3kVA

10kVA

15kVA

4

测量范围

AC:0.05~5kV; DC:0~5kV

AC:0.5~10kV; DC:0.5~10kV

AC:1~20kV; DC:1~20kV

AC:1~50kV; DC:1~50kV

AC1~100kV; DC1~100kV

AC1~150kV; DC1~150kV

5

测量误差

≤ 2%

6

升压速率

0.025kV/s~0.5/s

0.05kV/s~1kV/s

0.1kV/s~2kV/s

0.20kV/s~5kV/s

0.02kV/s~10kV/s

1kV/s~10kV/s

7

耐压时间

                                 0~4H(空载)

8

9

漏电流

                                 可由计算机软件自由进行设定

电源

  交流220V±10%的单相交流电压和50Hz±1%的频率

10

试验环境

  温度:15 ~ 30℃,相对湿度:30%~65%能够稳定运行。

11

外形尺寸



长×宽×高:1000×1000×1400 mm



12

设备自重



150kg

  300kg



13

接地要求

仪器需要单独接地,接地附合国家标准要求,金属棒深埋地下至少要1.5米以下
