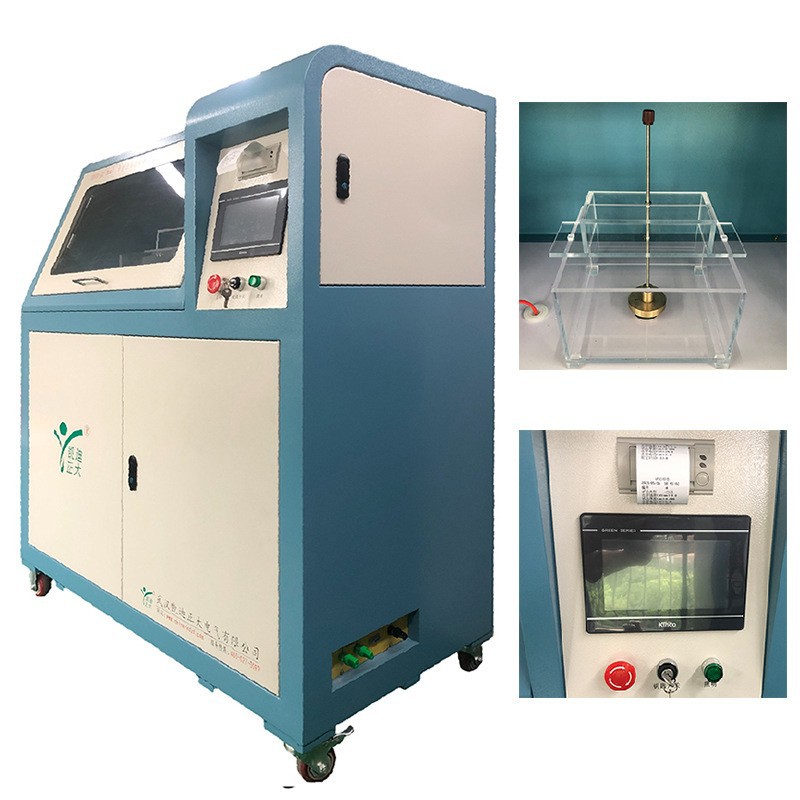

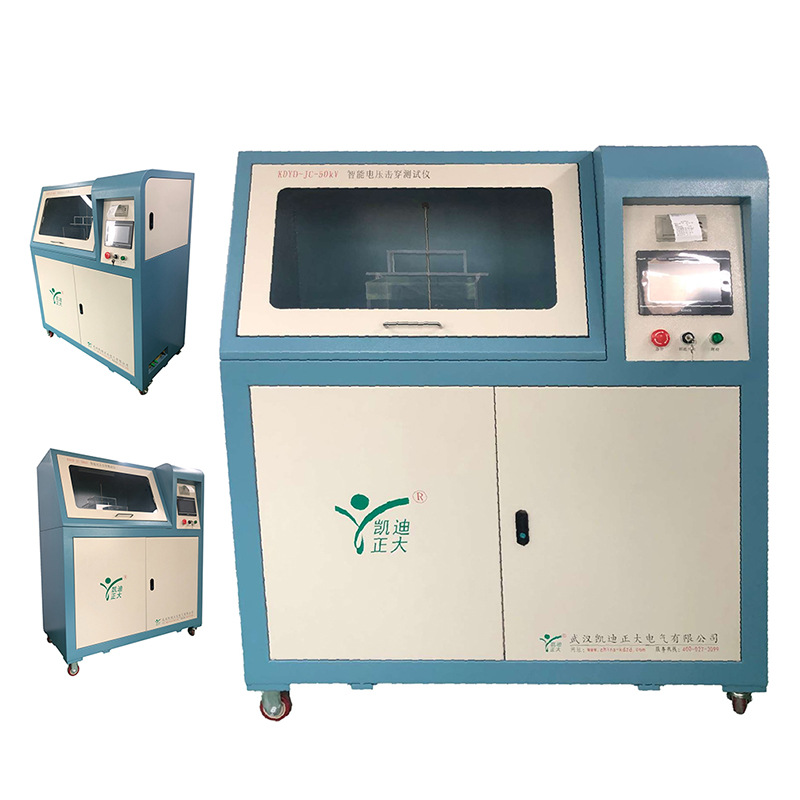

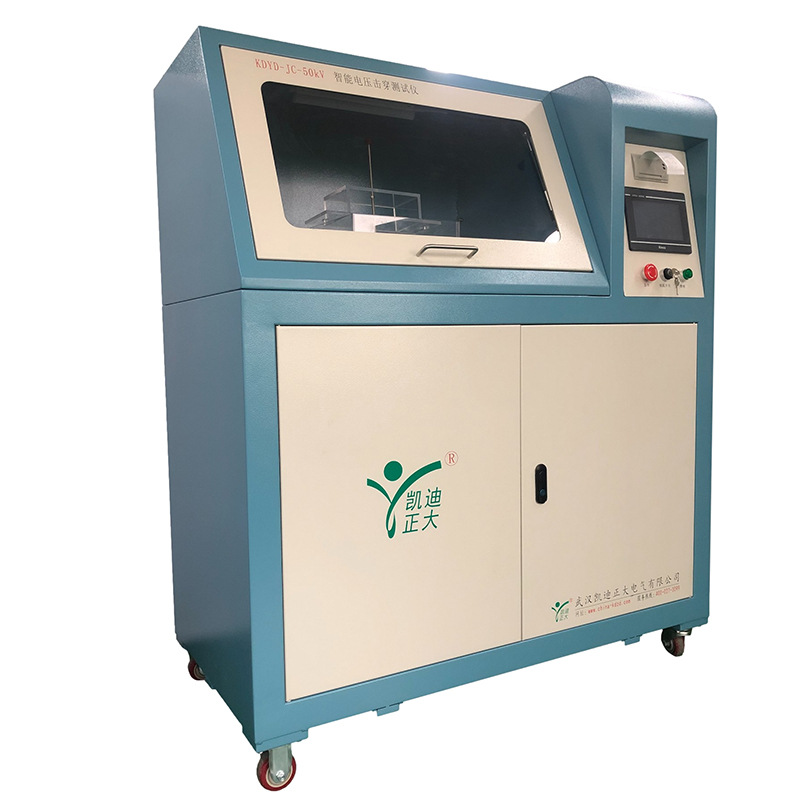

产品编号： KDZD5550 电压击穿试验仪

参考标准：

产品说明书

检定证书

标准及规程

产品概述

产品特点

详细参数

相关信息： KDJC-50kV高低温环境电压击穿试验仪

注：关于产品购买、技术维护等服务，欢迎咨询!在线咨询

产品概述

KDZD5550系列电压击穿试验仪根据国家GB1408.1-2006《绝缘材料电气强度试验方法》其作用可称为电气绝缘强度试验仪、介质强度测试仪等。其工作原理是：把一个高于正常工作的电压加在被测设备的绝缘体上，持续一段规定的时间，加在上面的电压就只会产生很小的漏电流，则绝缘性较好。程控电源模块、信号采集调理模块和计算机控制系统三个模块组成测试系统，带报警和时间控制功能。
KDZD5550系列电压击穿试验仪主要适用于固体绝缘材料（如：塑料、橡胶、层压材料、薄膜、树脂、云母、陶瓷、玻璃、绝缘漆等绝缘材料及绝缘件）在工频电压或直流电压下击穿强度和耐电压的测试。广泛应用于电力电子行业、机械工业部、研究所、军工研究、绝缘材料生产单位的高电压击穿试验而设计制造的。

产品特点

1、由设备为触摸屏进行操作控制。
2、如需进行曲线分析，可配备计算机，只进行数据及曲线记录功能，不进行设备控制，避免了试验人员在计算机和设备间交替操作，更人性化。
3、设备具有试验参数记忆功能，相同试验条件不需要每次试验都进行设置，且断电仍会记忆最后一次试验设置参数。
4、试验界面简单明了，且配有示意曲线说明，参数不同，曲线走势不同，方便理解。
5、控制面板简洁，功能标注明确，操作简单。
6、可记录并同时显示10次试验记录，方便试验数据的对比分析。且可以实时舍弃不理想的一组数据。
7、设备试验界面采用实时显示的方式，更方便试验过程的观看。
8、设备具有安全警告提示，在未关闭试验箱门时试验无法开始，且会弹出警告，在满度（即：高压变压器无输出）时会弹出警告，且试验过程中如果开门，试验会自动结束。
9、设备配有三色报警。（选配）

详细参数

电压	型号	5KV	10KV	20KV	50KV	100KV	150KV
1	输入电压	AC220V 50Hz
2	输出电压	AC：0～5kV； DC：0～5kV	AC：0～10kV； DC：0～10kV	AC：0～20kV DC：0～20kV	AC：0～50kV； DC：0～50kV	AC：0～100kV； DC：0～100kV	AC：0～150kV； DC：0～150kV
3	输出功率	0.5kVA	1kVA	2kVA	3kVA	10kVA	15kVA
4	测量范围	AC：0.05～5kV； DC：0～5kV	AC：0.5～10kV； DC：0.5～10kV	AC：1～20kV； DC：1～20kV	AC：1～50kV； DC：1～50kV	AC1～100kV； DC1～100kV	AC1～150kV； DC1～150kV
5	测量误差	≤ 2％
6	升压速率	0.025kV/s～0.5/s	0.05kV/s～1kV/s	0.1kV/s～2kV/s	0.20kV/s～5kV/s	0.02kV/s～10kV/s	1kV/s～10kV/s
7	耐压时间	0～4H(空载）
8 9	漏电流	可由计算机软件自由进行设定
8 9	电源	交流220V±10%的单相交流电压和50Hz±1%的频率
10	试验环境	温度：15 ～ 30℃，相对湿度：30%～65%能够稳定运行。
11	外形尺寸		长×宽×高：1000×1000×1400 mm
12	设备自重		150kg			300kg
13	接地要求	仪器需要单独接地，接地附合国家标准要求，金属棒深埋地下至少要1.5米以下
