  • KDYD 5/50 5KVA/50KV 3KVA50KV 工频耐压试验装置
  • KDYD 5/50 5KVA/50KV 3KVA50KV 工频耐压试验装置
产品编号:

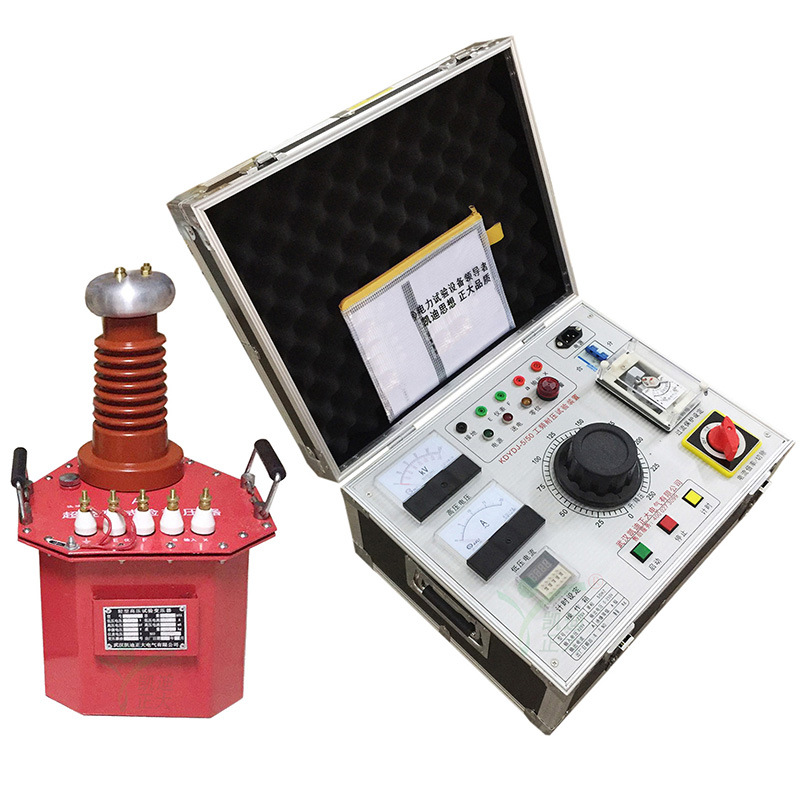

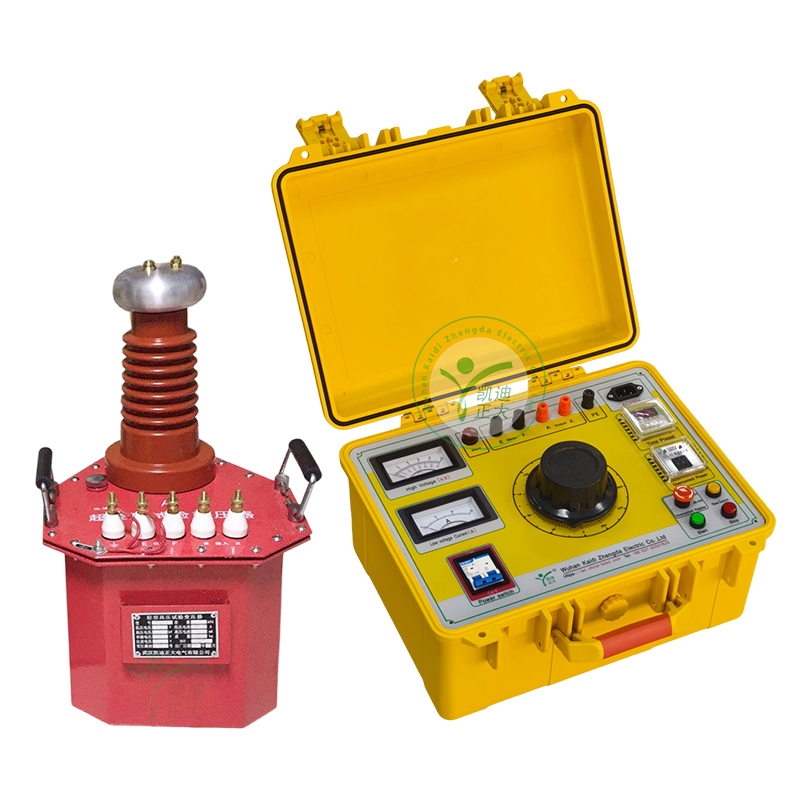

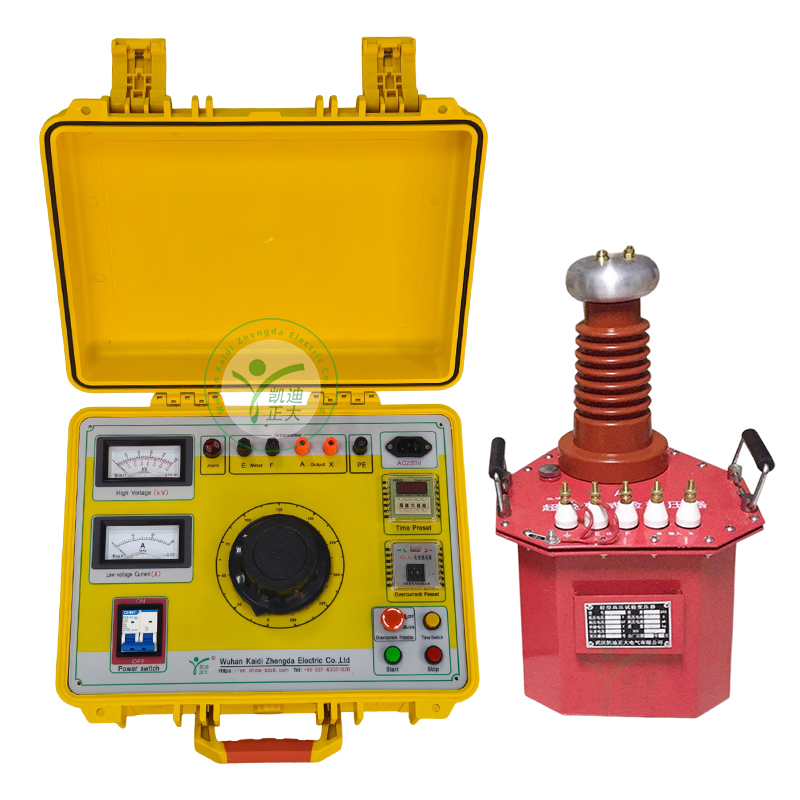

KDYD 5/50 5KVA/50KV 3KVA50KV 工频耐压试验装置

参考标准:

相关信息:KDYDJ 工频耐压试验装置

注: 关于产品购买、技术维护等服务,欢迎咨询!在线咨询

产品概述

产品特点

1、具有高压电压、低压电流、零位指示、电源指示、工作指示、计时指示。
2、具有过流保护、零位启动保护、声光语言报警提醒。
3、采用新型时间继电器,计时范围更广(1S~99H)。
4、采用新型电流继电器,更精确、更可靠,确保人身及设备安全。
5、采用硬、软件抗干扰技术相结合,性能稳定,抗干扰性强。
6、试验变压器高压线圈为圆筒多层塔式,优质聚酯漆包线及高耐压值绝缘材料绕制而成。
7、具有重量轻、体积小、移动方便、性能优越等特点。
8、试验变压器(5kVA以上)装有可移动的铁轮。
9、不受恶劣气候环境影响,现场搬运勿须静止即可做试验。
10、可用于电气一次设备规定电压下的交流和直流耐压试验,考核被试品的绝缘强度,发现被试品的绝缘缺陷。
11、试验变压器配以同等电压等级和同等容量的电容、硅堆及高压直流微安表,可组装成直流高压试验装置,可以测量高压直流泄漏电流。

详细参数

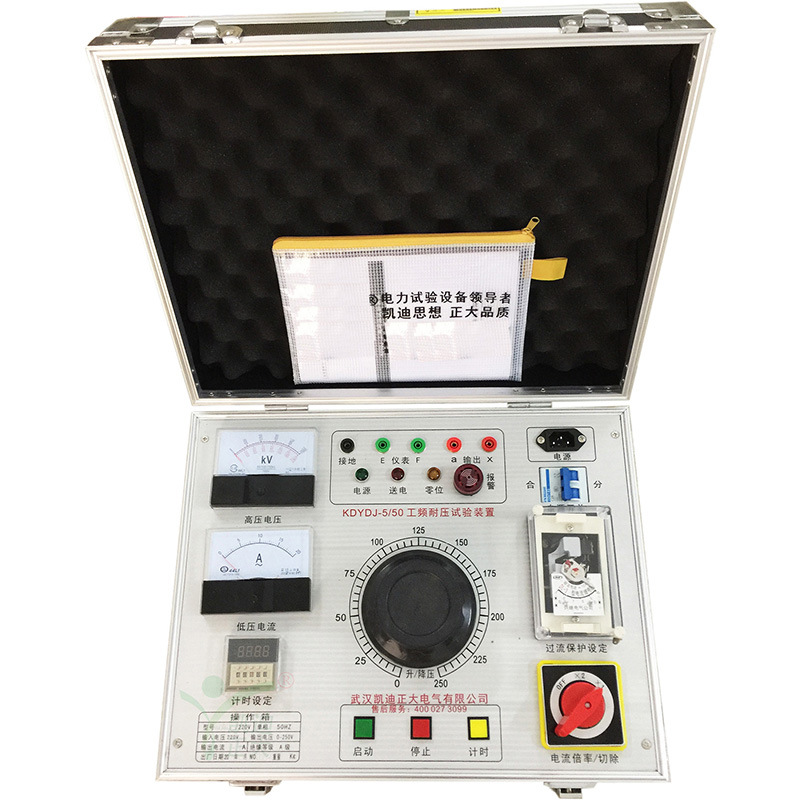

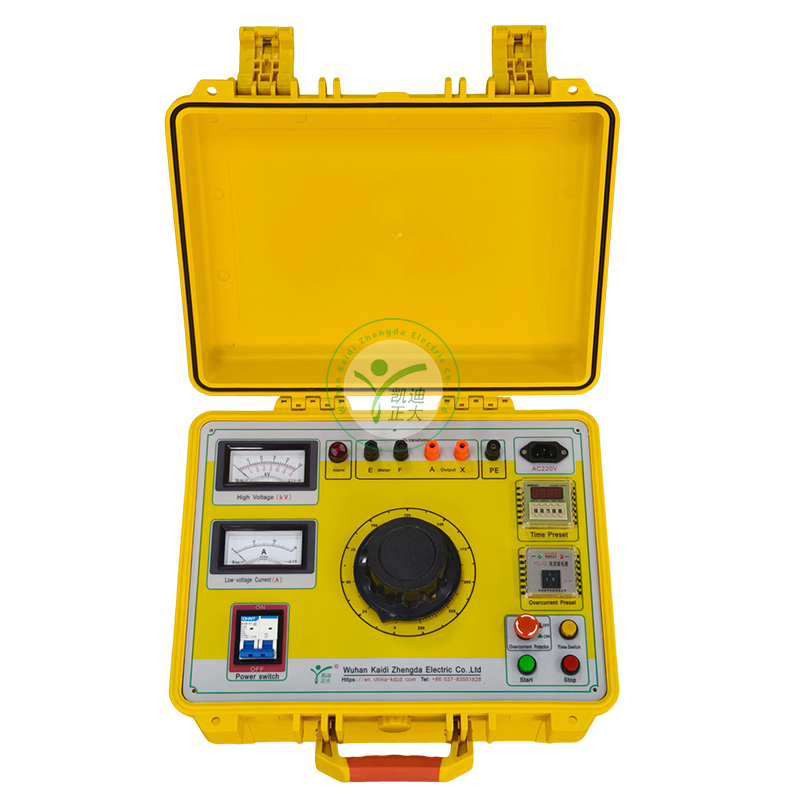

1、操作台
●额定容量:1.5~100kVA
●额定输出电流:7.5~232.5A
●额定输出电压:0~430V
●输入电源:三相AC 380V±10%(单相AC 220V±10%);50Hz±5 Hz
●输入电流:7.5~250A
●计时长度:0~9999S(特殊模式可用于长时间工作)
●电压精度:≤1.0%±1个字(F.S)
●电流精度:≤1.0%±1个字(F.S)
说明:如有特殊参数要求,可按用户的技术参数进行设计制作。

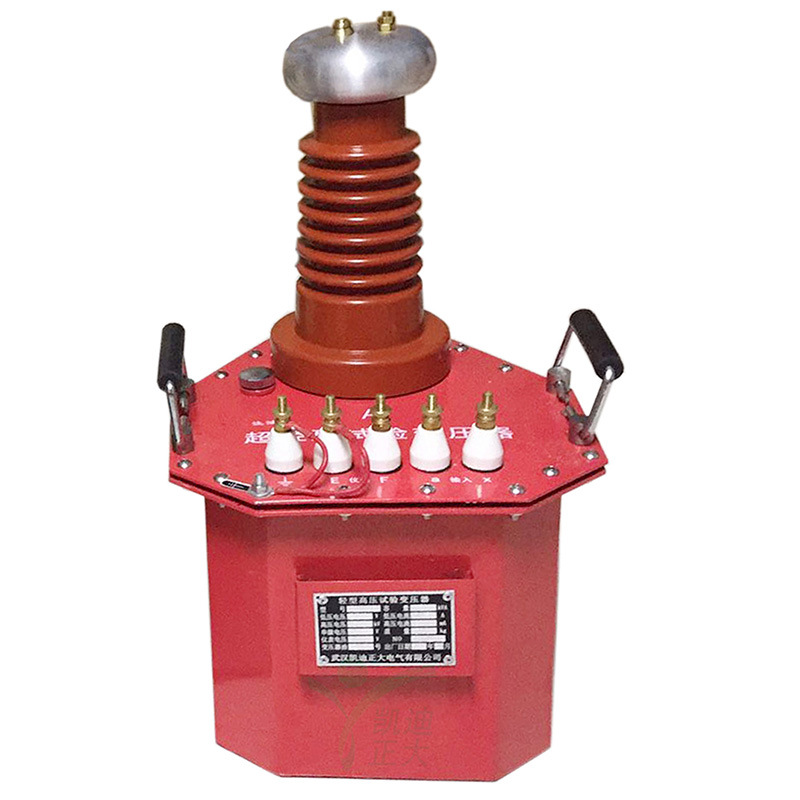

2、绝缘油浸试验变压器
●额定容量:1.5~100kVA
●低压侧电压:400V
●低压侧电流:7.5~250A
●高压侧交流输出电压:0~300kV
●高压侧交流输出电流:0~3000mA
● 高压侧直流输出电压:510KV
● 高压侧直流输出电流:2140.3mA
●测量变比:1000:1
●阻抗电压:4~9%
●输出电压波形:正弦波
●变比误差:<±1%
●波形畸变率:≯3%
●允许连续满负荷工作时间:≮1~2小时(温升50℃)
●空载损耗:0.2%~0.4.0%
●电压测量精度:1.0%FS±3字
●电流测量精度:1.0%FS±3字
●变压器绝缘油号:25号绝缘油


●交直流两用型试变的参数同上表,直流参数中的额定直流电压为交流的1.4倍,额定直流电流为交流电流的0.7倍。
