使用方法

1、单台使用

• 试验前，应将试验变压器的高压尾“ ┻ ”端可靠接地，否则将危及人身与设备的安全。
• 操作前必须熟悉试验变压器与电源控制箱的电气原理及使用方法。
• 按接线图接线。
• 准备工作和安全措施就绪，空试一次设备。
• 接上被试品。

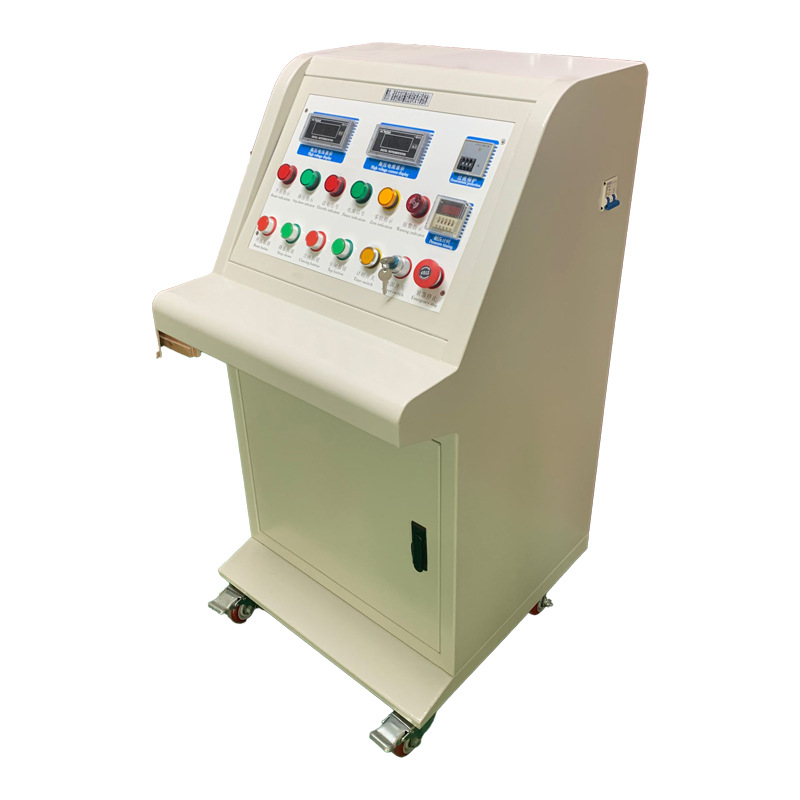

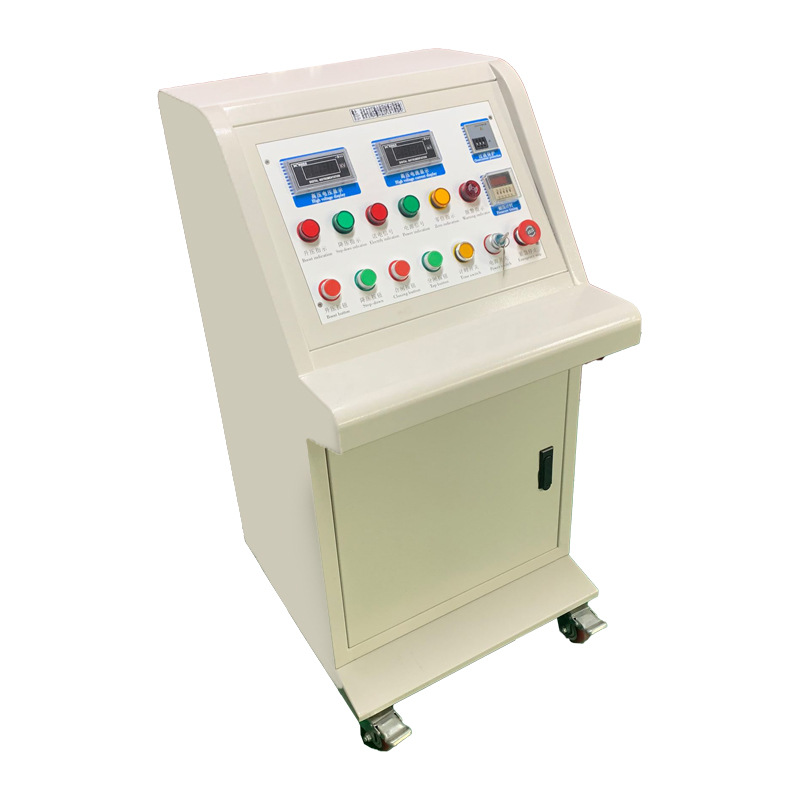

• 合上电源，控制箱(台)电源指示灯亮。
• 按下合闸按钮，合闸指示灯亮。
• 顺时针均匀加压，注视电压表到达的阶段电压幅值及被试品情况直至额定试验电压。
• 持续规定耐压时间并注视电流表及被试品。
• 耐压时间到，注视kV表并迅速将调压器回零。
• 用放电棒经电阻放电，然后直接接地放电。
• 高压部分可能被充电部位一一放电，改变或拆除高压线引线，至此一次(相)试验终止

2、多台串激

概述

我公司设计和生产用多台干式试验变压器串激组合成系列试验装置。由于分散组合都能方便使用，可适合现场多种需要。单个元件重量轻，运输和移动都很方便，使用有较高电压等级的部门在现场能顺利的取得较高的试验电源。

串级组合方式

A.当两台试验变压器作串级联接时，第I台与第II台试验变压器容量之比为2：1，总容量为第I台容量，总电压为两单台最高输出电压之和，电流为容量与总电压之比。例：5kVA/50kV与3kVA/50kV。两台串级使用时总容量为5 kVA ，总输出电压为100 kV，输出电流为50mA。

B.当三台试验变压器作串级联接时，则三台容量之比为3:2:1，总容量同样为第I台容量，总电压为三台输出电压之和。

注：无论两级串、三级串，输出电流严禁超出最后一级额定电流。
