性能特点

1、性  能

时    间：12个断口的固有分、合闸时间，同相同期、相间同期。

重 合 闸：每断口的合－分，分－合，分－合－分过程时间：一分时间、一合时间、二合时间、金短时间、无电流时间值。

弹    跳：每断口的合闸弹跳时间，弹跳次数，弹跳过程，弹跳波形;每断口的分

        闸反弹幅值。

速    度：刚分、刚合速度，速度，时间－行程特性曲线。

行    程：总行程，开距，超行程，过冲行程，反弹幅值。

电    流：分、合闸线圈的分、合闸电流值、电流波形图。

储    能：在仪器的设置界面，打开电压调整功能后，屏幕显示当前电压值。上下键细调，左右键粗调。调整到所需电压后，保持这个界面不动，打开储能开关，就有输出。

动作电压：机内提供DC20～256V/15A数字可调断路器动作电源，自动完成断路器的低电压动作试验，测量断路器的动作电压值。

特点

适用于国内外生产的SF6开关、GIS组合电器、真空开关、油开关的机械特性试验。

的抗干扰能力，在500KV变电站旁路母线带电的情况下，也能轻松试验，精确测量。

直线直线传感器，旋转传感器，安装方便、简捷。

开关动作一次，可得到开关机械特性试验数据及相应的波形图谱。

主机可存储现场试验数据，机内实时时钟，便于存档保存试验日期、时间。

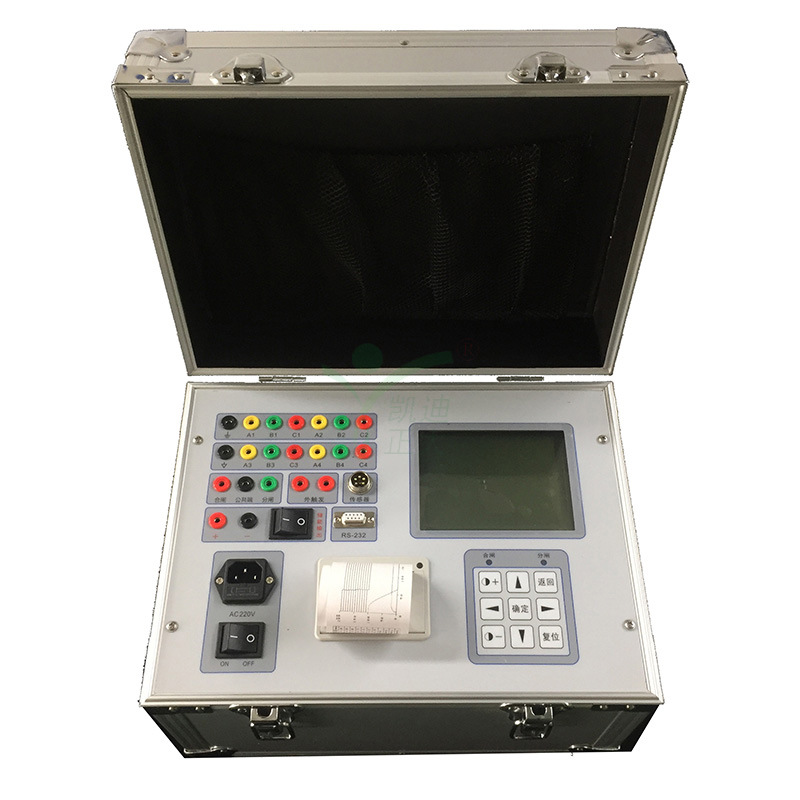

主机大屏幕、宽温度、直透视、背景光液晶、中文显示数据及图谱，液晶对比度电子调节、断电记忆。

中文菜单操作,使用方便。仪器内置打印机，实时快速打印数据及图谱。

术语定义

1.同相同期：同相之中，分（合）闸时间与之差。

2.相间同期：三相之中，分（合）闸时间与之差。

3.平均速度：分（合）闸过程中，动触头总行程的前、后各去掉10%,
                                    取中间80%，动触头运动的行程与时间之比。

4.速度：分（合）闸过程中，动触头开始运动后，取动触头运动每10ms为一个计速单位，直至动触头运动停止，得到若干个速度单元值，其中的单元速度值即为分（合）闸速度。

5.刚分（合）速度：根据被测开关的制造厂不同，开关型号不同，各制造厂定义 了不同

6.的刚分（合)速度:本测试仪将各种不同的定义部分列入其中，供用户自己选择。

使用环境

输入电源  220V±10%  50Hz±10%         大气压力  86～106kpa

温    度  －10～40℃                   湿    度  ≦80%RH

性能

绝缘电阻  ＞2MΩ

介电强度  电源对机壳工频1.5KV耐压1分钟，无闪络与飞弧。

基本参数

时间：量程  4000.0ms+6000ms     分辩率0.1ms

　　　误差  ①100ms以内        0.1ms±1个字

                   ②100ms以上        0.1%±1个字

　　　　      ③同期

速度： 量程　20.00m/s           分辩率0.01m/s

       误差　①0-2m/s以内       ±0.1m/s±1个字

                 ②100ms以上        ±0.2m/s±1个字

行    程：

真空断路器量程：50.0mm分辩率：0. 1mm 误差：1%±1个字

SF6断路器量程：300. 0mm分辩率：1mm 误差：1%±1个字

少油断路器量程：1000.0mm分辩率：1mm 误差：1%±1个字

电    流： 量程 20.00A               分辩率0.01A

输出电源： DC20～256V数字可调/20瞬时工作）

外形尺寸： 360mm(L)×280mm(W)×300mm(H)

重　　量： 9kg
