  • KDGK-HA 高压开关动作特效测试仪
  • KDGK-HA 高压开关动作特效测试仪
产品编号:

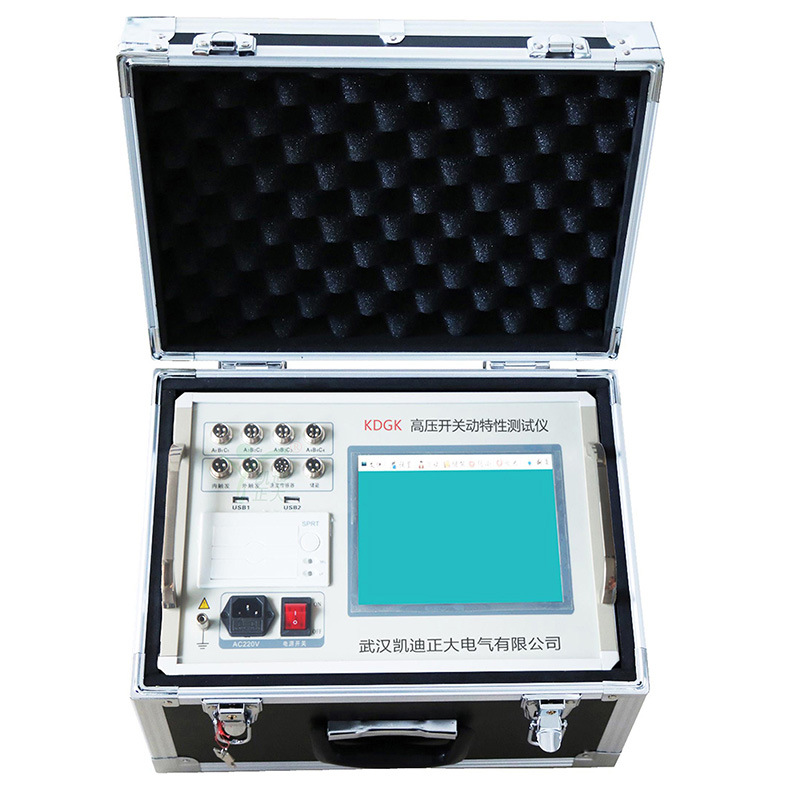

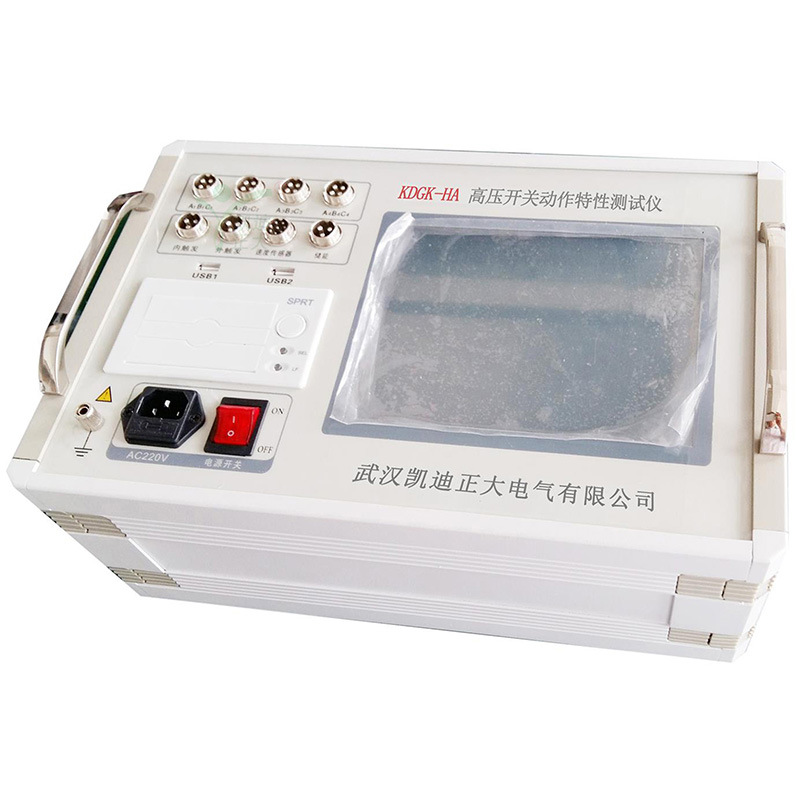

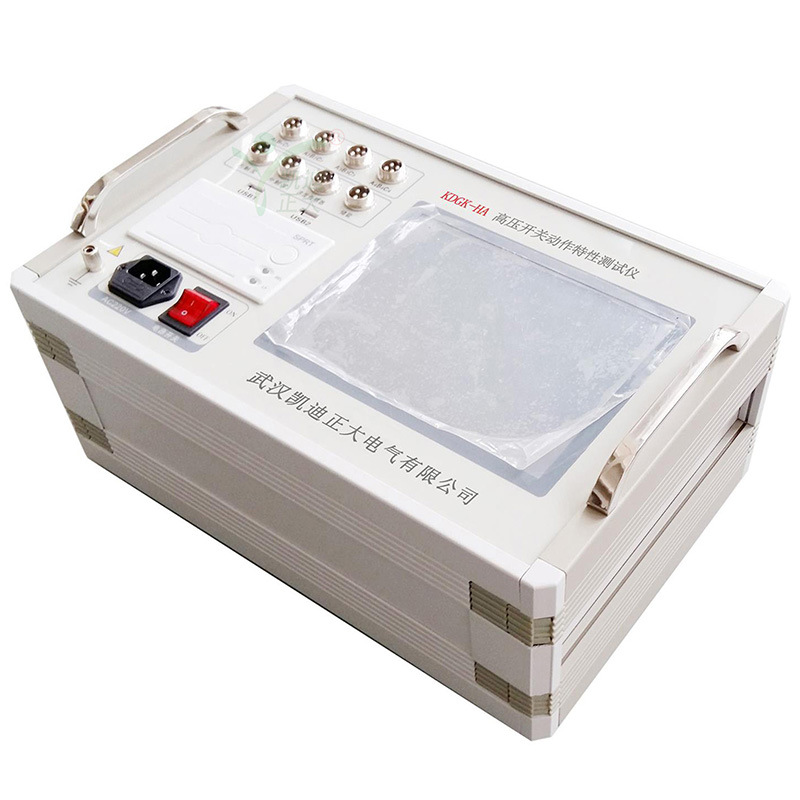

KDGK-HA 高压开关动作特效测试仪

参考标准:

相关信息:无相关信息

注: 关于产品购买、技术维护等服务,欢迎咨询!在线咨询

产品概述

产品特点

1.8.4寸进口高亮彩色大屏,在太阳光下清晰可见,嵌入式操作系统,windows操作界面,界面直观,触摸屏,便于现场操作人员使用。


2.高速热敏打印机,方便现场打印测试数据。


3.机内集成式操作电源,无须现场二次电源,现场使用方便快捷。可提供DC20~265V可调电源,电流20A。整定分、合闸线圈的动作电压值,并可做断路器的低电压动作试验。


4.配备直线传感器、旋转传感器、万能传感器以及支架、专用固定多功能接头,安装方便,简捷。


5.重合闸:每断口的合-分,分-合,分-合-分过程时间;金短时间、无电流时间值;


6.弹跳:每个断口的合闸弹跳时间,弹跳次数,弹跳过程,弹跳波形;每个断口的分闸反弹幅度值;


7.速度:刚分、刚&速度,最大速度,时间-行程特性曲线;


8.行程:总行程,开距,超行程,过冲行程,反弹幅度值;


9.辅助触点:可以进行合、分辅助触点时间测量;


10.定义速度:可以在一起上实现速度定义的增加,、删减;


11.速度再计算:做完一次实验,可以选择不同的速度定义,进行刚分、刚合速度的重新计算,无需再次实验;


12.动作电压:机内集成式操作电源,无须现场二次电源,现场使用方便快捷。可提供DC20~265V可调电源,电流20/30A。整定分、合闸线圈的动作电压值,并可做断路器的低电压动作试验;


13.配备直线传感器、旋转传感器、万能传感器以及支架、专用固定多功能接头,安装方便,简捷;


14.适用于国内生产的SF6开关、GIS组合电器、真空开关、油开关;


15.开关动作一次,得到数据及图形;


16.主机可存储六千组现试验数据(可扩展存储卡),机内实时时钟,便于存档;


17.配备U盘接口,可直接把数据保存到U盘,上传到计算机进行分析、保存;


18.内含包络线,通过多台(2-10台)开关测试的数值,生成标准包络线,进行分析对比,还能进行开关震动频率分析;


19.内部抗干扰电路可满足800KV变电站内可靠使用。

详细参数

1.时间测量:
12路 固有分闸(合闸)时间
分闸(合闸)相内不同期
分闸(合闸)相间不同期
合闸(分闸)弹跳时间(弹跳次数)
内触发测试范围:0.01ms~20s,分辨率:0.01ms
外触发测试范围:0.01ms~200s,分辨率:0.1ms,
在1000ms以内准确度:0.05%±1个字


2.速度测量:刚分(刚合)速度
指定时间段(行程段或角度段)平均速度


3.测速范围:1mm传感器 0.01~25.00m/s,
0.1mm传感器 0.001~2.50m/s
360°角度传感器 1周波/ 0.5°


4.行程测量:动触头行程(行程)
接触行程(开距)
超行程
过冲行程或反程


5.传感器测量范围:
50mm传感器:0~50mm,分辨率:0.1mm
360°线传感器:360о,测量范围:0~1000mm分辨率:0.25о
选配传感器:300mm、1000mm、加速度传感器,分辨率:0.1mm


6.电流范围:最大电流输出为30A,分辨率:0.01A。


7.供电电源 :AC 220V±10%;50Hz±2%


8.直流电源:输出电压:30-265V连续可调,DC110V:≤ 30A(短时),DC220V:≤ 20A(短时),


9.隔离开关测量范围:
⑴、电压输出:DC30~265V(可调);
⑵、电源输出时间:0.01-20秒(可设置);
⑶、断口信号最大采集时间为20秒;
⑷、可测断口合、分闸时间、三相不同期、弹跳时间及次数


10.主机体积:380×280×170mm


11.使用环境: -10℃~+50℃


12.相对湿度:≤90%
