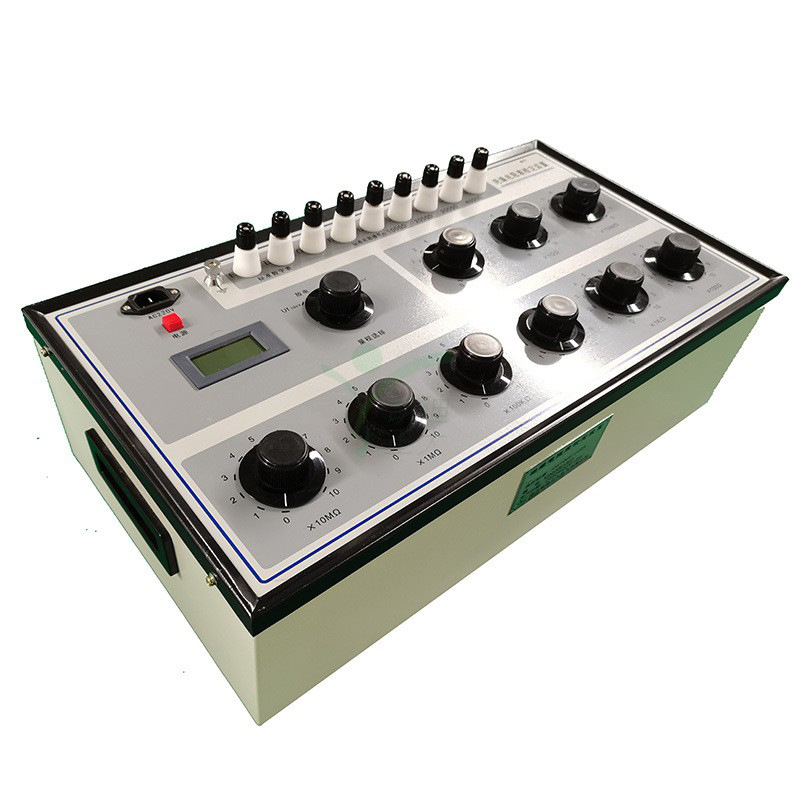

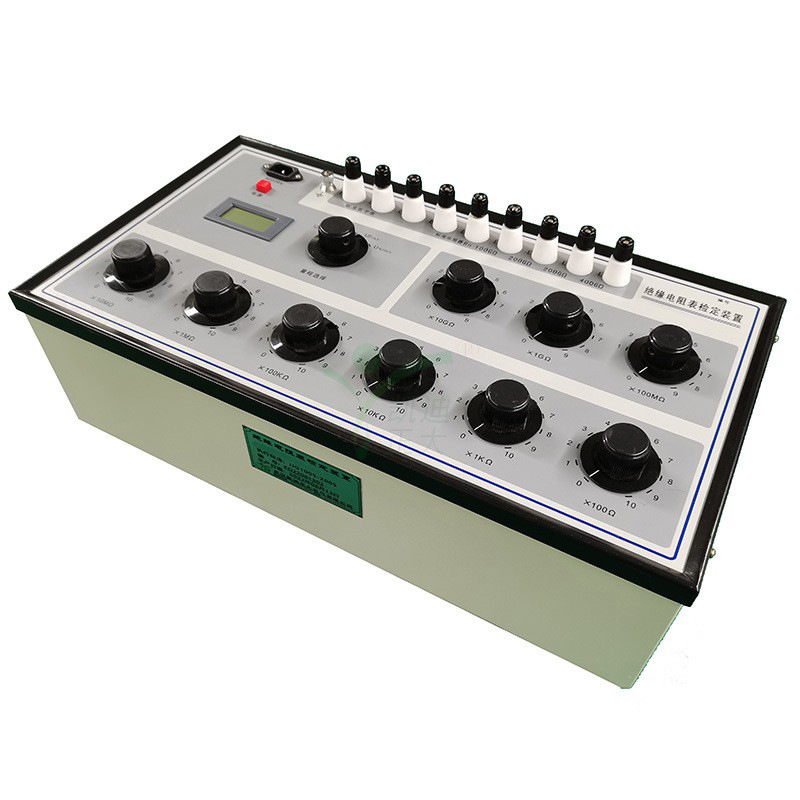

绝缘电阻表检定装置是依据JJG1005—2019《电子式绝缘电阻表检定规程》、JJG622—1997《绝缘电阻表（兆欧表）检定规程》的有关检定项目要求，并参考电力行业标准DL/T845.1—2004《电子式绝缘电阻表》通用技术条件中的相关内容设计制造的专用设备，用于检定电子式绝缘电阻表的示值误差、跌落电压（Ud）。与本公司生产的恒速器（KDCY3型）配合可检定指针式兆欧表的示值误差、开路电压（Uk）、中值电压（Uz）、峰值电压（Uf）。具有结构紧凑、性能稳定、使用方便等特点。是各工矿、企事业单位用来检定各类绝缘电阻表的设备。

本绝缘电阻表检定装置主要用来检定额定电压≤10kV的各类绝缘电阻表，也可在绝缘电阻表生产、修理中作标准器具。其电阻器部分可单独使用。数字表部分可测最高10000V的直流电压。



本检定装置的主要技术性能如下：



㈠ 标准数字表

1、测量范围：电压量程：0～10000V



2、基本误差：

直流电压U	≤1000V：  ±（0.4%读数+0.1%满度) ＞1000V：  ±（0.5%读数+0.5%满度)
峰值电压（Uf）	≤1000V：  ±（1%读数+0.5%满度) ＞1000V：  ±（0.5%读数+0.5%满度)



3、数字表的响应时间约25秒。



㈡ 标准电阻器

1、标准电阻器由一串900G的固定电阻和九个电阻盘组成即：100GΩ+2×200GΩ+400GΩ+9×(104+103+102）MΩ+10（10+1+0.1+0.01+0.001+0.0001）MΩ，阻值范围：0～1000011.1110 MΩ，最小步进100Ω，最高耐压10kV。

十进盘阻值	固定电阻	×10000 MΩ	×1000 MΩ	×100 MΩ	×10 MΩ	×1 MΩ	×0.1 MΩ	×10 kΩ	×1 kΩ	×0.1 kΩ
等级 指数	5		2	1	0.5	0.2
最高使用电压、电流	10kV				5000V	2500V	500V	8 mA	20 mA	50 mA

2、各十进盘的等级指数和最高使用电压或电流

3、残余电阻值小于1Ω，变差不大于0.1Ω。

4、环境参考条件：20+2-3 ℃，相对湿度：50%±10%.

5、标称使用环境:温度23±5℃，相对湿度：25%～60%。

6、线路对外壳的绝缘电阻：≥1×1011Ω。

7、电源电压: AC220V   50HZ。

8、外形尺寸：600mm×323mm×220mm。

9、重量：约10kg。
