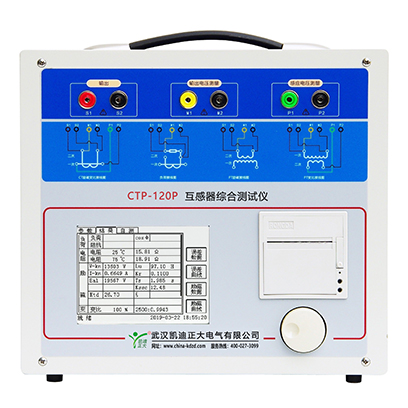

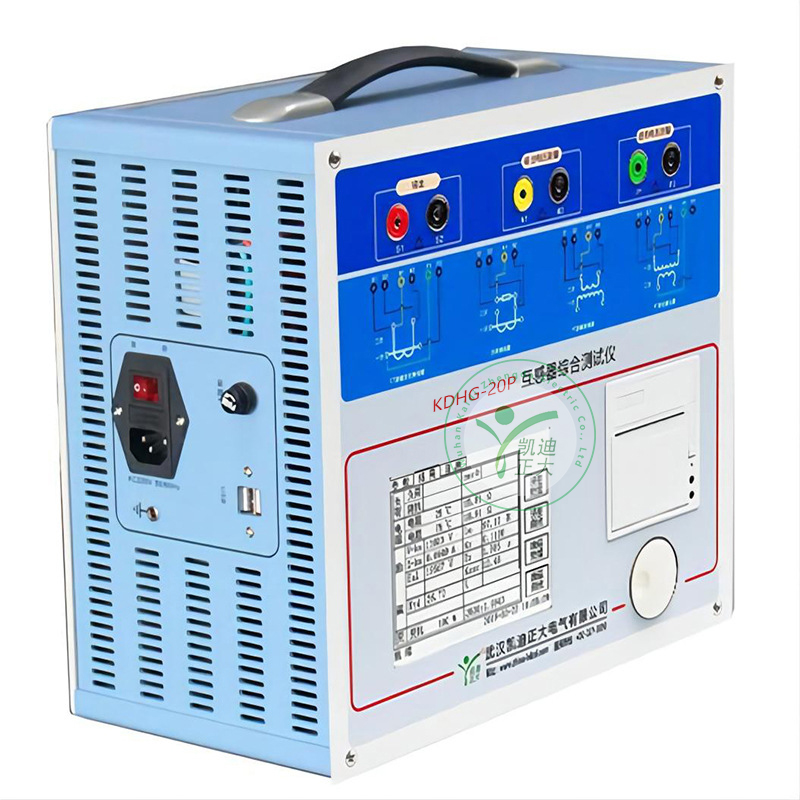

CTP-120P互感器综合测试仪

功能与用途

装置设计用于CT、PT的以下试验：
二次绕组直流电阻测量
励磁特性试验与数据分析
变比试验和极性试验
CT二次回路负荷测量

技术特点

基于高新的变频法测试CT的伏安特性曲线，输出最大仅180V的交流电压和12A的交流电流，却能应对拐点高达30kV的CT测试。
功能全，满足各型CT（含高拐点、大变比以及变压器套管CT）的励磁、变比、相位、极性、二次绕组电阻、负荷、比差以及角差等稳态或暂态特性测试。
可遵照GB20840、GB1208 (IEC60044-1)、GB16847 (IEC60044-6)等标准对CT进行测试和分析，自动给出拐点电压/电流、10％误差曲线、5％误差曲线、准确限值系数（ALF）、仪表保安系数（FS）、二次时间常数(Ts)、剩磁系数(Kr)、准确级、饱和和不饱和电感等参数。
只需一次测试，即可得出CT在1%~120%额定电流、不同负荷下的角差、比差，试验结果也可扩展到其他电流范围与负荷。
可测试互感器实际负荷的大小与功率因数。
可完成电磁式PT的励磁试验、变比试验以及极性检查。
界面友好美观，中文图形界面，5.7寸图形透反式LCD，阳光下可视。
采用旋转鼠标操作，操作简单，快捷方便，易掌握。
装置可存储1000组测试数据，掉电不丢失。可实时通过U盘导出，也可调取历史数据进行分析、比对。
赠送上位机软件，生成Word格式试验报告，实现变参数分析、光标读数、曲线比对等功能。
设备轻小便携，面板自带打印机，可自动打印生成的试验报告。


主要技术参数

输出电压： 0~180V (RMS)
输出电流： 0~12A (RMS)，峰值36A
电压测量精度： 准确度：±0.1%
电流测量精度： 准确度：±0.1%
CT变比测量范围：     1~30000；准确度：±0.2%
PT变比测量范围：     1~10000；准确度：±0.2%
相位测量： 准确度：±5’，分辨率：0.5’
二次绕组电阻测量范围：0.1~300Ω 分辨率：0.2mΩ  准确度：0.2%±2 mΩ
交流负载测量：   0~300VA分辨率：0.02VA  准确度：0.2%±0.2 VA
输入电源电压：   AC220V±20%，50HZ
工作条件： 温度：-10℃~50℃，   湿度：≤90%
尺寸： 330mm×310mm×170mm
重量： <9kg
