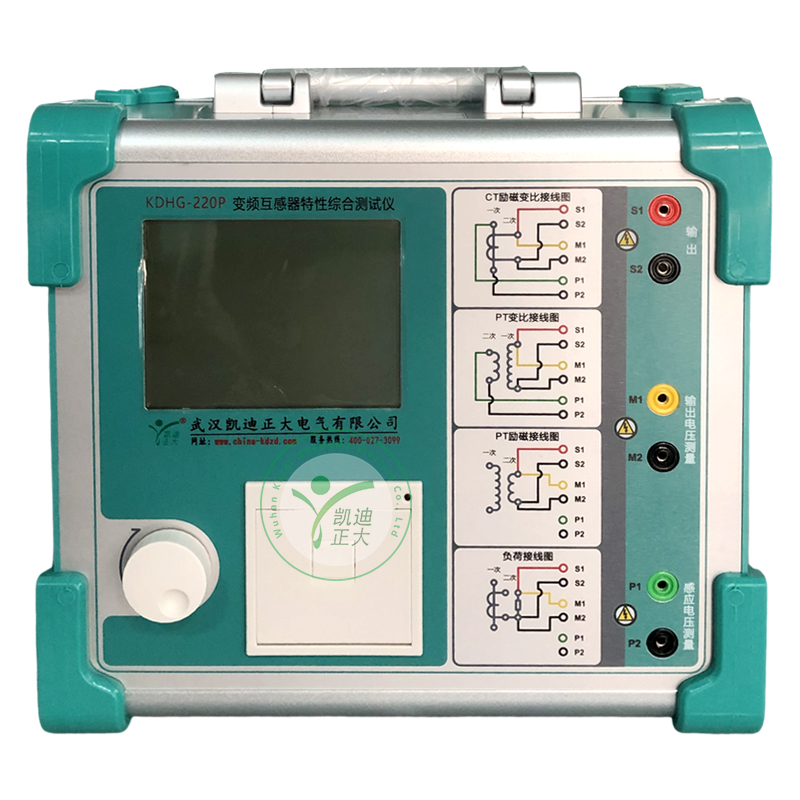

KDHG-220P变频互感器特性综合测试仪是由本公司在广泛听取用户意见、经过大量的市场调研、深入进行理论研究之后研发的新的电流、电压互感器测试仪器。装置采用高性能 DSP和ARM的制造工艺，保证了产品性能稳定可靠、功能完备、自动化程度高、测试效率高，是电力行业用于互感器的专业测试仪器。

功能全面，既满足各类CT(如;保护类、计量类、TP类)的励磁特性(即伏安特性)、变比、极性、二次绕组电阻、二次负荷、比差以及角差等测试要求，又可用于保护类 PT 电磁单元的励磁特性、变比、极性、二次绕组电阻等测试。

自动给出拐点电压/电流、10%(5%)误差曲线、准确限值系数(ALF)、仪表保安系数(FS)、二次时间常数(Ts)、剩磁系数(Kr)、饱和及不饱和电感等 CT、PT 参数。★可精确测量变比差与角差，比差最大允许误差土0.05%，角差最大允许误差士2min，能够进行0.2S级电流互感器的测量，变比测量范围为1~50000

测试满足GB20840.1(IEC60044-1)、GB20840.2(IEC60044-6)、GB20840.3等

基于低频法测试原理,输出最大仅180V的交流电压和12Arms(36A 峰值)的交流电流，能应对拐点高达65KV的CT测试。

界面友好美观，全中文图形界面。

装置可存储 2000 组测试数据，掉电不丢失。试验完毕后用U盘存入PC机，用软件进行数据分析，并生成 WORD 报告。

5.7寸图形透反式LCD，阳光下清晰可视。

测试简单方便，一键完成CT直阻、励磁、变比和极性测试，而且除了负荷测试外，CT其他各项测试都是采用同一种接线方式。

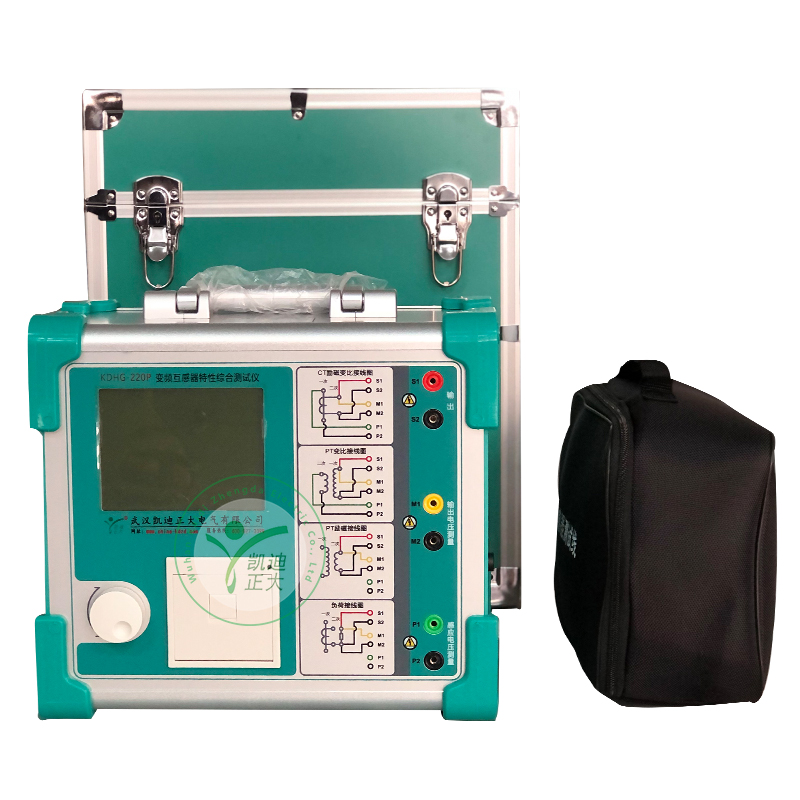

易于携带，装置重量<9Kg。

测试用途：保护类 CT，保护类 PT

输出：0~180Vrms，12Arms，36A（峰值）

CT 变比范围：1~30000

CT变比测量精度：±0.05%

PT 变比范围：1~10000

PT 变比测量精度：±0.2%

相位测量精度：±2min

相位测量分辨率：0.5min

二次绕组电阻测量范围：0~300Ω

二次绕组电阻测量精度：0.2%±2mΩ

交流负载测量范围：0~1000VA

交流负载测量精度：0.2%±0.02VA

输入电源电压：AC220V±10%，50Hz

工作环境：温度：-10℃~50℃，湿度：≤90%

尺寸、重量：尺寸 340mm x 180mm x 330mm，重量 <9kg
