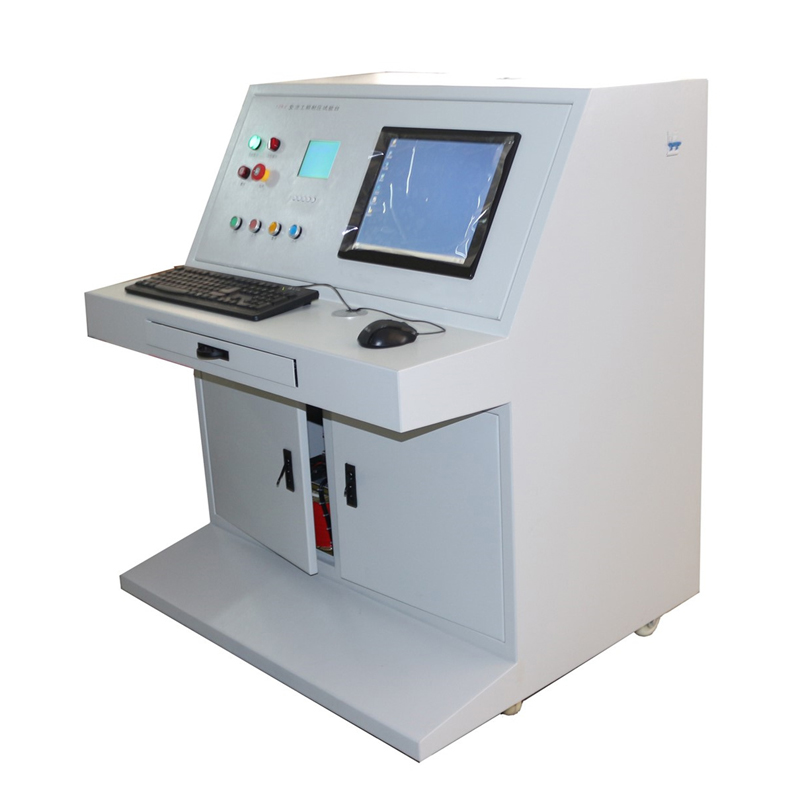

KDYD-JC智能击穿电压测试仪

又称为电气绝缘强度试验仪、介质强度测试仪等,主要适用于固体绝缘材料(如:塑料、橡胶、层压材料、薄膜、树脂、云母、陶瓷、玻璃、绝缘漆等绝缘材料及绝缘件)在工频电压或直流电压下击穿强度和耐电压的测试。

参考标准: GB1408.1-2006《绝缘材料电气强度试验方法》

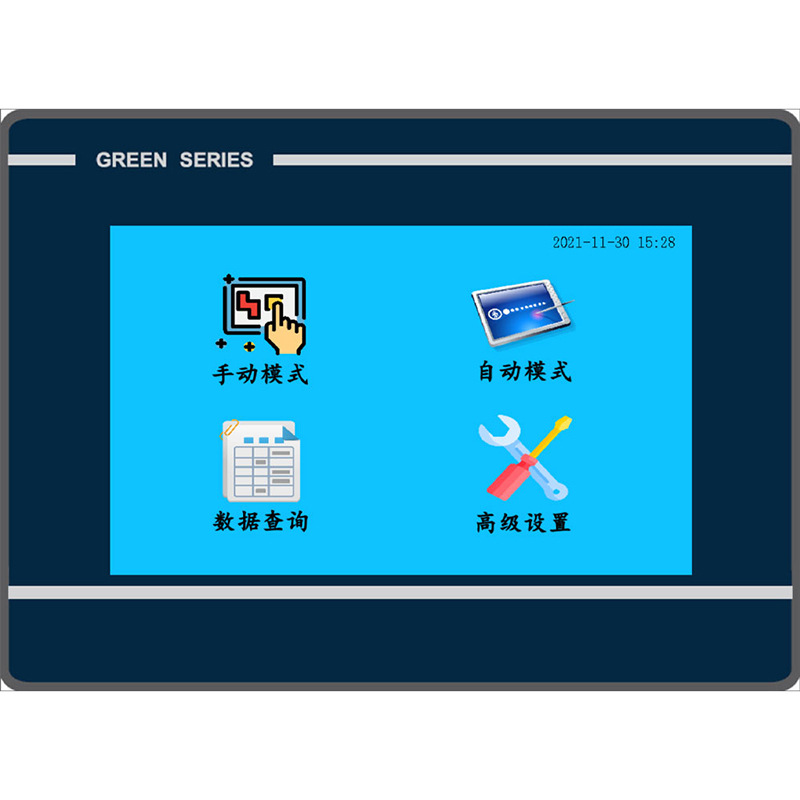

  • 由设备为触摸屏进行操作控制
  • 控制面板简洁,功能标注明确,操作简单
  • 可记录并同时显示10次试验记录,方便试验数据的对比分析

相关信息:无相关信息

注: 关于产品购买、技术维护等服务,欢迎咨询!在线咨询

产品概述

KDYD-JC系列电压击穿试验仪根据国家GB1408.1-2006《绝缘材料电气强度试验方法》其作用可称为电气绝缘强度试验仪、介质强度测试仪等。其工作原理是:把一个高于正常工作的电压加在被测设备的绝缘体上,持续一段规定的时间,加在上面的电压就只会产生很小的漏电流,则绝缘性较好。程控电源模块、信号采集调理模块和计算机控制系统三个模块组成测试系统,带报警和时间控制功能。
KDYD-JC系列电压击穿试验仪主要适用于固体绝缘材料(如:塑料、橡胶、层压材料、薄膜、树脂、云母、陶瓷、玻璃、绝缘漆等绝缘材料及绝缘件)在工频电压或直流电压下击穿强度和耐电压的测试。广泛应用于电力电子行业、机械工业部、研究所、军工研究、绝缘材料生产单位的高电压击穿试验而设计制造的。



产品特点

1、由设备为触摸屏进行操作控制。
2、如需进行曲线分析,可配备计算机,只进行数据及曲线记录功能,不进行设备控制,避免了试验人员在计算机和设备间交替操作,更人性化。
3、设备具有试验参数记忆功能,相同试验条件不需要每次试验都进行设置,且断电仍会记忆最后一次试验设置参数。

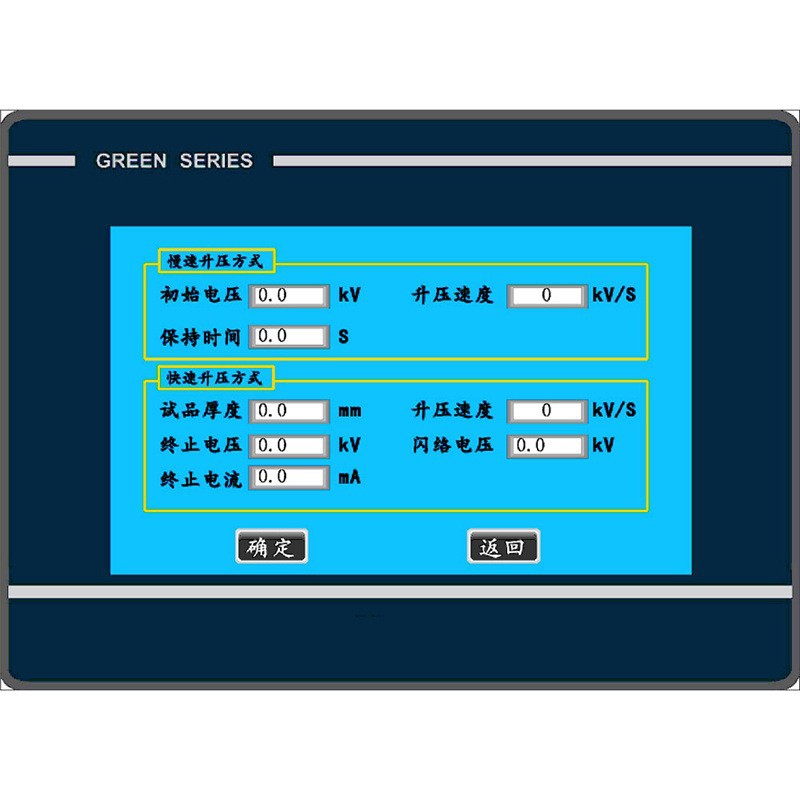

4、试验界面简单明了,且配有示意曲线说明,参数不同,曲线走势不同,方便理解。
5、控制面板简洁,功能标注明确,操作简单。
6、可记录并同时显示10次试验记录,方便试验数据的对比分析。且可以舍弃不理想的一组数据。
7、设备试验界面采用实时显示的方式,更方便试验过程的观看。
8、设备具有安全警告提示,在未关闭试验箱门时试验无法开始,且会弹出警告,在满度(即:高压变压器无输出)时会弹出警告,且试验过程中如果开门,试验会自动结束。
9、设备配有三色报警。(选配)

详细参数

电压 型号 5KV 10KV 20KV 50KV 100KV 150KV
1 输入电压                             AC220V   50Hz
2 输出电压 AC:0~5kV; DC:0~5kV AC:0~10kV; DC:0~10kV AC:0~20kV
DC:0~20kV
AC:0~50kV; DC:0~50kV AC:0~100kV; DC:0~100kV  AC:0~150kV; DC:0~150kV
3 输出功率 0.5kVA 1kVA 2kVA 3kVA 10kVA 15kVA
4 测量范围 AC:0.05~5kV; DC:0~5kV AC:0.5~10kV; DC:0.5~10kV AC:1~20kV; DC:1~20kV AC:1~50kV; DC:1~50kV AC1~100kV; DC1~100kV AC1~150kV; DC1~150kV
5 测量误差 ≤ 2%
6 升压速率 0.025kV/s~0.5/s 0.05kV/s~1kV/s 0.1kV/s~2kV/s 0.20kV/s~5kV/s 0.02kV/s~10kV/s 1kV/s~10kV/s
7 耐压时间                                  0~4H(空载)
8
9
漏电流                                  可由计算机软件自由进行设定
电源   交流220V±10%的单相交流电压和50Hz±1%的频率
10 试验环境   温度:15 ~ 30℃,相对湿度:30%~65%能够稳定运行。
11 外形尺寸   长×宽×高:1000×1000×1400 mm
12 设备自重   150kg   300kg
13 接地要求 仪器需要单独接地,接地附合国家标准要求,金属棒深埋地下至少要1.5米以下
