  • KDDAC-30 电缆振荡波局部放电检测定位系统
  • KDDAC-30 电缆振荡波局部放电检测定位系统
产品编号:

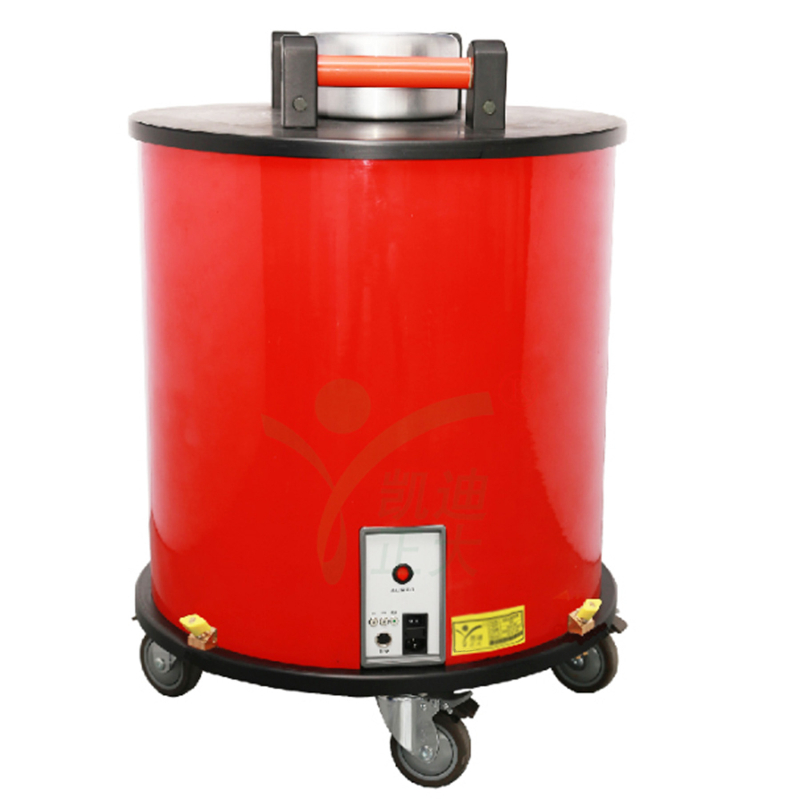

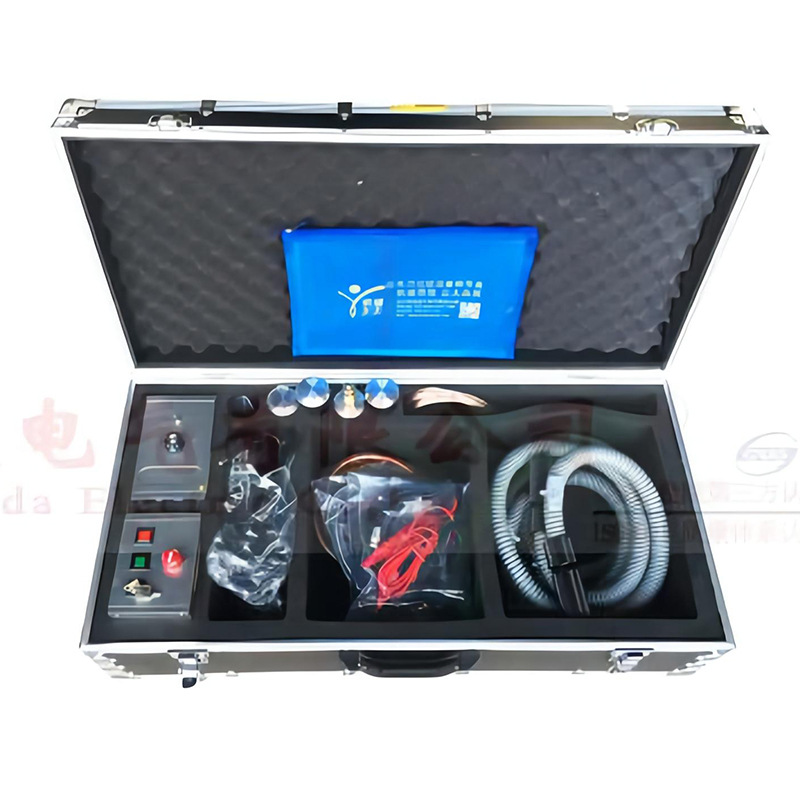

KDDAC-30 电缆振荡波局部放电检测定位系统

  • 销售热线: 027-83551828/83551858
  • 图文传真: 027-83551868
  • 技术支持: 15802742463
  • 参考标准:
  • 浏览次数:
在线咨询

产品概述

  KDDAC-30电缆振荡波局部放电检测定位系统是一种用于电缆现场检测与状态诊断的新型技术工具,具有简单实用、体积小、便于运输、可在交流电压条件下进行非破坏性试验、绝缘性能检测与评估手段多样化等特点。采用阻尼交流电压(Damped AC Voltage,简称DAC)耐压试验与局放检测相结合的方式,为发现电缆线路绝缘中潜在缺陷提供了有效手段。此外,借助介质损耗现场测量技术,可进一步实现高压电缆绝缘老化程度的状态评估。

  KDDAC-30电缆振荡波局部放电检测定位系统在测试过程中产生的局放交流电压最高可达 30kV,并结合先进的系统硬件与系统软件来进行诊断,主要包括:

  u含高压智能升压单元;

  u振荡电感;

  u分压单元/局放耦合单元;

  u局放信号滤波放大单元;

  u高压开关单元;

  u嵌入式控制面板单元;

  u介损测量单元;

  u最新半导体技术;

  u最新的激光控制技术;

  u先进的数字式信号处理器和滤波技术;

  先进的无线网络控制技术。



产品特点

  1. 局放振荡波单元为一体化设计,内含高压线圈、高压分压器、高压开关、局放耦合电容、耦合单元以及局放探测器。

  2. 测控主机协调整个系统的运行,通过无线网络和局放振荡波单元进行通信,控制局放振荡波单元运行,并采集、存储和分析分压器/耦合器采集的局放振荡波信号和局放信号。

  3. 具备局放测量與定位功能:2nC-1000pC

  4. 具备频域滤波功能

  5. 具备小波滤波功能

  6. 符合国际标准的耐压试验功能

  7. 显示耐压试验时局放水平及趋势

  8. 分析时校准波形参考功能

  9. 随时修正局放分析结果

  10. 自动校准电缆长度、接头位置和波速

  11. 具备测量局放起始电压、局放熄灭电压和局放水平

  12. 同时定位多个局放缺陷的位置

  13. 自动测量电缆电容量

  14. 自动测量电缆介损tanδ

  15. 根据电缆长度自动调整频带宽度以得到最佳反射波形

  16. 充电时间不超过2秒,测试时间100ms以内,无损测试

  17. 具备补偿功能,真实还原局放量的实际大小

  18. 具备混合电缆波速误差修正功能

  19. 自动和手动分析功能

  20. 电缆长度修正功能

  21. 紧急停机功能和安全控制回路

  22. 测试结果报表生成、打印功能

  23. 无线连接,排除现场信号干扰

  24. 实时局放水平、位置显示功能

  25. 局放水平、局放次数切换显示

  26. 测试数据和分析结果浏览功能

  27. 配备模拟软件,完整地再现现场试验数据的分析过程

  28. 全中文操作界面,能够记录振荡电压波形和局放信号波形;

  29. 自动显示振荡电压波形频率、幅值和采样时间宽度等;

  30. 能对局放信号波形展开分析;

详细参数

  供电电源 220VAC±10%,50Hz

  振荡波输出最大电压 30kV

  振荡频率范围 20Hz~300Hz

  测试电缆长度范围 200m~20km

  高压充电电流 5mA

  高压开关 触发方式:激光触发高压开关

  高压开关控制 导通时间:1µs

  开关导通电阻:小于1Ω

  光纤通信

  局放测量范围 1pC~100nC

  局放水平检测与带宽 符合国际电工委员会IEC60270标准

  局放定位带宽 150kHz~45MHz自动调节

  局放定位测量精度 电缆全长1 % (最小分辨率2m)

  介质损耗测量范围 0.1 %~10 %

  局放实时采样率 100MHz

  局放采样存储深度 32MB(可记录300ms数据长度)

  控制方式 无线控制

  局放校准模式 自动/手动

  校准模式下时域脉冲反射定位接头功能 自动锁定接头位置
