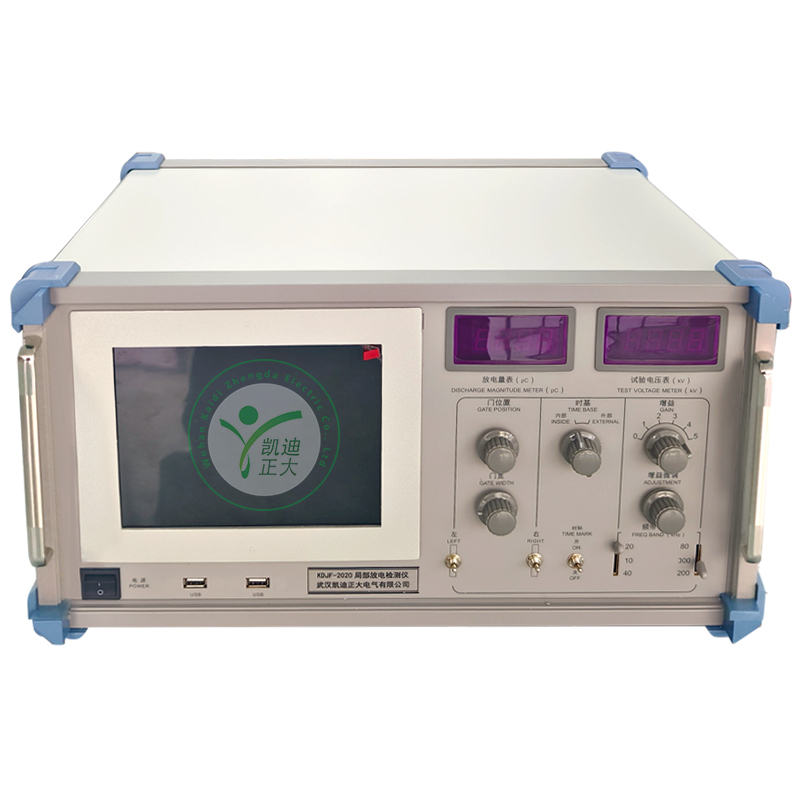

局部放电测试仪保持了成熟型号产品检测灵敏度高，试样电容覆盖范围大，适用试品范围广，输入单元（检测阻抗）配备齐全，频带组合多（九种）的优点。操作、及结构安装形式与以往型号完全兼容，便于已有系统设备的升级改造。

局部放电信号经数字化处理后，采用液晶显示器替代传统的示波管显示。

操作与传统的模拟式局部放电测试仪器相同，简单易学。

自由选择椭圆、直线、正弦显示方式

采用数字开窗技术，可避免干扰对测量的影响。

任意相位开窗，单窗、双窗任选，椭圆150度旋转。

可对当前放电图谱作定格保存处理，静态对局部放电脉冲进行观测、分析。

可对当前放电图谱进行保存，实现测试结果的可追溯性。

主要技术指标

1、可测试品的电容量范围6pF--250μF

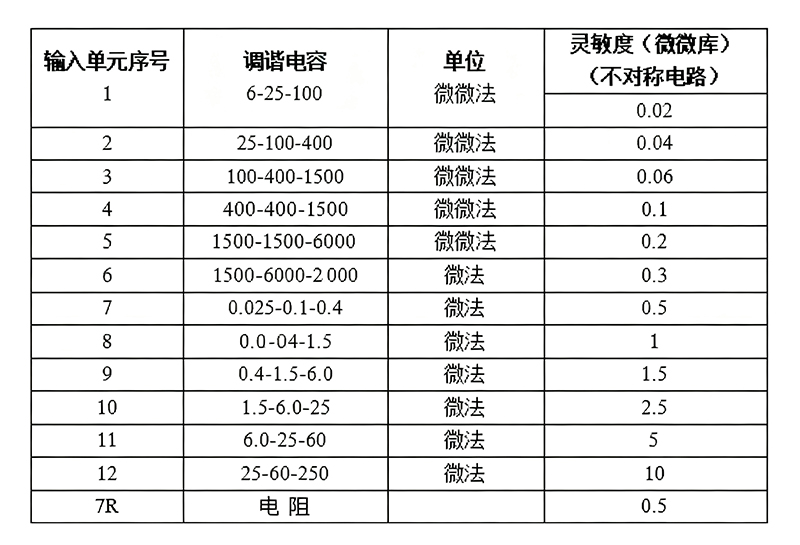

2、检测灵敏度




3、放大器频带：

①低端：10kHz、20kHz、40kHz任选。
②高端：80kHz、200kHz、300kHz任选。



4、放大器增益调节：
粗调六檔，檔间增益20±1dB；细调范围≥20dB。



5、时间窗：
①窗宽：可调范围15°~150°；
②窗位置：每一窗可旋转0°~170°；
③两个时间窗可分别开或同时开。



6、放电量表：
数字表头：以3½LED数字表显示；
0-100.0误差<±5%(以满刻度计)。



7、椭圆时基：
①频率：50Hz、100Hz、150Hz、200Hz、400Hz。
②椭圆旋转：以30°为一档，可作150°旋转。
③显示方式：椭圆－直线－正弦。



8、试验电压表：
①量程：100kV（可扩展）。
②显示：3½数字电压表指示。
③精度：优于±5%（以满刻度计）。



9、具有零标功能，有利于局部放电的识别。

10、体积：500*500*210（宽*深*高）mm3。

11、重量：约16kg。
