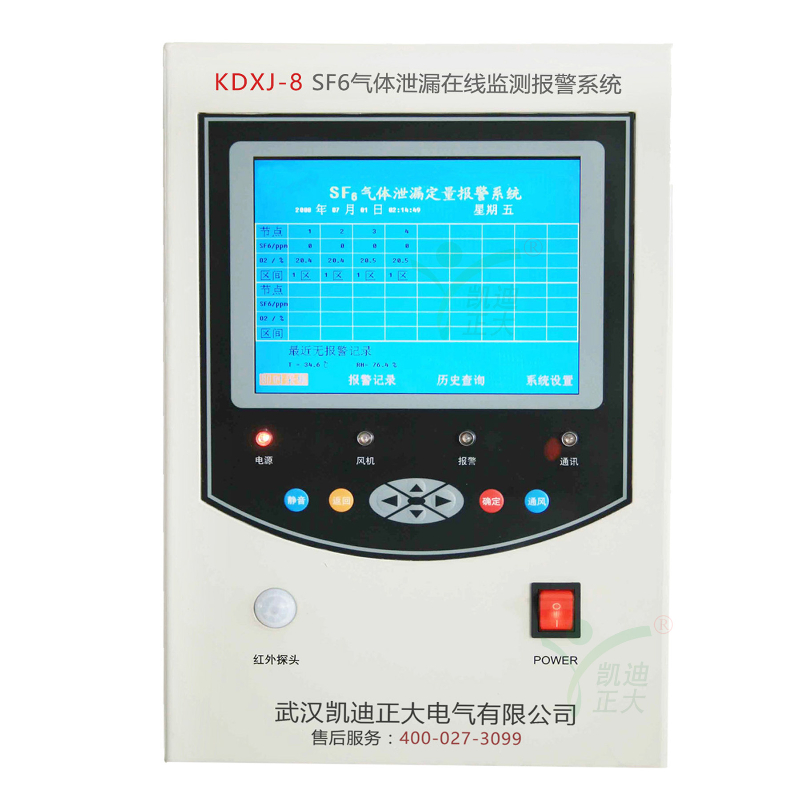

KDXJ-8 SF6气体泄漏报警系统

参考标准:

相关信息:KDXJ-10 SF6气体泄漏报警系统

注: 关于产品购买、技术维护等服务,欢迎咨询!在线咨询

产品概述

  KDXJ-8 SF6气体泄漏报警系统主要检测环境空气中SF6气体含量和氧气含量,当环境中SF6气体含量超标或缺氧,能实时进行报警,同时自动开启通风机进行通风,并具有温湿度检测、工作状态语音提示、远传报警、历史数据查询等诸多丰富功能。

  KDXJ-8 SF6气体泄漏报警系统采用声速原理,能够实时、定量测量SF6浓度,哪怕在SF6浓度在50ppm(v/v)也能有效地检测。不仅可以达到保障人身安全的目的,而且还能确保设备正常运行;原装进口高稳定的超声波传感器和氧传感器,可以为现场工作人员提供更多一层可靠保护。可广泛应用于各种电压等级的SF6开闭室、SF6开关室、 组合电器室(GIS室)、SF6主变室等。

  KDXJ-8 SF6气体泄漏报警系统采用进口新型高灵敏度SF6-O2传感器和温度、湿度传感器。当室内SF6及O2的浓度发生微小变化时都能及时的反映出。传感器将监测的 SF6气体通过热裂解联合成化学的方式转换成电信号,经信号放大、抗干扰网络,由16位高精度A/D转换成数字信号送入单片计算机。单片机对信号进行分析处理,零点跟踪将结果通过485总线模块传送到主控制器,主控制器对数据处理、存储、彩色显示、报警、风机控制,并将结果传送到远程计算机。

  当发生SF6气体泄漏时,由于SF6气体的密度是空气的5倍多,积累于低层空间,并造成局部缺氧,引起重大事故。本系统采用多组新型高灵敏度进口SF6-O2传感器及温、湿度传感器,当室内SF6及O2的浓度发生微小变化时,传感器立即能响应这一些变化,哪怕SF6浓度在10ppmv也能有效地监测。传感器监测的浓度变化量通过变送器,A/D模块、485通讯模块及单片机控制转换成485通讯数字信号,通过现场RS-485总线将信号送至主控制器内,由主控制器进行数据处理和存储,并判断是否报警,启动风机及远程通讯等功能。

  KDXJ-8 SF6气体泄漏报警系统最多可监控环境中32个监测点,也可采用多重主控单元组网控制,并与电站自动化系统进行通讯等功能。对室内SF6浓度、O2的浓度进行有效地监控,极大地提高了无人值守变电站运行的安全性,特别是对日常巡视和维护人员的人身安全得到可靠的保障。

  KDXJ-8 SF6气体泄漏报警系统系统分为三大模块:(1)、气体取样模块,主要完成各测量点气体分别取样功能;(2)、气体分析模块,主要完成SF6定量分析,O2定量分析、温湿度测量功能;(3)、主机及辅助功能模块,主要完成各模块协调工作,显示、报警、启动风机等功能。

产品特点

  先进的测试原理

  KDXJ-8 SF6气体泄漏报警系统采用声速原理,可定量、实时在线测量SF6泄漏气体含量,克服了传统测量方法如负电晕放电法和卤素传感器法只能定性判别是否越限的缺陷,能够准确得到气体中SF6含量。

  高可靠性

  KDXJ-8 SF6气体泄漏报警系统采用双差分处理方法,有效克服了温度、湿度对测量结果的影响,消除了传统产品的缺陷。系统经检测,安全符合《JJG 914-1996六氟化硫检漏仪检定规程》要求!

  安全性

  KDXJ-8 SF6气体泄漏报警系统采用24V直流电源通往各采集点,避免了其它系统采用220AC电源,确保系统的安全性。

  多重检测功能

  KDXJ-8 SF6气体泄漏报警系统主要针对SF6气体泄漏和缺氧状况进行检测,并兼有温度、湿度等环境数据的辅助检测功能,完全符合《电业安全工作规程》要求。

  早期现场报警技术

  微量检测技术能发出早期现场警报,并指示气体泄漏位置,及时通知危险地点内人员疏散,寻找及消除泄漏源,保护运行设备。

  现场总线设计

  一根电缆连接所有采集器及主机,可分立可组合,具有很高的现场适应性。

  多点组网检测

  单个变电站最多120点同时检测,满足现场环境需要,提高检测可靠性。

  远程监控功能

  KDXJ-8 SF6气体泄漏报警系统采用CDT通讯规约,可将数据传送到远方控制中心。系统带有的远程监控软件,具有多年安全运行经验,系统稳定、扩展性好,具有数据组态、图形组态、曲线分析、数据报表、历史数据查询等功能。

  多种通讯方式

  远程通讯可以采用多种通讯介质,包括光纤、载波、以太网、电话线等。

  报警记录查询功能

  主机配有大容量数据存储器,可存储多条报警记录,方便查询。

  历史数据记录和查询

  主机配有大容量数据存储器,可存储大量测量数据,方便查询。

  红外监视功能

  可选配,检测工作人员进入工作范围,自动语音提示实时检测结果,加强现场工作人员的直观感觉。

  免维护设计

  尽心的电气设计,整机无可调节器件,高等级、品质保证的元器件选用,优异的抗干扰性能。

详细参数

  工作环境

  温度范围:-10℃~+50 ℃

  湿度范围:≤95%RH

  地震等级:7度

  大气压力:86kPa~106kPa

  SF6测量指标

  测量范围:0~30000ppmv

  报警点:可在200~1000ppmv内设置,默认1000ppmv

  测量误差:0~2000ppm ±3%FS;2000~30000ppm ±2%FS

  引用误差:±5%FS

  重复性误差:<5%FS

  零点漂移:<5%FS

  量程漂移:<5%FS

  氧气测量指标

  检测浓度:0~25%

  氧气浓度报警点:18%

  氧气测量精度:<0.4%,O2在21%时

  电源及功耗

  工作电源:AC 220V,50Hz

  功耗:主机<25VA,传感器模块<5VA

  报警触点容量:AC 220V/7A,常开、常闭

  风机输出容量:AC 220V/7A,常开

  其它指标

  温度测量范围: -25℃ ~ +99℃

  湿度测量范围: 0~99%RH

  工作电源:AC/DC 100~265V

  报警输出功率:AC 220V/10A(可根据需求定制)

  风机输出功率:AC 220V/20A(可根据需求定制)

  风机通风时间设定:可设置,默认15MIN/次

  数据记录时间:1个月

  通讯方式: RS-485总线方式

  通讯规约:通用电力通信规约

  绝缘性能 外壳与电源间:>10MΩ

  抗电强度 外壳与电源间:>2000V

  电磁兼容特性:快速瞬变脉冲群 GB/T17626.4-1999 3级

  雷击(浪涌) GB/T17626.5-1999 3级

售后保障

  武汉凯迪正大电气有限公司位于九省通衢的江城之都的武汉市,始建于2003年1月,公司生产经营范围:电力仪器仪表。主要产品有继电保护测试系列、大电流发生器、高压试验仪器、互感器测试仪器、变压器测试仪器、接地电阻测试仪器、高压开关测试仪器、避雷器测试仪器、三倍频发生器、直流高压发生器、模拟开关、SF6检漏仪、微水测量仪、高压数字兆欧表、水冷式发电机绝缘电阻测试仪等。

  武汉凯迪正大电气有限公司以“诚信、质量、科技”作为企业文化,面向电力行业的广大用户,不断开拓进取;先后于湖北大学电力系、华北电力大学、青岛大学、武汉电力工程学建立技术合作。公司已拥有电力部电力设备及仪表质量检测中心检验鉴定、ISO9002质量体系认证及产品质量认证、质量服务AAA级企业、计量器具制造定点企业。产品主要在全国二十多个省市成功运行,赢得广泛赞誉。

相关问答

  产品功能?

  ●环境中氧气含量监测显示功能;

  ●环境中SF6气体含量监测显示功能;

  ●环境中温、湿度监测显示功能;

  ●缺氧报警功能;

  ●SF6气体含量超标报警功能;

  ●定时排风功能;

  ●缺氧或SF6含量超标,强制排风功能;

  ●人工强制排风功能;

  ●上次排风显示功能;

  ●实时显示各种参数功能;
