  • KDWS-ZX SF6微水密度在线监测系统
  • KDWS-ZX SF6微水密度在线监测系统
产品编号:

KDWS-ZX SF6微水密度在线监测系统

参考标准:

相关信息:KDZD-A智能SF6气体密度继电器校验装置

注: 关于产品购买、技术维护等服务,欢迎咨询!在线咨询

产品概述

  为适应我国电力行业体制改革的需要和加快电气设备在线监测技术及状态检修发展的步伐,研究和探索以在线监测技术为基础,故障检修与预防性相结合,以实现可靠性和成本消耗为目标的状态检修模式,我公司研制出的SF6微水密度在线监测系统。该设备能够以高于国家标准的测量精度,长期在线监测断路器SF6气体的密度、微水、温度及其变化趋势,其功能是在SF6气体有关指标出现变化时,给出变化曲线;有关指标达到报警状态时,报警或自动启动报警装置;当有关指标超标达到危险状况时,报警或自动启动闭锁装置,禁止断路器动作,以保障设备和变电站整套系统的安全。上述监测设备配有RS-485/CAN通讯接口,可将监测数据实时上传至变电站、城市中心乃至更上级监控中心,真正实现变电站,尤其是无人值班站的设备在线监测。

  SF6气体其微水含量、气体密度等等都会对设备的运行、人员的安全、电网的可靠带来直接的影响。因此对SF6电气设备的微水含量、气体密度的监测一直是相关行业对设备监测的一个重要的组成部分。有关部门相继制定了相关标准对SF6气体质量、特别是微水含量进行严格控制。电力部推荐标准《电力设备预防性试验规程(DL/T596-1996)》、国家标准《六氟化硫电气设备中气体管理和检验导则(GB/T 8905-1996)》

  KDWS-ZX SF6微水密度在线监测系统是采用较新遥测遥感技术和后台计算机技术于一体,外观小巧,可实现高精度测量、计算机后台处理、海量的历史数据存储等功能,适用于各种电压等级的SF6断路器、GIS、AIS等设备SF6气体的微水、密度和温度的在线测量,实现无排放、环保、安全、实时、远程等新的的动态监控,以满足电力配网自动化和设备状态检修的需要,为电网的智能化建设预留接口。

产品特点

  (1)高精度与高可靠性

  变送器采用了进口高稳定性传感器,传感器经变送器内部电路的修正、补偿,其输出线性度好,精度高;变送器外部结构也更适于高频电场环境下的测量,它与电路处理部分融为一体,以减少干扰耦合,提高电路长期工作的稳定性和可靠性。

  (2)实现在线监测监控和状态检修

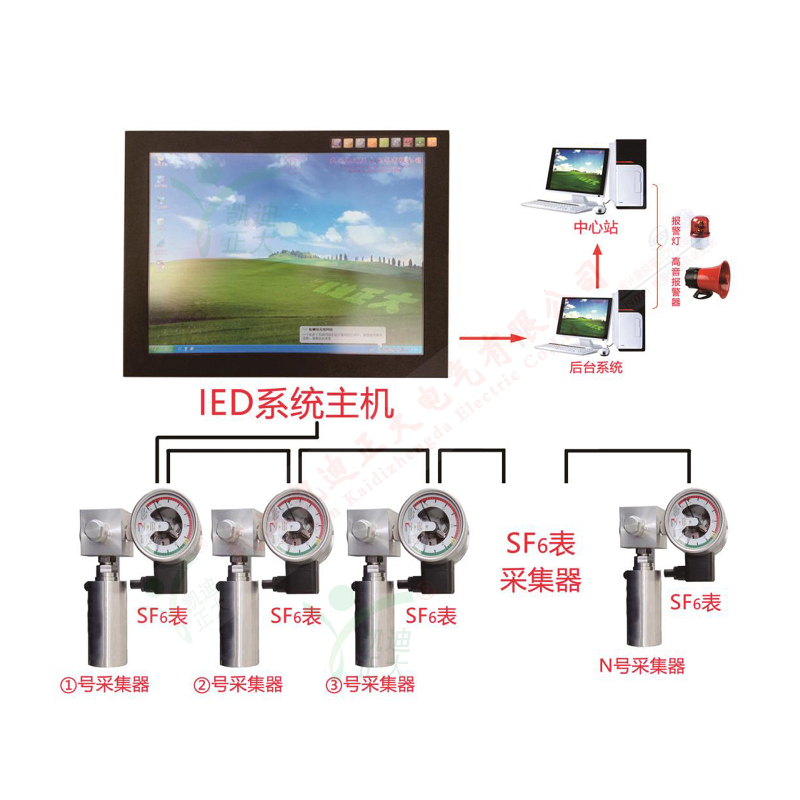

  该监测器可长期挂线运行。其配备的RS-485/CAN通讯接口,可将监测数据实时上传至监控中心。当被测气体指标超标时,监测器将自动按事先设定的门限上传报警或闭锁信号至远方监控中心,或直接启动报警、闭锁装置。上位机软件可按设定的时间和频率,采样存储监测数据,并按需要将上述数据自动绘制成变化趋势图,供观察分析之用。

  SF6气体综合在线监测技术的应用,可以实现断路器的状态监测,有利于及时掌握设备的运行状态,保障电力系统的安全稳定运行,使状态检修得以实现,减少检修费用和停电时间,从而提高管理水平。

  (3)结构安装使用方便

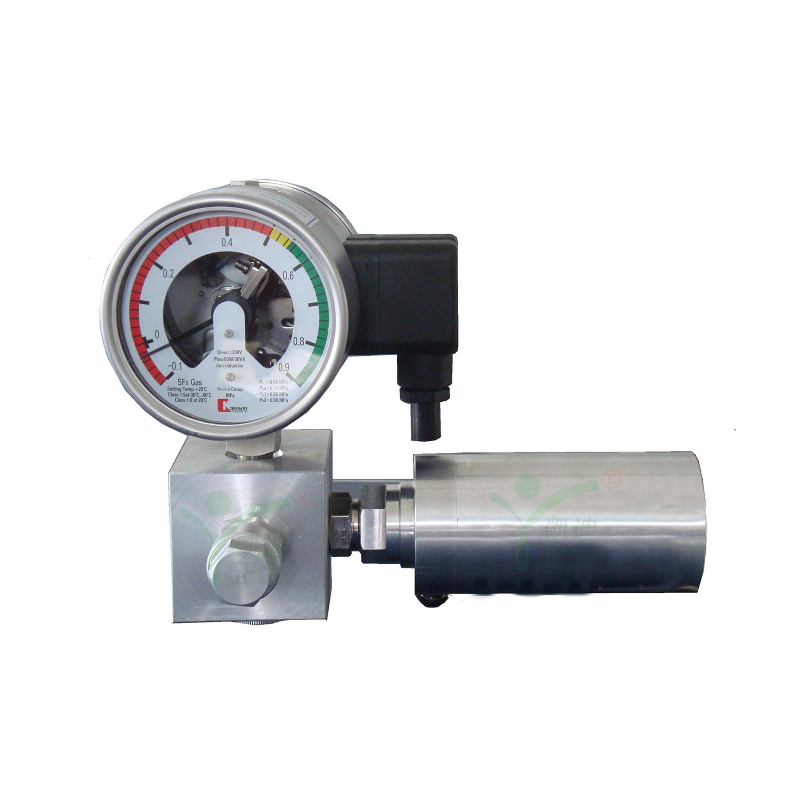

  监测器采用封闭设计,外形美观,传感器、电源、数据输出电路安装在同一机壳内,它防水抗尘防爆,抗强电磁干扰,安装使用方便,可用于高频电场环境和室外环境。

  (1)在线监测SF6气体湿度、密度与温度;

  (2)在线监测气体泄漏与泄漏报警;

  (3)可按预设值或用户给定值自动启动低压报警和闭锁装置

  (4)预留RS-485/CAN总线通讯接口;

  (5)通过后台软件自动绘制状态变化趋势图;

  (6)大屏幕液晶显示器现场显示实时数据,具备屏幕保护功能;

  (7)报警与闭锁门限值和显示方式;

  (8)密封,抗干扰,适用于室外和低温环境;

  (9)无排放,环保,经济,安全,可靠;

  (10)在线监测SF6断路器或组合电器中微水、密度、温度等参数;

  (11)实现微水的压力与温度补偿、密度的温度补偿,使微水与密度数据真实可靠;

  (12)采用具有多种技术和自校准功能的传感器;

  (13)采集单元能在不影响主设备状态下投运、退出,不影响主设备的正常运行;

  (14)采集单元内部运用内循环技术,大幅提高采样精度;

  (15)现场大屏幕LCD显示,绘制趋势图,实时上传;

  (16)内置密度继电器无源输出,可设闭锁/报警/超压的动点值;

  (17)封闭设计,防水防尘,抗高频干扰,适用于室内外;

  (18)多种阀门接头,安装拆卸方便,节省维护费用。

详细参数

  主要技术指标:

  彩色液晶显示实时各种参数值,功能设置显示

  工作温度范围:0℃~55℃

  存储温度范围:-20℃~60℃

  相对湿度:5%~95%(无凝结)

  平均无故障时间:50000h

  自动屏保功能、壁挂式安装

  预留多种输入输出接口:RS232或RS485或TCP/IP或CAN

  通讯接口:隔离型RS-485/CAN
