产品编号: KD20011601

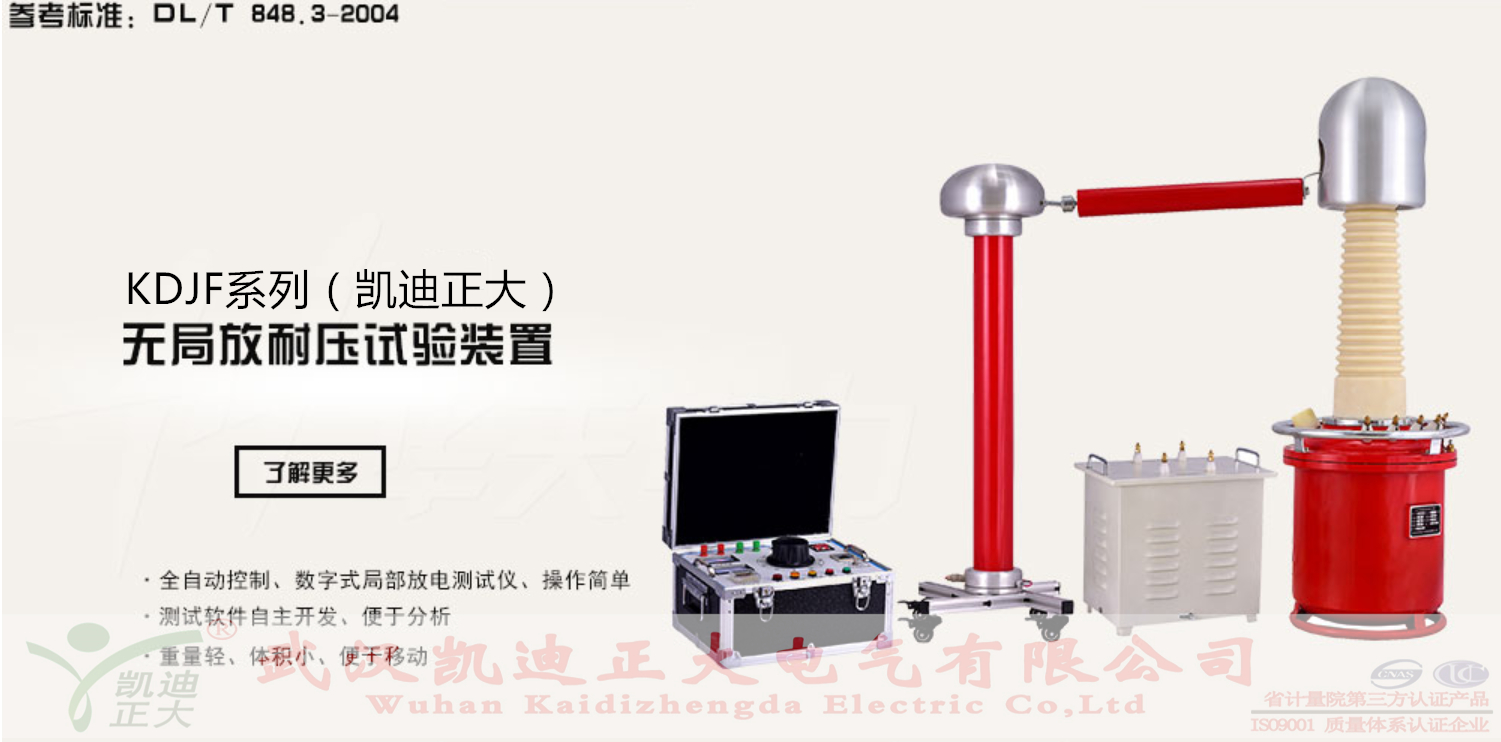

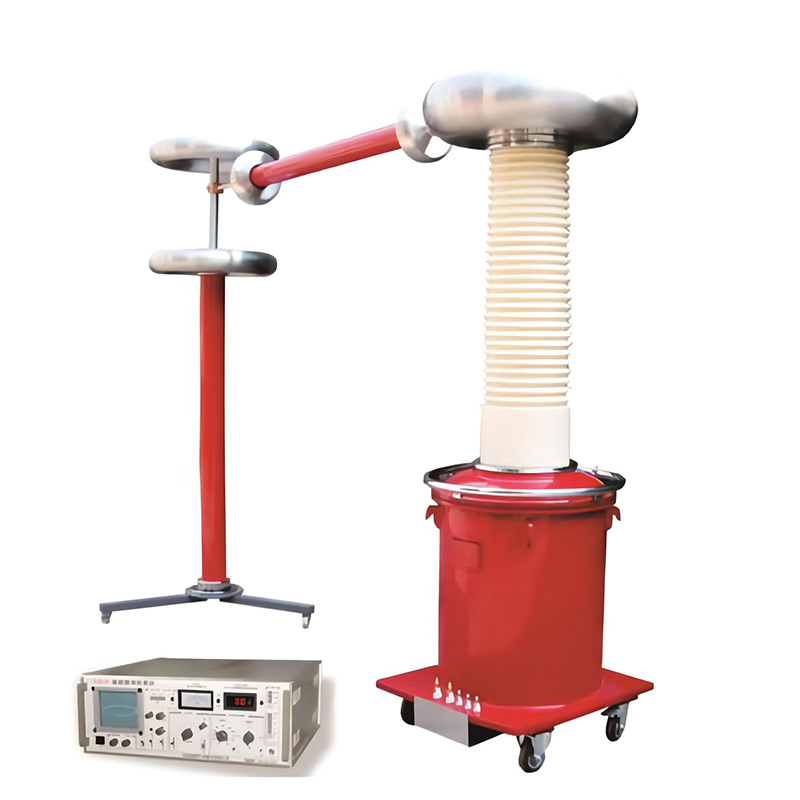

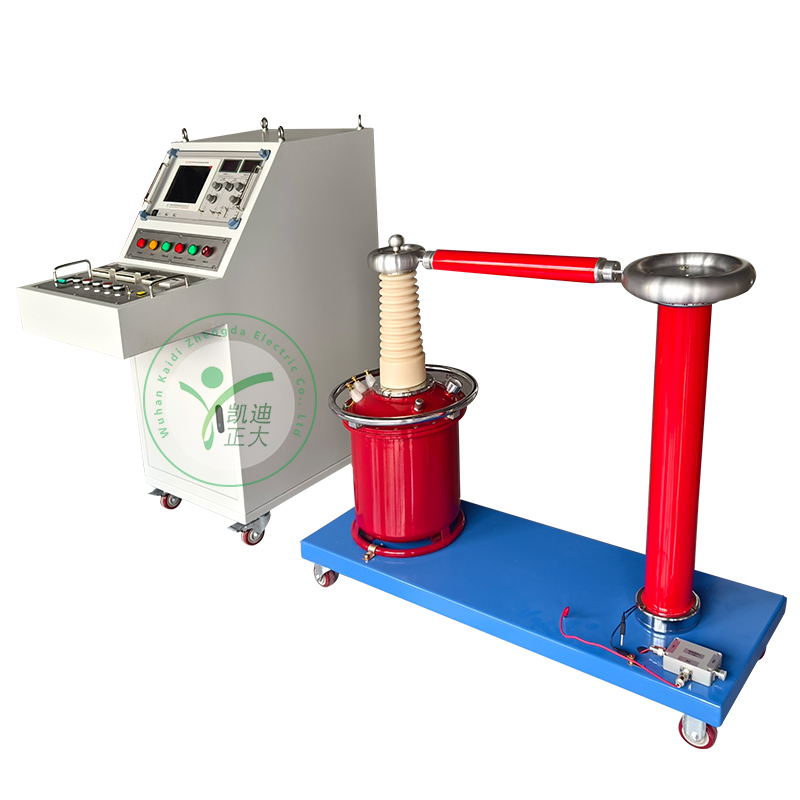

KDJF系列无局放耐压试验装置

供配电系统,电力变压器制造厂、工矿企业、科研部门等对各种高压电气设备、电器元件、绝缘材料进行工频或直流高压下的绝缘强度试验,是高压试验中必不可少的重要设备。

参考标准: DL/T 848.3-2004

  • 检测灵敏度高,试样电容覆盖范围大,适用试品范围广
  • 测试软件自主开发、便于分析
  • 自动控制、数字式局部放电测试仪、操作简单

相关信息:KDJS-6系列多功能安全工器具成套测试装置

注: 关于产品购买、技术维护等服务,欢迎咨询!在线咨询

产品概述

  自动无局放耐压试验装置,参考标准:DL/T 848.3-2004。适用于供配电系统,电力变压器制造厂、工矿企业、科研部门等,对各种高压电气设备、电器元件、绝缘材料进行工频或直流高压下的绝缘强度试验,是高压试验中不可避免的重要设备。广泛适用于变压器、互感器、高压开关、氧化锌避雷器、电力电缆等各种高电压电工产品的局部放电的测量,产品的型式试验,绝缘的运行监督等。本仪器检测灵敏度高,试样电容覆盖范围大,适用试品范围广,输入单元(检测阻抗)配备齐全,频带组合多(九种)。仪器经适当定标后能直读放电脉冲的放电量。指针式表头和数字式表头同时显示,指针式表头能按需要方便地选择对数刻度或线性刻度指示。

  产品别称:无局放、无局放源、无局放试验装置、无局放耐压试验装置

产品特点

  适用于对各种高压电气设备、电器元件、绝缘材料进行工频或直流高压下的绝缘强度试验:

  1、全中文界面,操作简单明了,可顺应多种使用场所

  2、轻触式按键操作,一切功能均可经过按键设定,进步了设备的安全性、牢靠性

  3、采用硬、软件抗干扰技术相结合,功能波动,抗干扰性强

  4、暂停功用,自动控制时,此功用可做到在任意点完成升压或降压的暂停,暂停功能可由实验人员灵敏掌握,方便察看试品。

  5、自动计时功能。自动控制时,当电压自动上升至设定值时,设备自动开始计时,当计时时间到,显示实验结果,设备自动回到零位

详细参数

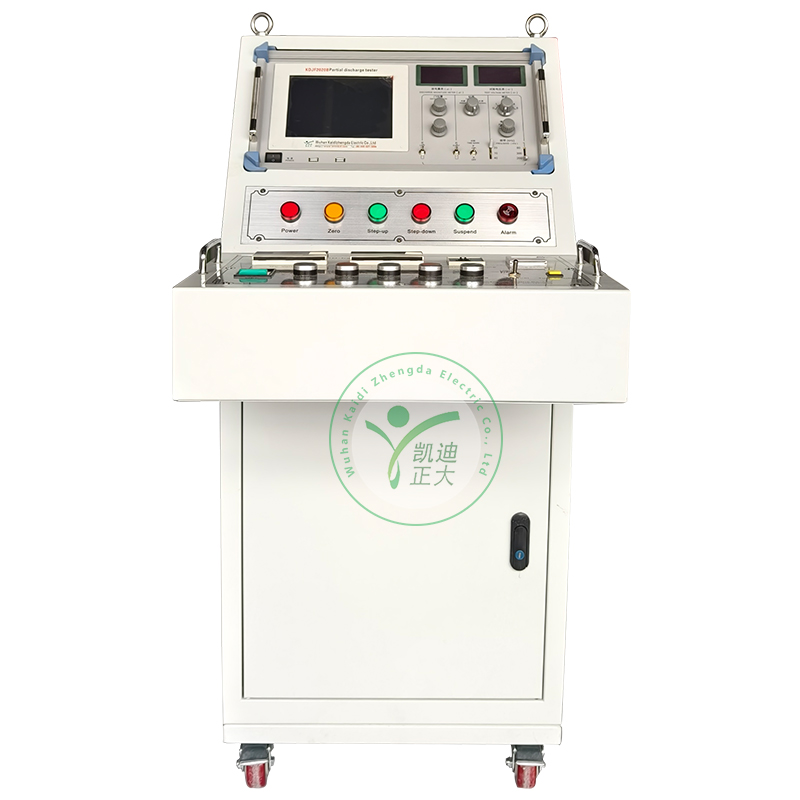

无局放调压器控制箱


额定容量 5kVA、10kVA、15kVA、25kVA
输入电压 220V或380V±10%
输出电压 0-430V
输出电流 62.5A
外形尺寸 600mm×580mm×1200mm
重量 28kg-150kg(以实际重量为准)
额定容量 5kVA、10kVA、15kVA、25kVA
输入电压 220V或380V±10%
输出电压 220V或380V±10%
空载损耗 ≤5%
阻抗电压 ≤5%
衰减效果 10kHz-100kHz≥ 20db
100kHz-30MKz≥ 60db
外形尺寸 500mmx300mmx550mm
重量 28kg-150kg(以实际重量为准)
900mm
电容量 500-1000PF
局放量 ≤5PC
外形尺寸 直径60mmx长度600mm
重量 3kg

售后保障

  武汉凯迪正大电气有限公司位于九省通衢的江城之都的武汉市,始建于2003年1月,公司生产经营范围:电力仪器仪表。主要产品有继电保护测试系列、大电流发生器、高压试验仪器、互感器测试仪器、变压器测试仪器、接地电阻测试仪器、高压开关测试仪器、避雷器测试仪器、三倍频发生器、直流高压发生器、模拟开关、SF6检漏仪、微水测量仪、高压数字兆欧表、水冷式发电机绝缘电阻测试仪等。

  武汉凯迪正大电气有限公司以“诚信、质量、科技”作为企业文化,面向电力行业的广大用户,不断开拓进取;先后于湖北大学电力系、华北电力大学、青岛大学、武汉电力工程学建立技术合作。公司已拥有电力部电力设备及仪表质量检测中心检验鉴定、ISO9002质量体系认证及产品质量认证、质量服务AAA级企业、计量器具制造定点企业。产品主要在全国二十多个省市成功运行,赢得广泛赞誉。

相关问答

  试验装置技术参数

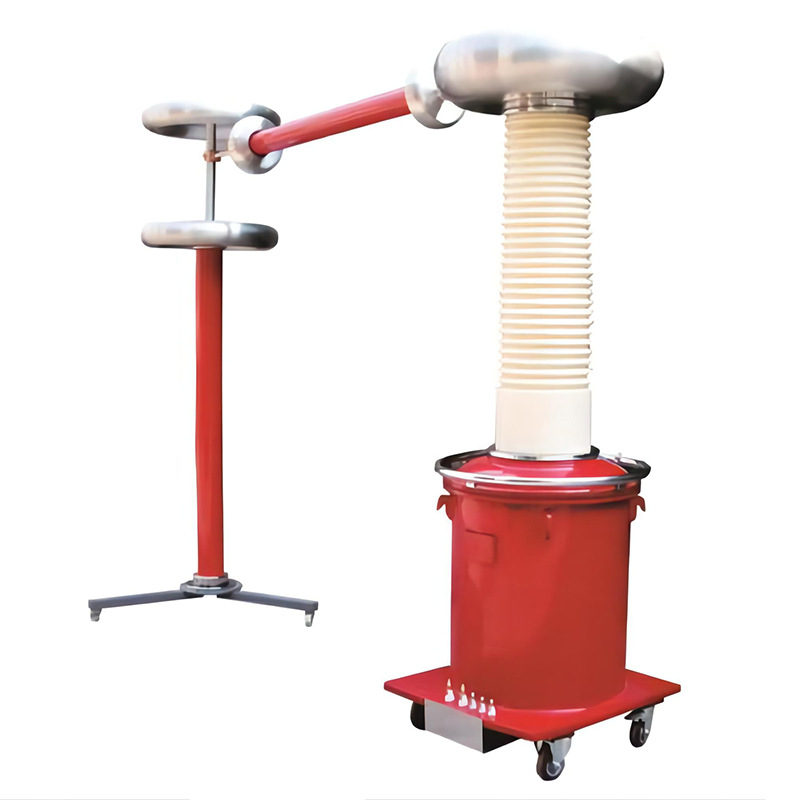

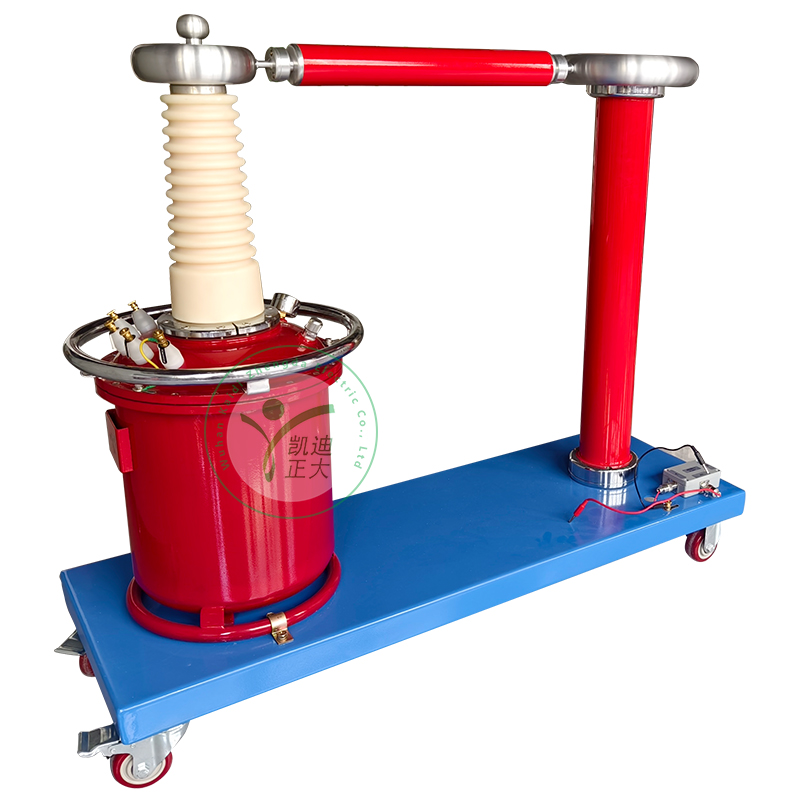

  1.KDYDQ-JF10/100试验变压器:

  无局放试验变压器。采用特殊结构及精密工艺使得其局放量能控制在较小的范围内。外形工艺精度高。适用于现场和试验室。方便适用。

  规格:10kVA/100kV/200V

  额定容量:10kVA输入电压:0~200V

  输出电压:0~100kV电压精度:

  输出电流:100mA绝缘介质:SF6

  电源失真度:<3%额定电压下系统局放量≤5PC

  外形尺寸:约340*440*900(mm)

  重量:约75kg

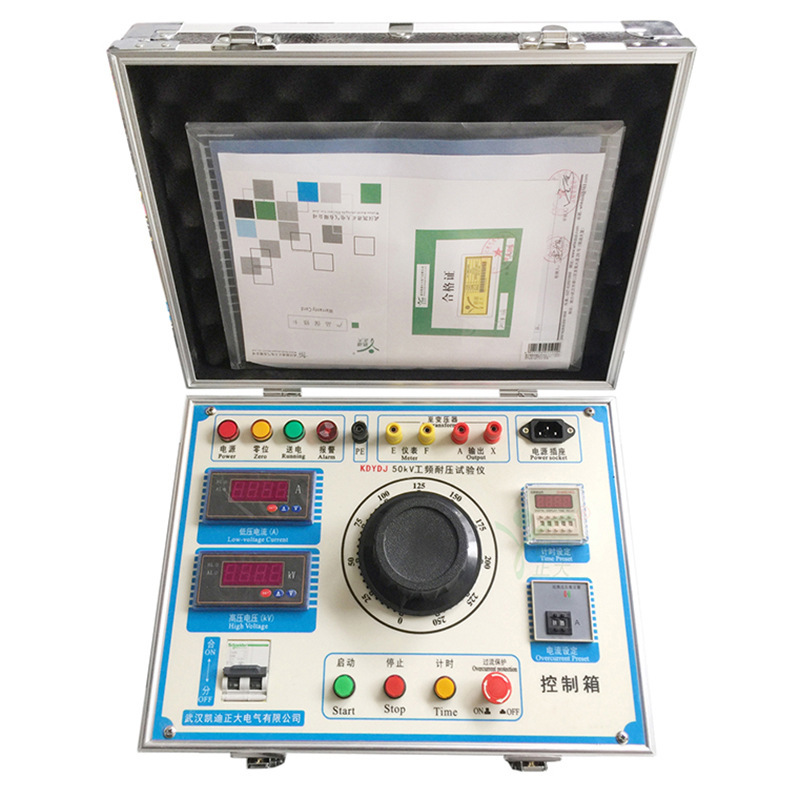

  2、KDYDQ-JF10调压器控制台:

  规格型号:10kVA/220V

  1、本控制台为专用高压试验调压操作台,配有零位启动,

  停止按钮;电压,电流表指示,时间继电器控制时间并报警。

  2、操作电压连续可调,波形无失真和畸变。

  3、具有零位功能、过流、击穿保护功能。

  4、报警有声响及灯光提示

  5、试验结束,降压回零,手动降压,。

  额定容量:10kVA

  输入电压:220V±10%输出电流:50A

  输出电压:0~200V

  外形尺寸:约730*540*660(mm)

  重量:约32Kg

  3、耦合电容器(自带分压功能)

  规格型号:100kV/600pF

  电压等级:100kV

  电压比:1000:1

  精度:1.5级

  保护电阻电阻值:20KΩ

  额定电压下系统局放量:≤5PC

  外形尺寸:约260*260*730(mm)

  重量:约10Kg
