什么是无局放试验？局部放电（Partial Discharge, PD）是电气设备绝缘内部或表面存在的非贯穿性放电。无局放试验就是在进行高电压耐压试验的同时，检测试品内部是否产生局部放电，并测量其放电量。因此，装置必须满足两个核心功能：提供高电压和检测微弱放电信号。

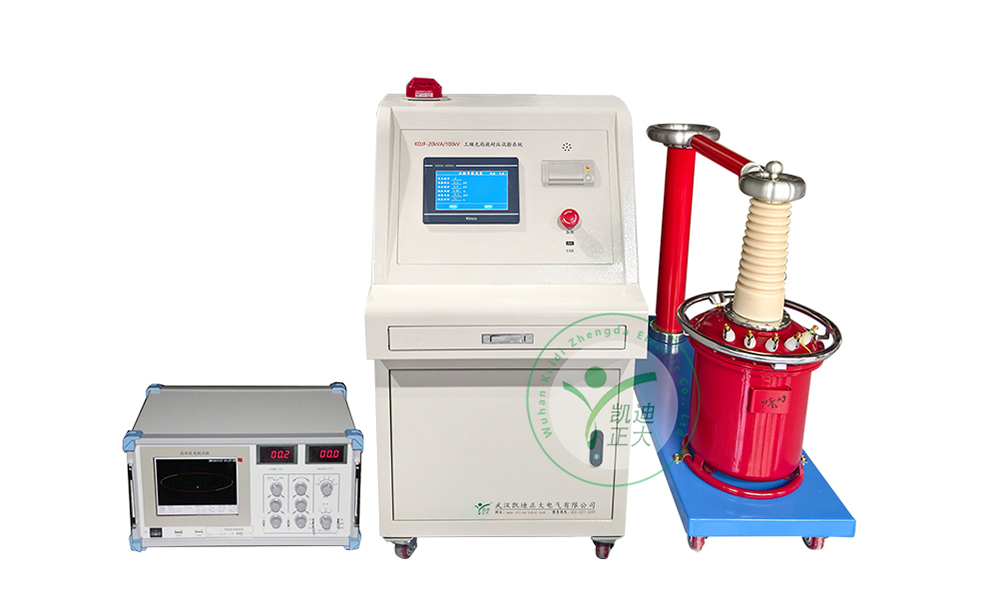

一套完整的装置通常由以下几大部分构成：高压发生系统：提供试验所需的高电压。
无局放试验变压器：这是核心高压源。其本身采用特殊设计和工艺（如屏蔽、绝缘处理），使其在额定电压下的局部放电量极小（通常要求＜5pC或更低）。
调压器：用于平滑地调节输入电压，从而控制高压输出。常用有电动调压器、感应调压器，现代系统更多采用电子式调压电源。
高压滤波器：串接在变压器输出端，用于滤除电源和变压器自身产生的高频干扰，确保送到试品上的电压是“干净”的。
耦合检测系统：从试品回路中提取局部放电信号。
耦合电容器：为局部放电脉冲信号提供一个低阻抗的通道。其本身也必须是无局放的。
检测阻抗：串联在耦合电容器的接地端，将流过的脉冲电流信号转换成电压信号以供测量。
高频电流互感器：套设在试品或设备的接地线上，用于检测放电脉冲电流。
测量与分析系统：对提取的信号进行处理、显示和判断。
无局放检测仪：系统的“大脑”。它能对检测阻抗传来的信号进行放大、滤波、采集和分析，最终显示出放电量、相位、次数等信息，并具备识别和抑制干扰的功能。
如何选型配置一、明确测试需求
这是所有工作的基础，首先明确。
试品类型：是变压器、GIS（气体绝缘开关设备）、电缆、互感器还是套管？不同试品的电容和测试回路差异很大。
最高试验电压：确定您需要测试的最高工频AC电压（如110kV/220kV变压器所需的耐压值）。装置的额定电压应留有余量，通常是最高试验电压的1.1~1.2倍。
试品电容量：估算或计算试品的电容值（如电力电缆的电容很大）。这决定了高压电源所需的额定容量（kVA）。
容量计算公式：P = ω × C × U² × 10⁻³ (kVA)
ω = 2πf (f=50Hz或60Hz)
C = 试品电容 (μF)
U = 试验电压 (kV)
要求的测量灵敏度：即需要检测到的最小放电量（如≤5pC或≤10pC）。这决定了检测仪的性能和整个系统的抗干扰设计等级。
遵循标准：明确需要遵循的国家或国际标准（如GB/T 7354, IEC 60270等），标准会对装置性能有具体要求。
二、选择高压发生装置
电压和容量：根据第一步的计算结果选择。例如，测试220kV电缆，要求电压300kV，电容量0.5μF，则所需容量 P = 2×3.14×50×0.5×10⁻⁶×300²×10³ ≈ 1413 kVA。因此需选择额定电压≥330kV，容量≥1500kVA的无局放变压器。
三、考虑辅助与环境
屏蔽：预算必须包含屏蔽环境！ 除非在偏远无干扰地区，否则屏蔽室或屏蔽罩是必需品。
安全与保护：确保系统有可靠的接地、围栏、门联锁和紧急停机按钮。
配置方案举例案例：110kV电力变压器出厂试验
需求：
试品：110kV电力变压器
试验电压：≤ 160kV (AC)
试品电容：≈ 10,000 pF (0.01 μF)
要求灵敏度：< 5 pC
标准：GB/T 1094.3, IEC 60076-3
计算容量：
P = 2×3.14×50×0.01×10⁻⁶×160²×10³ ≈ 80 kVA
推荐配置：
高压系统：150kV/100kVA 油浸式无局放试验变压器（电压和容量均留有余量）。
调压装置：100kVA 电子调压电源，实现平滑升压和程控。
耦合装置：200kV 无局放耦合电容器，100kV 检测阻抗。
测量系统：双通道数字式无局放检测仪，具备PRPD/PRPS分析功能。
环境：建议在专用电磁屏蔽实验室内进行。
保护：全套过流、过压、闪络保护系统。
