包钢采购凯迪正大串联谐振试验装置通过校准

  近日，包钢集团电气有限公司采购的KDXZ-540kVA/270kV变频串联谐振耐压试验装置，经湖北省计量测试技术研究院完成校准并正式颁发校准证书，标志着该装置在高压电气试验领域的测量准确性与可靠性获得国家法定计量机构的权威认可。
  变频串联谐振耐压试验装置广泛应用于电力系统、轨道交通、新能源、大型工矿企业等领域，主要用于电缆、GIS（气体绝缘组合电器）、变压器、发电机等高压电气设备的交流耐压试验。该装置通过调节变频电源输出频率，使试验回路处于谐振状态，从而在试品上产生高电压，而电源设备仅需提供较小的输入功率，实现了“小设备试验大容量”的高效测试。

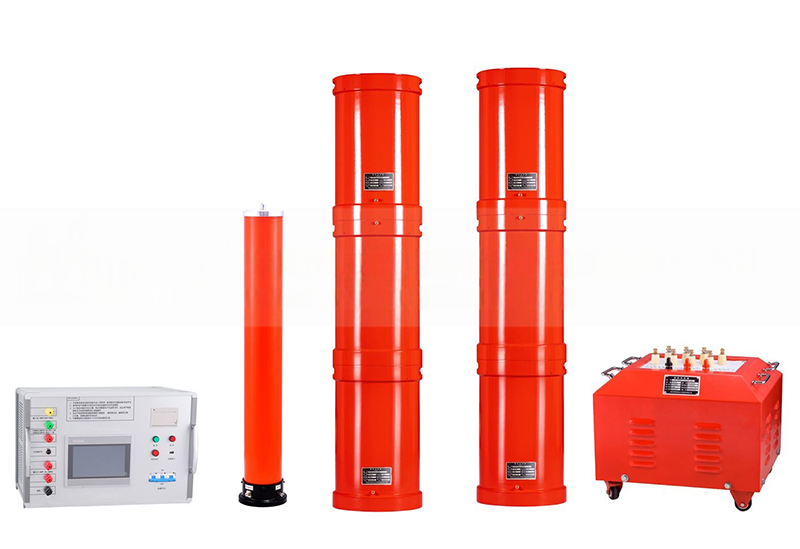

  包钢集团电气有限公司所采购的KDXZ-540kVA/270kV装置由武汉凯迪正大电气有限公司研制，具备540kVA的额定容量和270kV的最高输出电压，适用于中高压等级设备的绝缘强度考核。该装置采用变频调速、谐振升压、数字测量等技术，具备自动调谐、自动稳压、多重保护等功能，操作简便、安全性高，能有效检测电气设备绝缘缺陷，预防运行中发生击穿故障，保障电网和设备安全稳定运行。

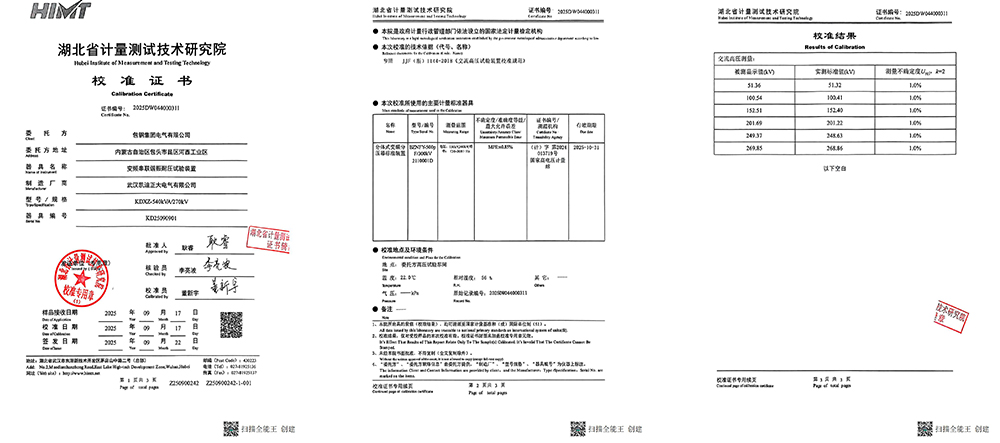

  本次校准由湖北省计量测试技术研究院执行，该校是政府依法设立的法定计量检定机构，具备国家认可的校准资质与溯源能力。校准过程严格依据JJF（浙）1144-2018《交流高压试验装置校准规范》进行，确保了技术方法的规范性与结果的可比性。

  校准所使用的标准装置为“分体式变频分压器标准装置”（型号BZNFY500p F/300kV，编号2110001D），其测量范围覆盖150kV~300kV，频率范围30Hz~300Hz，最大允许误差为±0.85%，溯源至国家高电压计量站，有效保障了校准结果的准确性与溯源性。

  校准在委托方高压试验车间现场进行，环境温度为22.0℃，相对湿度56%，符合高压试验的基本条件。校准结果显示，该谐振装置在51.36kV、100.54kV、152.51kV、201.69kV、249.37kV和269.85kV六个电压点的显示值与标准实测值之间误差小，最大偏差不超过0.3%，测量不确定度均为1.0%（k=2），表明设备在全量程范围内均保持良好的测量精度与稳定性。

  该装置的关键参数校准结果如下：

  输出电压精度验证
  在50-270kV全量程范围内，实际输出电压与设定值偏差≤±1.5%（国家标准要求±3%），其中270kV档位实测偏差仅0.8%。

  频率稳定性测试‌
  谐振频率调节范围30-300Hz，在额定负载下频率波动＜0.1Hz，优于JJG 1007-2005《高压谐振试验装置检定规程》的0.5Hz限值。

  波形质量分析‌
  采用高频采样示波器检测，输出电压波形总谐波含量（THD）为0.7%，符合IEC 60270标准对高压试验设备THD＜2%的要求。

  校验证书同时确认：
  设备保护功能完整，过压、过流、闪络保护动作响应时间≤20ms。
  环境适应性达标，在-25℃至45℃温度范围内参数漂移量未超出允许误差。
