KDZD886C蓄电池充放电一体机通过校准

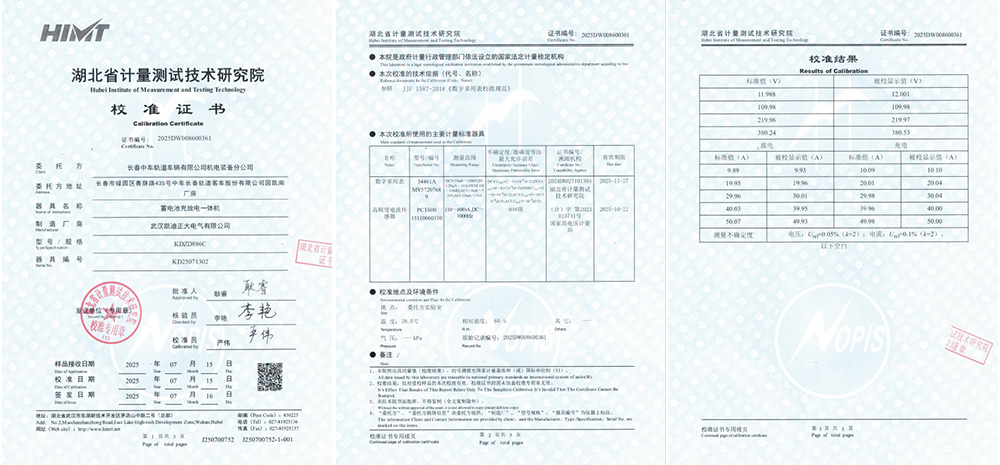

  2025年7月16日，湖北省计量测试技术研究院正式签发了编号为2025DW008600361的校准证书，完成了对武汉凯迪正大电气有限公司研制生产的KDZD886C蓄电池充放电一体机的计量校准工作。

  此次校准严格遵循JJF1587-2016《数字多用表校准规范》，校准任务由长春中车轨道车辆有限公司机电装备分公司委托，针对设备编号KD25071302的蓄电池充放电一体机开展。在密集测试中，计量团队对设备的电压、电流等核心参数进行了系统化验证：

  电压校准：标准值分别为 11.988V、109.98V、219.96V、380.24V 时，被校显示值对应为 12.001V、109.98V、219.97V、380.53V。

  电流校准
  放电状态：标准值 9.89A 时，被校显示值 9.93A；标准值 19.95A 时，被校显示值 19.96A；标准值 29.96A 时，被校显示值 30.01A；标准值 40.03A 时，被校显示值 39.95A；标准值 50.07A 时，被校显示值 49.93A。

  充电状态：标准值 10.09A 时，被校显示值 10.10A；标准值 20.01A 时，被校显示值 20.04A；标准值 29.98A 时，被校显示值 30.04A；标准值 39.96A 时，被校显示值 40.00A；标准值 49.98A 时，被校显示值 50.00A。

  测量不确定度：电压：Urel=0.05%(k=2)；电流：Urel=0.1%(k=2)。

  这台设备的测量线性度表现特别出色，尤其是在大电流充放电工况下，其稳定性满足轨道交通蓄电池组的高标准维护需求。

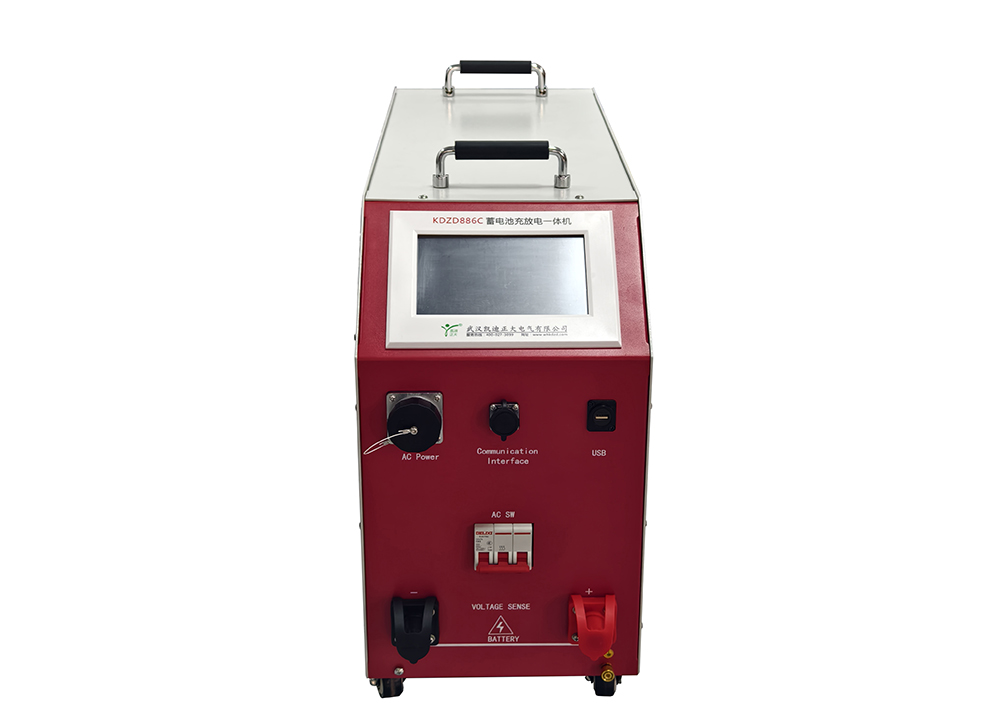

  KDZD886C蓄电池充放电一体机是武汉凯迪正大电气有限公司研发的一款蓄电池测试设备，集充电、放电、活化、单体监测功能于一体，充分体现了"一机多用"的设计理念。

  设备采用定制镍铬合金电阻器作为负载源，具有低阻值、高精度(±0.001Ω)、低温度系数和耐电流冲击等优势。这种设计使设备能够实现更大电流的稳定放电，环境适应能力强，响应速度快，能快速应对大电流冲击，保证放电过程的可靠性。

  设备采用智能芯片控制，放电过程可实现自动调整，跟随蓄电池电压下降保持恒流放电。系统能实时采集单节蓄电池电压，以曲线方式展示便于评估分析，并智能分析电池电压状态作出评估。设备还能智能计算放电容量与放电小时率之间的转换，实现电池容量状态最佳评估效果。

  多功能测试能力：
  放电测试功能：支持恒流或恒功率放电，可设定放电电压、电流、时间、容量等参数自动执行放电测试。
  充电功能：严格按照蓄电池充电特性曲线进行自动充电，采用"恒流→定压减流→涓流浮充"模式。
  活化功能：在电池组脱离系统后，自动完成放电-充电循环，无需人为操作。
  在线监测：可实时检测电池组整组电压、单节电压、最高/最低电压及监测时间。
  人性化操作界面：设备配备7英寸超大液晶触摸屏(分辨率1024x600)，采用全中文人机对话式操作界面，抗干扰能力强，操作简单明了。主机内置128MB存储器，支持自动存储测试记录，可查看历史数据情况。

  关键性能参数：
  电压测量精度：±0.5%FS+0.1V
  电流测量精度：±1%FS+0.1A
  放电电压范围：110V~350Vdc
  放电电流范围：0-50A
  充电电压范围：110V~350Vdc
  充电电流范围：0-50A
  工作电源：三相交流380V，频率40－60Hz
  散热方式：强制风冷
  工作温度：-5~50℃

  安全保护功能：
  设备具有全面的安全保护措施，包括充放电缆正负极性接反保护、充放电电流超限保护、电压超限保护、温度异常保护等。当出现测试线极性接反、放电电流超过或低于设定值、电压高于或低于设定值、温度异常、风扇故障等情况时，设备能自动报警并停止充放电，确保测试过程的安全可靠。

  数据管理功能：
设备支持U盘数据转存，配套的数据分析软件可对测试数据进行解析，并支持报告生成。测试过程中突然停电或长时间不用，主机内记忆数据也不会丢失。设备可保存10组充电、10组放电、10组在线监测数据，用户可进行查询、删除及SD卡导出操作。
