KDVLF-X 0.1Hz-80KV超低频高压发生器操作说明

作者:来源:武汉凯迪正大电气有限公司日期:2022-11-08 09:19:20阅读:

1、连接方法

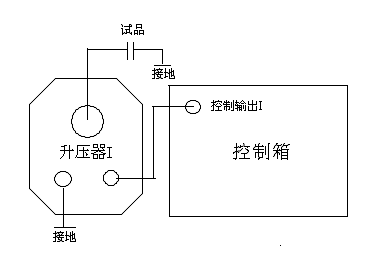

   (1)单独使用I号升压器(试验电压≤30KV)连接方法

                                     图3

连线说明:用本产品随机配备的一根专用线和接地线按图3的方法连接。电源插座用电源线连至50Hz/220V的交流电上。

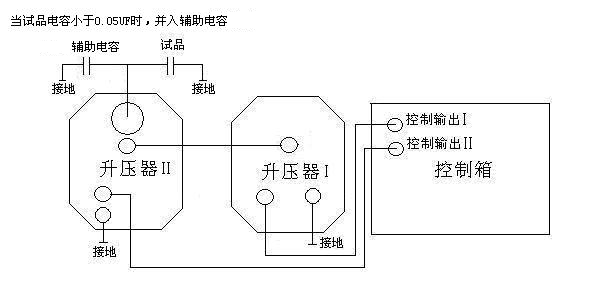

(2)I号升压器和II号升压器串联使用(试验电压≤80KV)连线方法

                                                         图4

连线说明:用本产品随机配备的两根专用线和接地线按图4的方法连接。电源插座用电源线连至50Hz/220V的交流电上。
2、操作程序
(1) 开机。(注意:每次开机前都要对试品充分放电,升压过程中需要停机时请先按停机键,再用电源开关)开机前请将升压器上的排气孔旋松,升压过程可能会有少量油溢出,是正常现象。
按上述方法连好所有线路之后,就可以将电源开关打开。仪器在微机上电复位下,自动进入如图5所示的设限界面。在进行连线、拆线、或暂不使用仪器时,应将电源关掉。电源插座上装有保险管。若开机屏幕无显示,应先检查保险管是否熔断。大小应按表1提供的数据更换。
(2) 设置限定参数

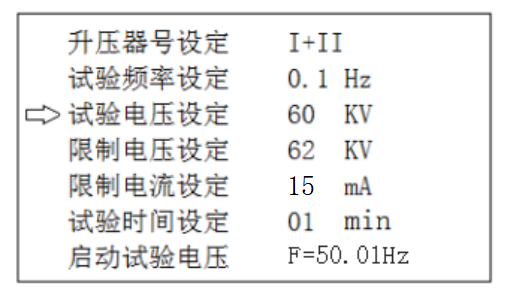

                                                        图5

在图5所示的设限界面上,可根据试验的需要设定好试验频率、试验电压、高压侧的过压保护值、过流保护值、试验时间。将光标移到相应的设定,按确定键选择。
  1. 升压器号设定:如果使用I号升压器单独升压,升压器号设定为I号(此时试验电压设定≤30KV),如果使用I号升压器和II号升压器串联升压,升压器号设定为I+II号。
  2. 频率有四种选择:0.1、0.05、0.02、0.01。它规定了仪器的输出频率。单位为Hz。
  3. 试验电压范围为5KV至额定值。(请不要设小于5KV的试验电压),它规定了我们所要升至的试验电压。仪器升至接近这个设定电压值时,就不再升压,并保持在这个峰值下进行等幅的正弦波输出。
  4. 电压保护值设定范围为0至额定值,单位为kV。它规定了通过试品的电压上限值,当电压超过此设定时,仪器自动切断输出,进行停机操作。一般情况下电压保护值由系统自动设定,比试验电压高2-4KV。
  5. 电流保护值设定范围为0至额定值,单位为mA。它规定了通过试品的电流上限值,当电流超过此设定时,仪器自动切断输出,进行停机操作, 一般情况下电流保护值由系统自动设定。
  6. 定时修改范围:0-60分。它规定了试验时间的长短。单位为分钟。
  7. F表示输入电压频率。
  8. 可以存储打印20组历史数据。

以上电压,电流均为峰值,仪器显示的测量数据,以及打印报告上的电压电流值均为峰值。

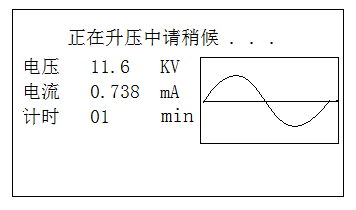

按退出键显示20组历史数据,将光标移到“启动试验电压”按确定键,仪器进入图6所示的升压界面。

                                 图6

自动升压

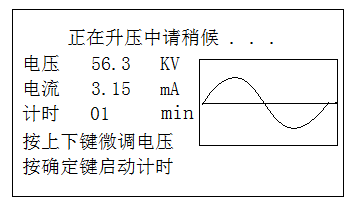

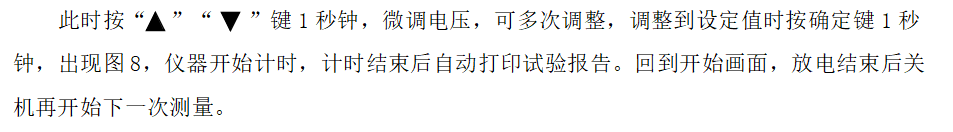

自检成功后,仪器自动进入升压状态。仪器将用若干个周期的时间(几分钟)将电压升至设定值。在升压过程中,按停机键,仪器将切断电压输出,回到开始画面。当升压值接近设定值时出现图7











                                      图7



                                    图8

★另外还有两种非正常停机:过压保护停机、过流保护停机。停机后出现相应的提示界面,放电结束后,再调整限制电压值或限制电流值,再开始下次测量。
