电压击穿测试仪操作方法与注意事项分析

作者:夏来源:武汉凯迪正大电气有限公司日期:2022-07-12 15:33:52阅读:

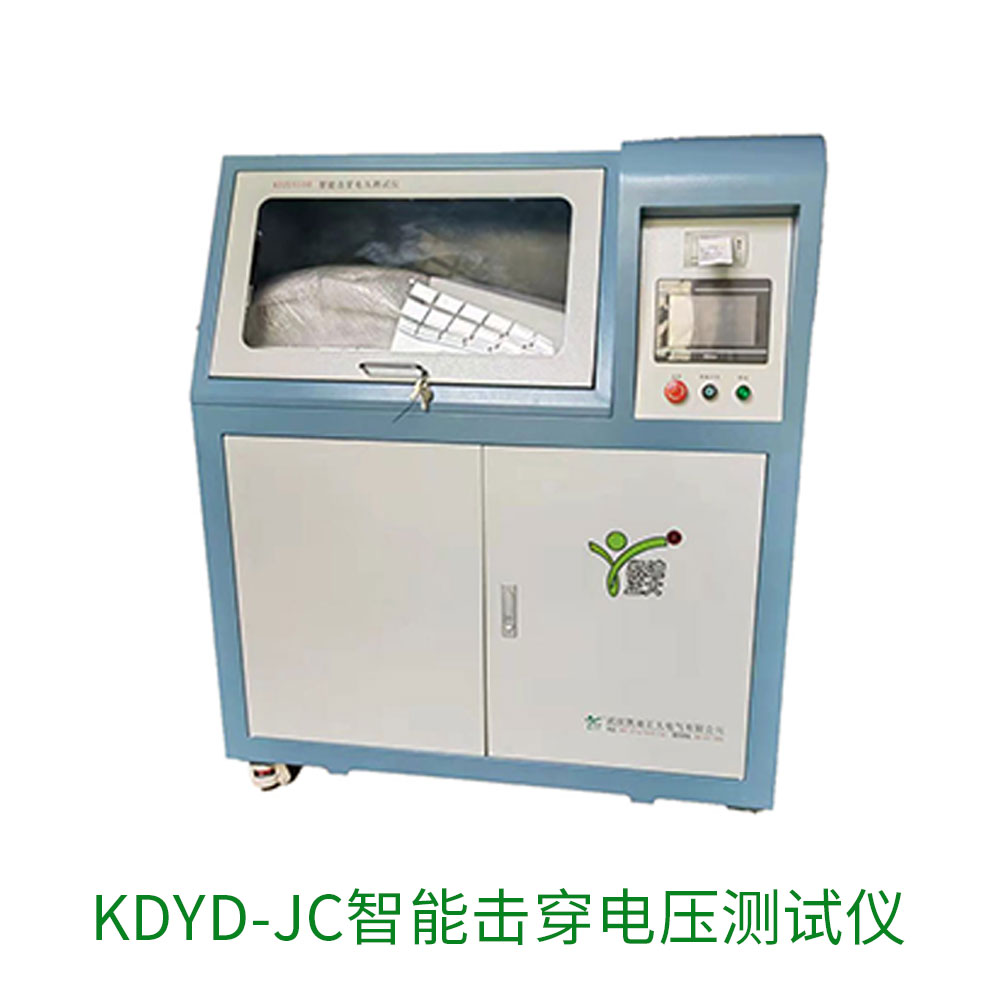

     KDYD-JC系列电压击穿试验仪触屏控制系统是我公司最新研发的功能强大、操作简单、显示直观。本仪器采用触摸屏控制,通过人机对话方式,完成对固体绝缘材料(如:塑料、橡胶、层压材料、薄膜、树脂、云母、陶瓷、玻璃、绝缘漆等绝缘材料及绝缘件)在工频电压或直流电压下击穿强度和耐电压的测试。绝缘介质的工频电压击穿,工频耐压试验。

  现在为大家介绍一下电压击穿试验仪操作方法,

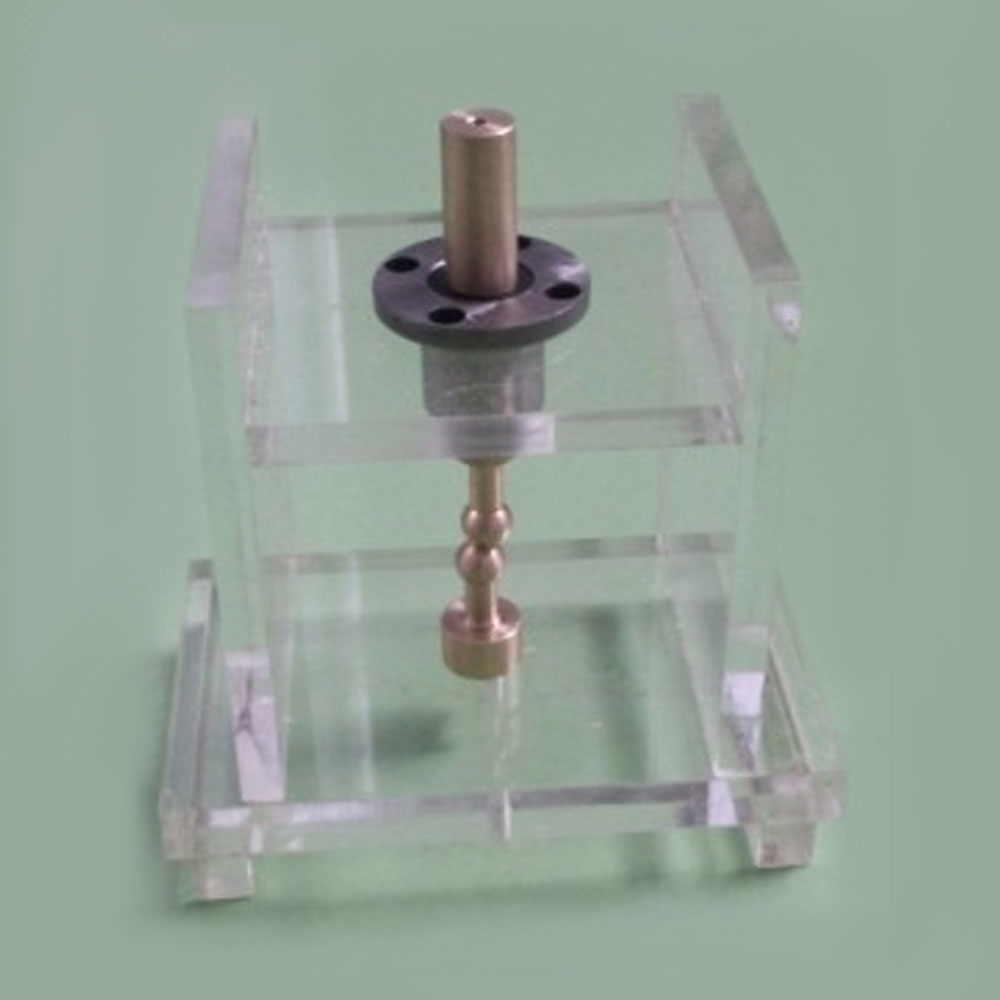

  参照《GB/T 1408.1-2016 绝缘材料 电气强度试验方法》,制备5pcs试样尺寸为:200mm*100mm*0.5mm±0.05mm(面积可随具体的仪器要求进行裁剪,厚度按照样品实际厚度),与电极接触的试样两表面要平行,而且应尽可能平整光滑。两个电极为不锈钢棒,直径为6+01mm,边倒圆半径士0.2mm,两电极同轴。加载DC1000V,持续60s,记录稳态电流,电压与电流之比为绝缘电阻。

  参照《GB/T 1408.1-2016 绝缘材料 电气强度试验方法》,制备5pcs试样尺寸为200mm*100mm*0.5mm±0.05mm(面积可随具体的仪器要求进行裁剪,厚度按照样品实际厚度),与电极接触的试样两表面要平行,而且应尽可能平整光滑。两个电极为不锈钢棒,直径为6+0.1mm,边倒圆半径1+0.2mm,两电极同轴。电极两端施加3000V交流电(AC),记录60s中经过样片的最大电流值。该值即为漏电流。

  本仪器具有多重防护措施,保证操作人员的人身安全,如果长时间做实验,为保证设备的良好运行,设备留有变压器排气口,保证变压器的良好运行,增长使用寿命。如果在实验中,试样有异味或者出现燃烧和冒烟现象,可以通过排风系统进行排除。
