新建质检所屏蔽房建设项目清单

作者:李工来源:武汉凯迪正大电气有限公司日期:2021-12-03 18:06:40阅读:

  质量检验所屏蔽房建设、智慧局放试验系统、智慧工频耐压试验系统、智慧安全围栏建设等项目工程由武汉凯迪正大电气有限公司承建施工。

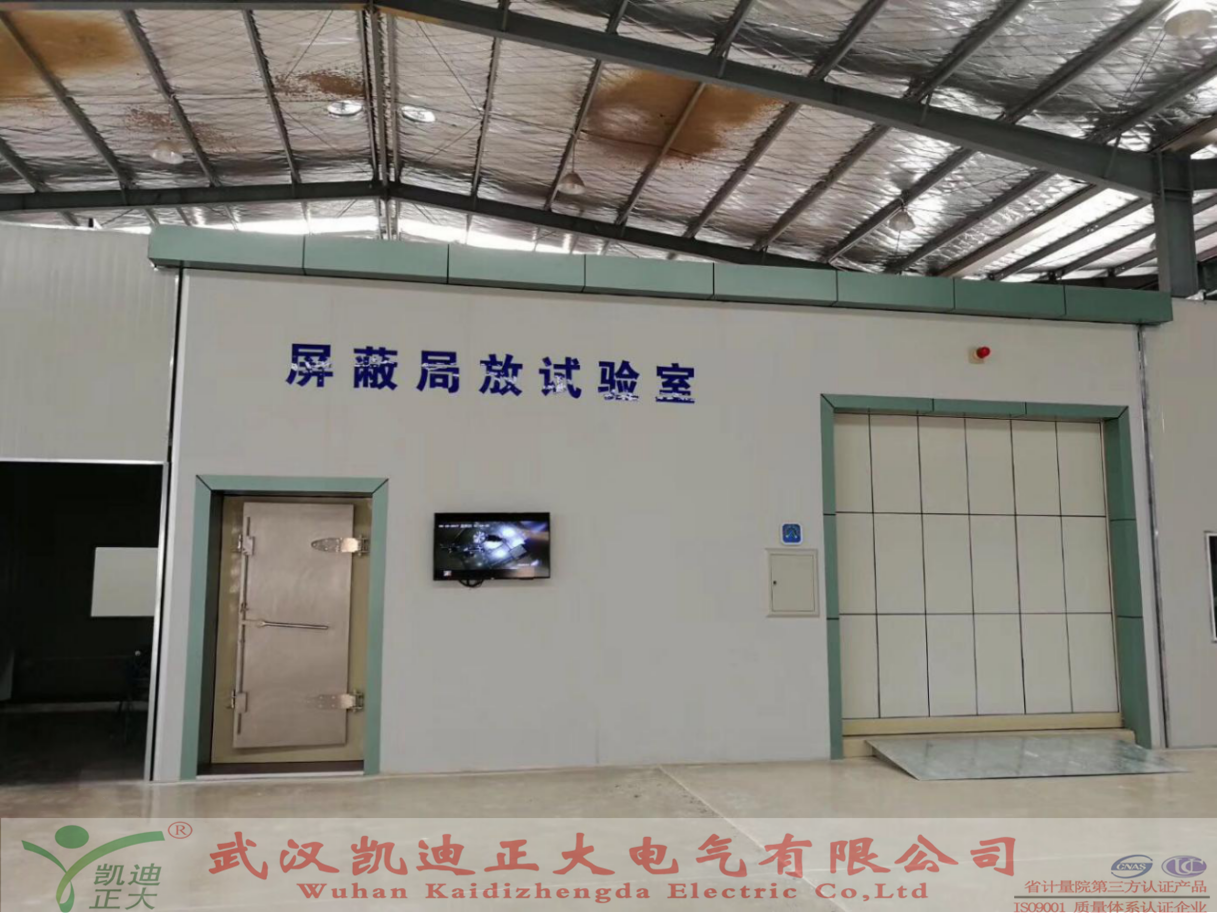

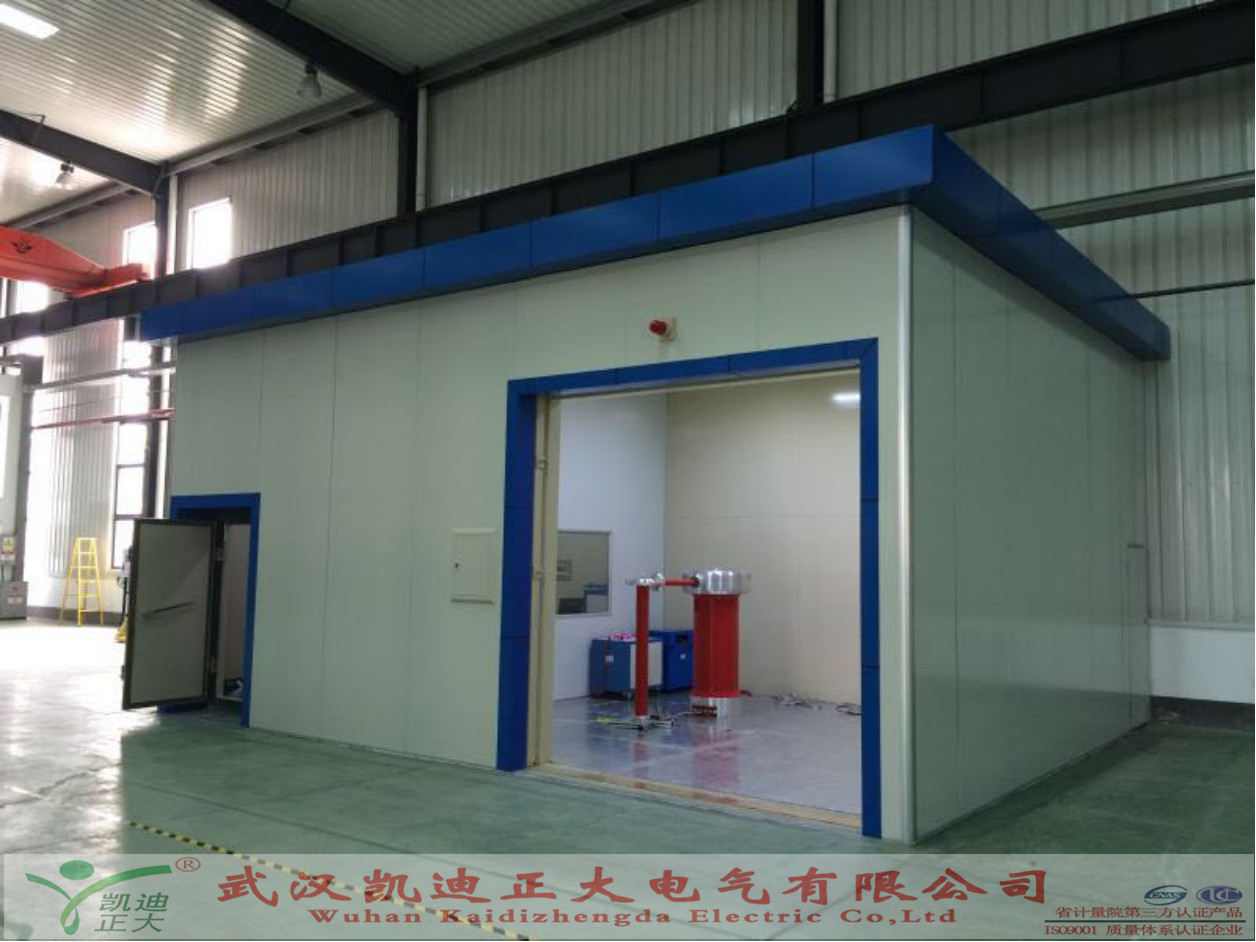

  一、屏蔽房建设

  1、屏蔽房接地部分<0.5Ω;接地线200米

  2、屏蔽壳体安装9.5*6*4.5m,拼装式框架结构,镀锌钢板拼接折边冲孔,矩形钢管龙骨支撑。建面约253.5平方。

  3、屏蔽移门制作3.2×3.8 (m);至少1扇门

  4、屏蔽小门、波导窗;小门0.9×1.9 (m),波导窗:300*300mm各1扇

  5、混凝土浇筑;80平方钢筋混凝土,地面环氧地坪漆

  6、52平方控制室,4*2*3(H)m框架结构,观察窗一扇,铺设静电地板

  7、260平方外墙装修,10 *8*5.0m,铝塑板装饰

  8、20平方铝塑板收边封边

  9、第三方屏蔽效能检测,屏蔽效能:150kHz---1.6MHz≥60dB;屏蔽室衰减:大门≥60dB,墙体≥65dB;功能要求:满足电力电缆、配电变压器等样品局部放电试验对试验环境的要求(局部放电量≤2Pc)

  二、屏蔽房试验系统(指定采用凯迪正大品牌)

  1、KDJF-30kVA智能工频局放测试系1套

  2、KDYD-30kVA调压控制柜1套

  3、KDLB-30kVA隔离滤波装置1套

  4、KDJF-30kVA/150KV无局放试验变压器1套

  5、KDZD-150kV保护电阻1套

  6、KDFCR-150kV电容分压器1套

  7、KDJF-2020局部放电测试仪;检测灵敏度:0.05pC

  8、功能要求:满足35kV及以下电力电缆局部放电试验

  三、智慧工频耐压系统(指定采用凯迪正大品牌)

  1、KDYDJ-150kVA工频耐压试验系统1套

  2、KDYDJ-150kVA调压控制柜1套

  3、KDYDJ-15kVA/150KV试验变压器1套

  4、KDYDJ-150kV保护电阻1套

  5、KDFCR-150kV分压器1套

  6、功能要求:满足35kV及以下电力电缆4小时交流耐压试验

  四、智慧安全围栏(采用凯迪正大智能系统技术)

  1、340平方二楼智慧围栏3.4米高

  2、110平方一楼西侧智慧围栏1.2米高

  3、220平方一楼大厅智慧围栏1.2米高

  4、50平方一楼南侧智慧围栏1.2米高

  5、一楼西侧智慧智能门禁4扇2米

  6、一楼大厅智慧门禁12扇3米

  7、一楼南侧智慧门禁1扇3米

  8、智慧工位监控系统布线,超6类双屏蔽双回路1500米

  9、智慧工位网络系统布线,带电源屏蔽信号线(75—5)1000米

  10、内部插座布线及安装插座,五孔插座170个

  功能要求:实现整体电缆试验室的智慧管控,配套AGV小车实现智慧物流输送控制,实现实验室整体环境节点及试验过程的视频监控,满足数据传输功能。
