架空电力线路设计规范和故障如何定位处理?

作者:李工来源:武汉凯迪正大电气有限公司日期:2021-11-22 14:42:40阅读:

  《中华人民共和国国家标准66KV及以下架空电力线路设计规范》表11.0.7导线与地面的最小距离其中线路电压3-10KV经人口稀少地区5.5米;经交通困难地区4.5米。国家电力行业标准(DL/T5220-2005)10KV及以下架空配电线路设计技术规程规定:导线与地面或水面的最小距离:居民区为6.5米,非居民区为5.5米。

  当线路出现接地故障时,在确定故障区段并且停运的情况下,利用信号源向故障线路注入特征电流,根据基尔霍夫定律,特征交流信号也一定通过故障点构成回路。

  如果故障地点10KV高压线与地面的垂直距离经检修人员的现场进行了测量,确认线路定点仪电力导线距地架设高度为4.5米。10KV高压线路不符合《10KV及以下架空配电线路设计技术规程》的规定正确。

  配网单相接地查找仪用于查找线路接地故障点,采用方便携带、测量的优点。在测量过程中能测量出线路接地阻抗值,并将线路的异频信号电流值传输给手机端。

  凯迪正大公司产品特性适用于小电流接地系统配电网,检测架空线路的单相金属性接地、经过渡电阻接地等多种接地故障。

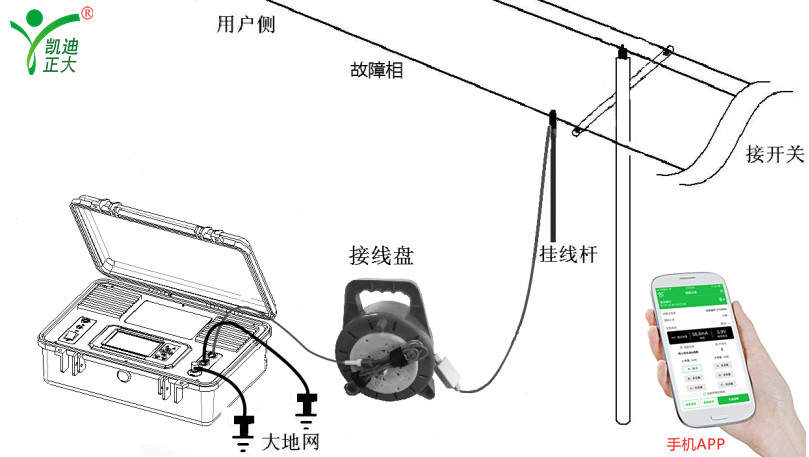

  信号源的特征电流注入点作为始端,那么从线路始端到故障点的路径上就能够测量到与注入信号近似等值的特征交流电流,而非故障区域(包括非故障分支和故障点后)则只能测量到微弱的感应电流(线路上的变压器、PT影响所致)。沿线在关键分支处用检测器对各个分支流过的特征交流信号进行测量,并将结果显示在手机APP上。如果发现某一分支能够检测到特征交流电流,说明故障点在该分支下游,如果不能检测到特征交流电流,说明故障点在该分支上游。依据此原理可以准确确定接地故障点。

  1.检测架空线路的单相金属性接地、经过渡电阻接地等多种接地故障:采用超低频信号避免系统分布电容影响,能对高阻值故障进行定位,可检测接地阻抗范围0-10kΩ。

  2.信号源采用高能量锂聚合物电源,可连续工作时间不少于5小时。

  3.利用检测器可以方便的测量供电线路负荷电流。

  4.检测器采用倒U型结构,方便挂杆测量。

  5.通过手机APP软件显示检测器所测量的电流值。

  6.通过数据分析终端可以读取相关设备数据,进行分析处置。
