电力电缆耐压试验的主要方法有哪些?

作者:夏来源:武汉凯迪正大电气有限公司日期:2021-09-07 09:16:25阅读:

  电缆耐压试验是检测电缆是否存在故障的一种方法。在试验过程中,容易受到各种因素的影响,产生故障、短路等问题。下面介绍电缆耐压试验的主要方法。

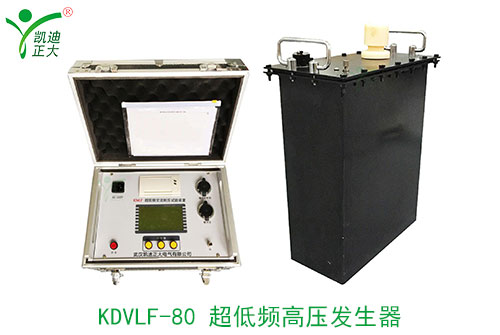

  1.超低频(0.1Hz)耐压试验方法。该方法采用通过整流滤波器将50Hz交流电压转换为直流电压,通过逆变电路将直流电压转换为1kHz交流电压,然后用0.1Hz正弦波振荡器完成调幅过程,调幅后,1kHz交流电压的等幅波将变成0.1Hz变幅波,主要是基于高压变压器与倍压电路之间形成的高压,主要以正弦波为代表。通过介电电阻,交流高压负载输出为0.1Hz高压。电压正弦波。超低频耐压试验的优点是:1.无损伤(2)精度高(3)装置体积小,携带方便,但该方法的输出电压电平较低,主要用于低压电缆的耐压试验。

  2.感应工频串联谐振试验。该方法主要利用被测电缆的电抗器电抗和电容器电抗在50Hz工频下产生谐振。调谐工频串联谐振试验的优点是:(1)输出电流波形基本为正弦曲线;(2)特异性高。串联谐振电路只有在满足谐振条件时才会形成高压。如果出现问题,电路将异常,相当于电缆短路,高压一致性将降低,因为电抗器可以限制短路电流,保护装置不会受到影响,因此无需安装电阻保护装置。

  3.变频串联谐振试验。变频串联谐振试验原理与感应工频串联谐振试验原理相似。少有的区别是变频串联谐振测试通过调节测试电路中的输出电压频率,实现了测试电路中的谐振变频电源。串联谐振测试通过在50Hz工频下调节电抗器的电感来实现测试电路的谐振。变频串联谐振试验的优点是,当试验所需的功率容量低于被测电缆的功率容量时,可在远低于所需电源的功率水平下进行试验,有效提高现场试验效率,克服了可调工频耐压试验装置的缺点,使其在实践中得到更广泛的应用。此外,串联谐振试验频率仅为30-300hz,可完成低频低损耗的超低频耐压试验,与实际损耗不符。因此,变频串联谐振耐压试验结果准确、全面、可靠。
