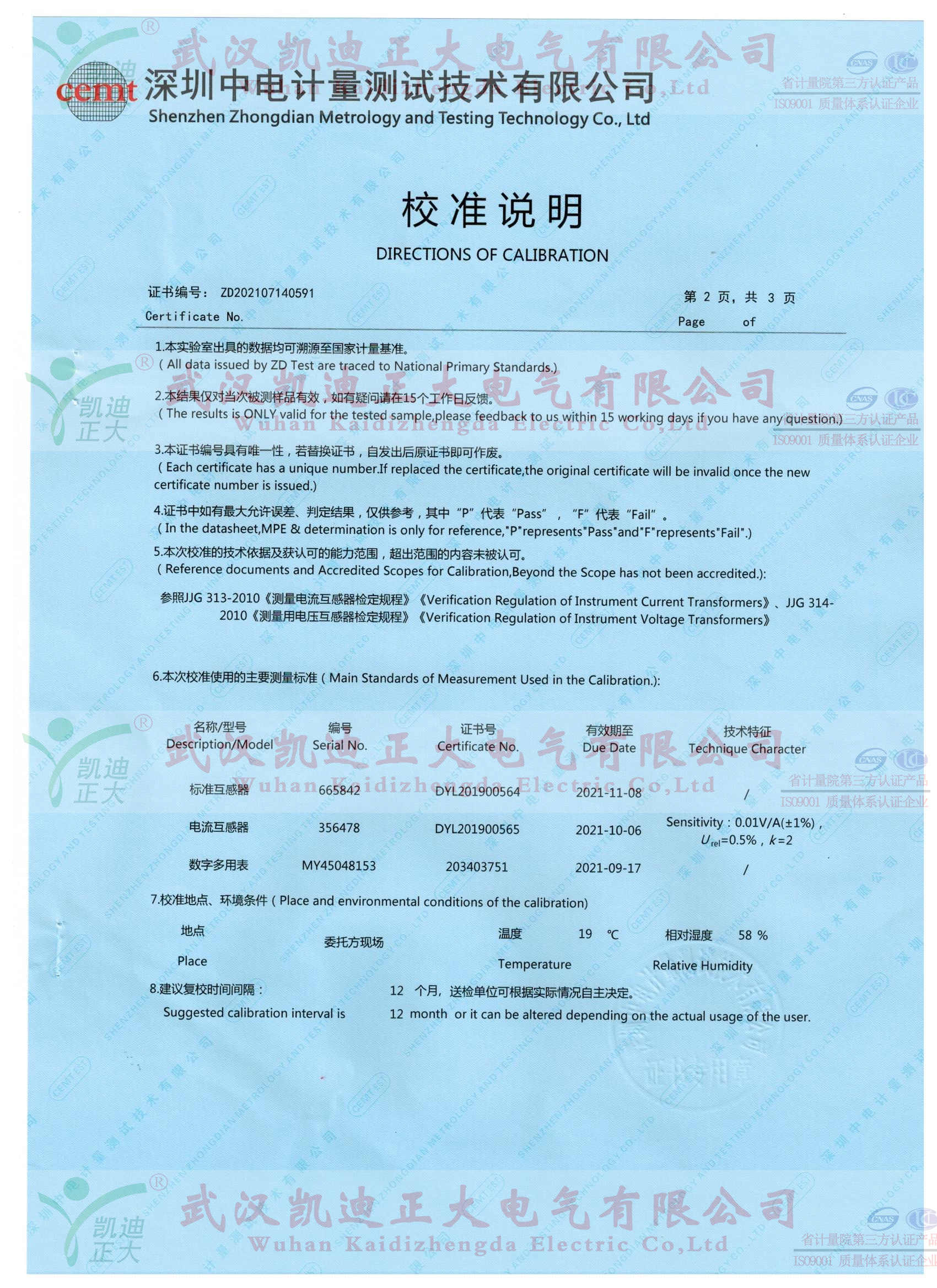

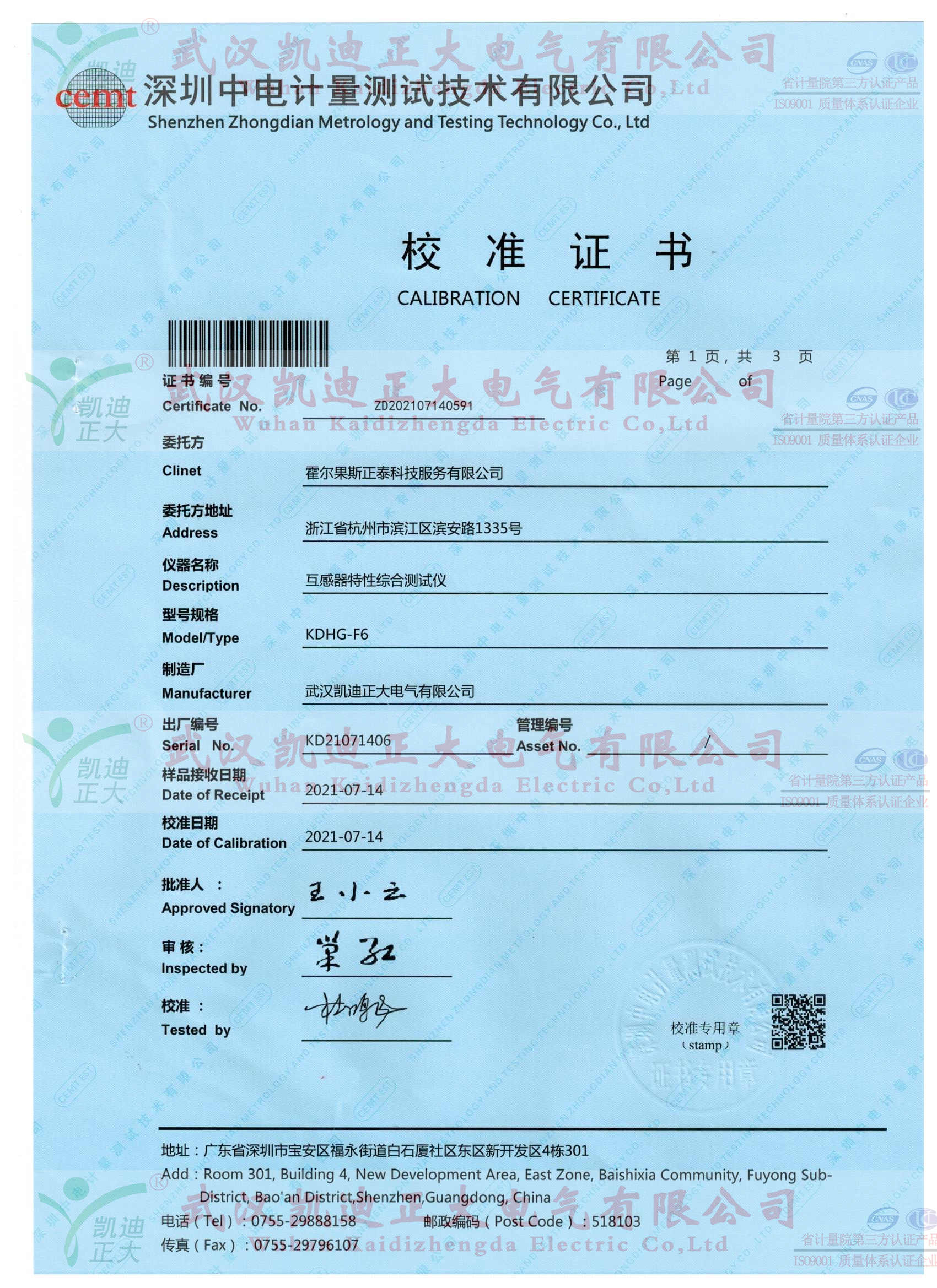

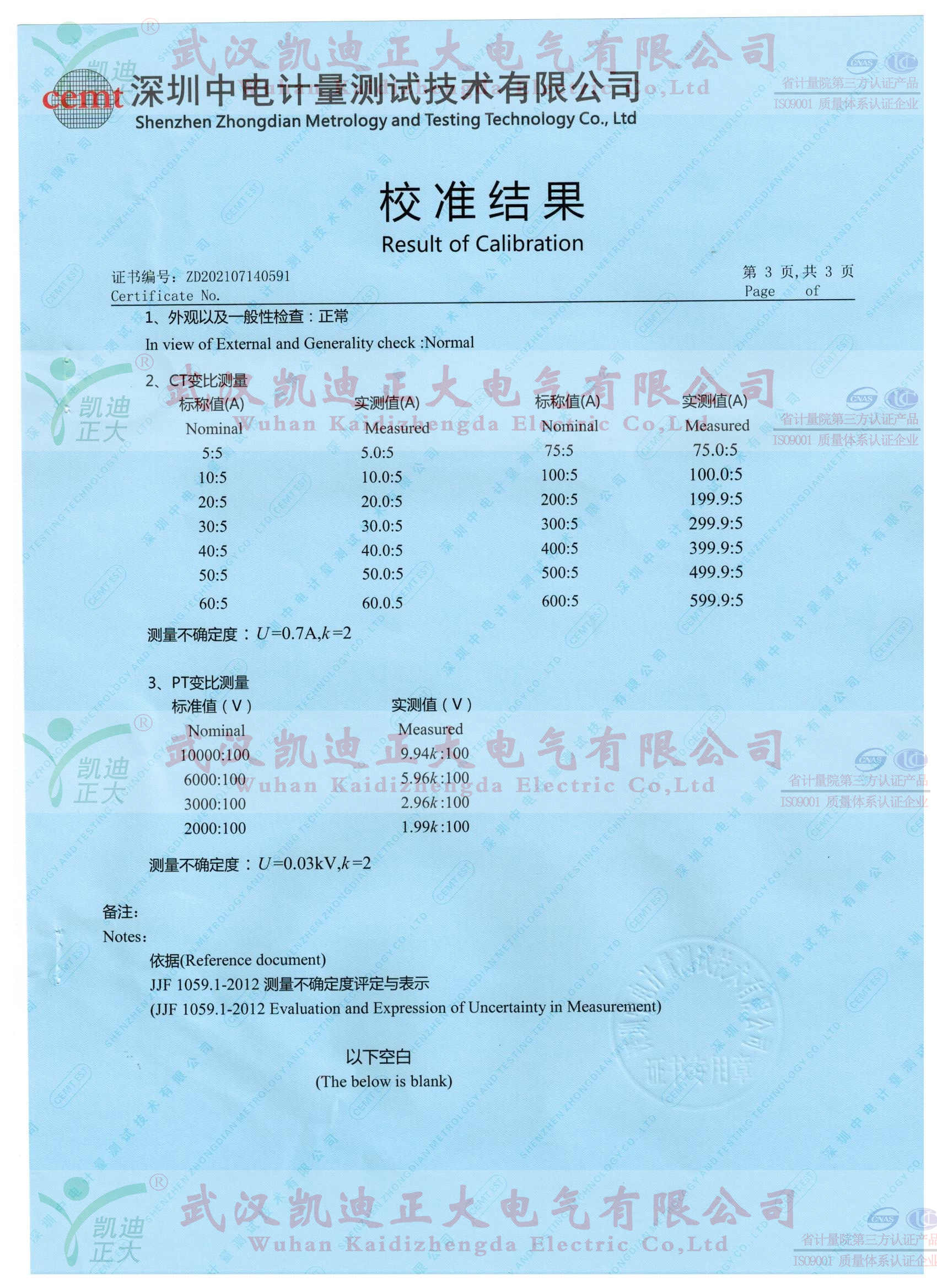

6路互感器综合特性测试仪获得中电计量校准证书

作者:雷帅来源:武汉凯迪正大电气有限公司日期:2021-07-20 08:29:02阅读:

  霍尔果斯正泰科技采购我司KDHG-F6互感器综合特性测试仪一台,用于在新疆霍尔果斯地区的光伏项目运维检修。

  KDHG-F6 互感器综合特性测试仪专门为测试互感器伏安特性、变比、极性、误差曲线、计算拐点、交流耐压和二次侧回路检查等设计的多功能现场试验仪器。实验时仅需设定测试电压、电流值,设备便能够自动升压/升流,并将互感器的伏安特性曲线或变比、极性等实验结果快速显示出来,支持数据保存和现场打印,不但省去手动调压、人工记录、描曲线等繁琐劳动,还能通过USB接口将测试数据上传到电脑进行编辑保存或打印。操作简单方便,提高工作效率,是一种性价比较高的高科技产品。

  KDHG-F6 互感器综合特性测试仪注意事项

  1、为了人身及设备安全,使用前请详细阅读说明书,并严格按照要求规范操作。

  2、试验前请将仪器可靠接地。

  3、本测试仪为互感器离线测试装置,在对互感器进行各项试验时,请务必将互感器各端子上的连接线甩开。

  4、CT变比极性试验时,应将不检测的二次绕组短接。

  5、做PT伏安特性试验时,一次绕组的零位端接地。

  6、伏安特性实验过程中,按下控制器,测试仪将会保持目前电压输出,以便检测用,再次按下控制器,试验结束。

  7、在做CT变比实验时,如果一次电流比较大导致接线柱过热,应等接线柱温度降低后再拧开一次连线。

  KDHG-F6 互感器综合特性测试仪产品特点

  支持检测CT和PT、单机完成全部试验

  可以6路同时检测

  无需外接其它辅助设备,单机即可完成所有检测项目

  自带微型快速打印机、可直接现场打印测试结果

  采用智能控制器,操作简单

  大屏幕液晶,图形化显示接口.

  按规程自动给出CT/PT(励磁)拐点值

  自动给出5%和10%误差曲线

  支持六组变比同时测量

  可保存1000组测试资料,掉电后不丢失

  支持U盘转存资料,可以通过标准的PC进行读取,并生成WORD报告

  小巧轻便≤22Kg,非常利于现场测试

  KDHG-F6 互感器综合特性测试仪功能:CT(保护类、计量类)、伏安特性(励磁特性)曲线、自动给出拐点值、自动给出5%和10%的误差曲线、支持六组变比同时测量、比差测量、角差测量、极性判断、一次通流测试(二次回路通道检查)、交流耐压测试、二次负荷测试、二次绕组测试、铁心自动退磁

  PT伏安特性(励磁特性)曲线、自动给出拐点值、变比测量、极性判断、比差测量、角差测量、交流耐压测试、二次负荷测试、二次绕组测试、铁心自动退磁

  KDHG-F6 互感器综合特性测试仪技术参数:

  工作电源AC220V±10% 、50Hz

  设备输出0~2500Vrms, 5Arms(20A峰值)

  大电流输出0~600A

  二次绕组电阻测量范围0.1~300Ω;精度≤0.5%、分辨力0.01;

  二次实际负荷测量范围5~1000VA;精度≤0.5%±0.1VA

  相位测量(角差)精度±4min;分辨率0.1min

  比差测量精度≤0.05%

  CT变比测量范围5-25000A/5A(5000A/1A);精度≤0.5%

  PT变比测量范围10000:1;精度≤0.5%

  工作环境温度:-10℃ ~ 40℃,湿度:≤90%,海拔高度:≤1000m
