唐山古冶东方发电公司计划试验设备技术要求

作者:李玉波来源:武汉凯迪正大电气有限公司日期:2021-07-09 19:04:24阅读:

  唐山开滦东方发电公司属于开滦集团旗下公司,主营火力发电及余热供应、灰渣、石膏销售等为开滦古冶地区的市民供暖,钢铁厂的电力供应。开滦东方发电公司运维试验需要采购:

  1、HD-7000抗干扰异频介损测试仪:满足DL/T1516-2016相对介损及电容测试仪通用技术条件、GB/T11463-1989电子测量仪器可靠性试验、GB/T17626.2.3.4.5.6.8.11-2008 静电放电抗扰度试验。采用数字波形分析和电桥自校准等技术,配合高精度三端标准电容器,实现高精度介损测量。仪器所有量程输入电阻低于2Ω,消除测量电缆附加电容的影响。采用高压电容器与介损电桥组合在一起的方案,简化接线调试的过程。并保证电桥试验的安全性。能够使用串联谐振提供的高压电源,无需固定频率。内置串联和并联两种介损测量模型,方便仪器检定。具有标准电流输入通道,可以采用外部标准电容器做介损试验。也可以在实验室内对介损电桥进行校准。 控制器与高压电桥采用无线通讯,传输距离远,安全可靠,控制方便。技术参数及要求:

  1、准确度: Cx :±(读数×1%+0.01pF) Tgδ:±(读数×1%+0.0040)

  2、 电容范围: 不限,分辨率0.001pF, 默认10pF-10uF。tgδ范围:不限,分辨率0.001%。试品电流范围:10uA~10A。

  3、标准电容电压:根据用户要求随意定制,默认采用40kV/100pF;电容器温度系数≦3×10-5 /℃。压力系数≦3×10-3Mpa;电容器的损耗角正切值不大于3×10-5;电容器内充 SF6 气体。在20℃时,压力为0.4±0.1Mpa

  2、HD-2868三油杯绝缘油耐压测试仪满足 GB/T 507 绝缘油击穿电压测定法、GB/T760 运行中变压器油水分含量测定法(配套设备变压器微水仪)。

  关键技术参数及要求:

  1、三油杯试验电压0~80kV;三油杯电解水量:10ug~1000ug;电解水量:>1000ug 精度:0.3%

  2、短击穿时间小于1ms,小切断电流范围:1.0 mA~25 mA;设定值为11 mA

  3、实时网络击穿监测微机控制系统,快速切断小于1ms。重复性好,避免绝缘油碳化或生成纤维;

  4、内置多种标准程序可选,使用电解液空白电流补偿、电解液平衡点漂移补偿两种方法来修正测量结果;

  5、测量范围:0-100mg分辨率:0.1ug,采用激光自动识别杯位系统,多油杯独立加压试验或多油杯同时加压试验可选;

  6、160×128液晶显示屏(4.7英寸);可同时测量变压器油含水量及击穿试验。内置打印机,可查询和打印试验报告;

  7、根据所选标准(或自定义标准)程序和试验方式全自动操作;

  8、采用微处理器,精密标准正弦发生电路及变比和反馈监控电路,提高测量的准确度和实时性及可靠性;

  9、具有测量电极开路故障、短路故障自动检测功能;故障自动警示:设置了安全接地保护、 反相运行自动切换报警系统;、防油面板和易读式菜单操作,提供最佳用户界面及防漏油油槽;

  10、电解电流:0~400mA;最大电解速度:2.4mg/min;

  11、保护罩和油杯使用绝缘材料全绝缘保护无局部放电现象、无电讯声,采用机械电路双重保护,油杯带盖,符合IEC156/1995-05中避免试验时测试油吸收潮气的规定;确保试验人员的安全;

  12、自动记录试验报告,可保存255条;升压速率:采用电子调压创新技术,准确升压(1.0~3.0 kV/S)可调;电压测量精度及显示分辨率: 0.1kV击穿切断时间:1ms;总功率:1.5kVA

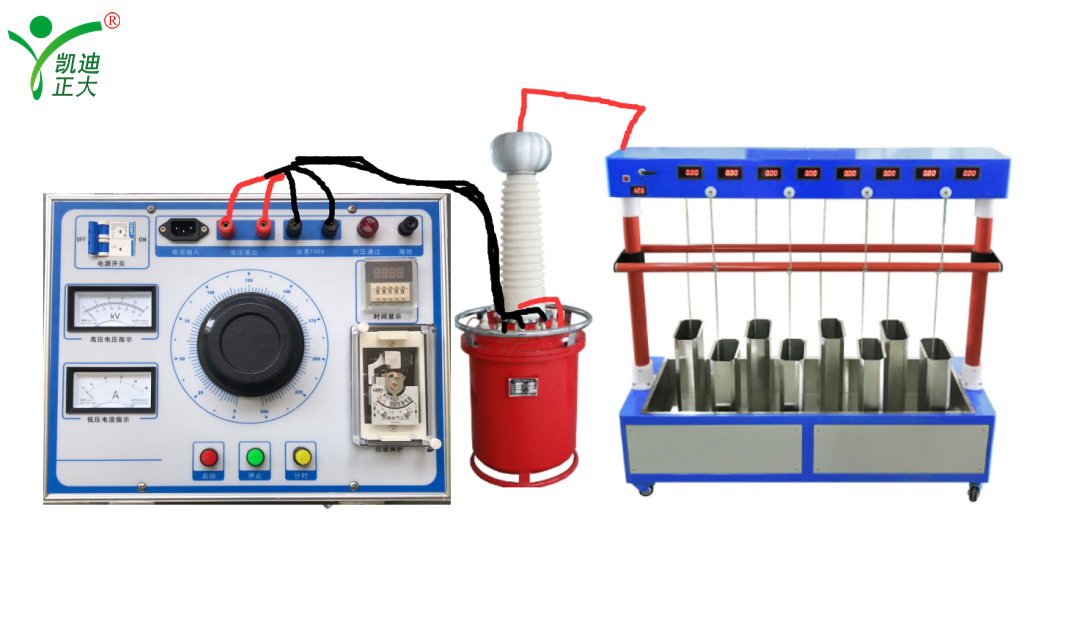

  3、HD-2808高精度手动绝缘靴(手套)耐压试验仪满足GB17622-1998带电作业用绝缘手套通用技术条件、DL/T676-1999 带电作业绝缘靴(鞋)通用技术条件、GB12016-89绝缘工具绝缘性能试验方法、DL/T596-2005 电力设备预防性试验规程。

  (一)关键技术参数及要求:1、环氧树脂升压器额定容量:10kVA

  2、输入电压:AC220V±10% 50Hz±1;自动保存设置数据,掉电后开机后显示上一次的设置数据。

  3、输出电压:AC 0-100kV;电压精度:0.2%读数+1.0%满量程

  4、低压电流:0-45A;泄漏电流:0-100.0mA;泄漏电流分辨率:0.1mA;电流精度:≤0.2% (F.S)过压、过流保护,任意设定输出电压、低压电流上限、泄漏电流上限和计时时间。

  5、一次能做8只靴(手套),当其中一个试品被击穿时,设备有自动脱扣功能,其他试品继续试验。实时显示高压电压、低压电流、8路泄漏电流,试验电压、试验变压器一次电流,时间及耐压结果,显示直观明了。人机对话全键盘操作方式,智能化工作全过程,任选自动耐压方式和手动耐压方式。

  6、配320×240液晶显示试验数据,带打印功能,适合做绝缘杆、110kV验电器试验。

  7、高压电压、低压电流、8路泄漏电流共8路测量方式,高精度传感器和高性能14位AD采集芯片。采用红外通讯技术,使操作台与高压系统彻底隔离,确保试验人员安全。具有回零检测功能,回零确定后才可进行试验,安全可靠。
