KDJK-10配电网线路单相接地故障定位仪的产品介绍以及特点

作者:凯迪正大电气来源:武汉凯迪正大电气有限公司日期:2020-06-23 18:30:00阅读:

    凯迪正大KDJK-10配电网线路单相接地故障定位仪适用于小电流配网架空线路单相接地故障线路,在线路发生单相接地故障而停运后,可用本设备对接地点进行精确定位。

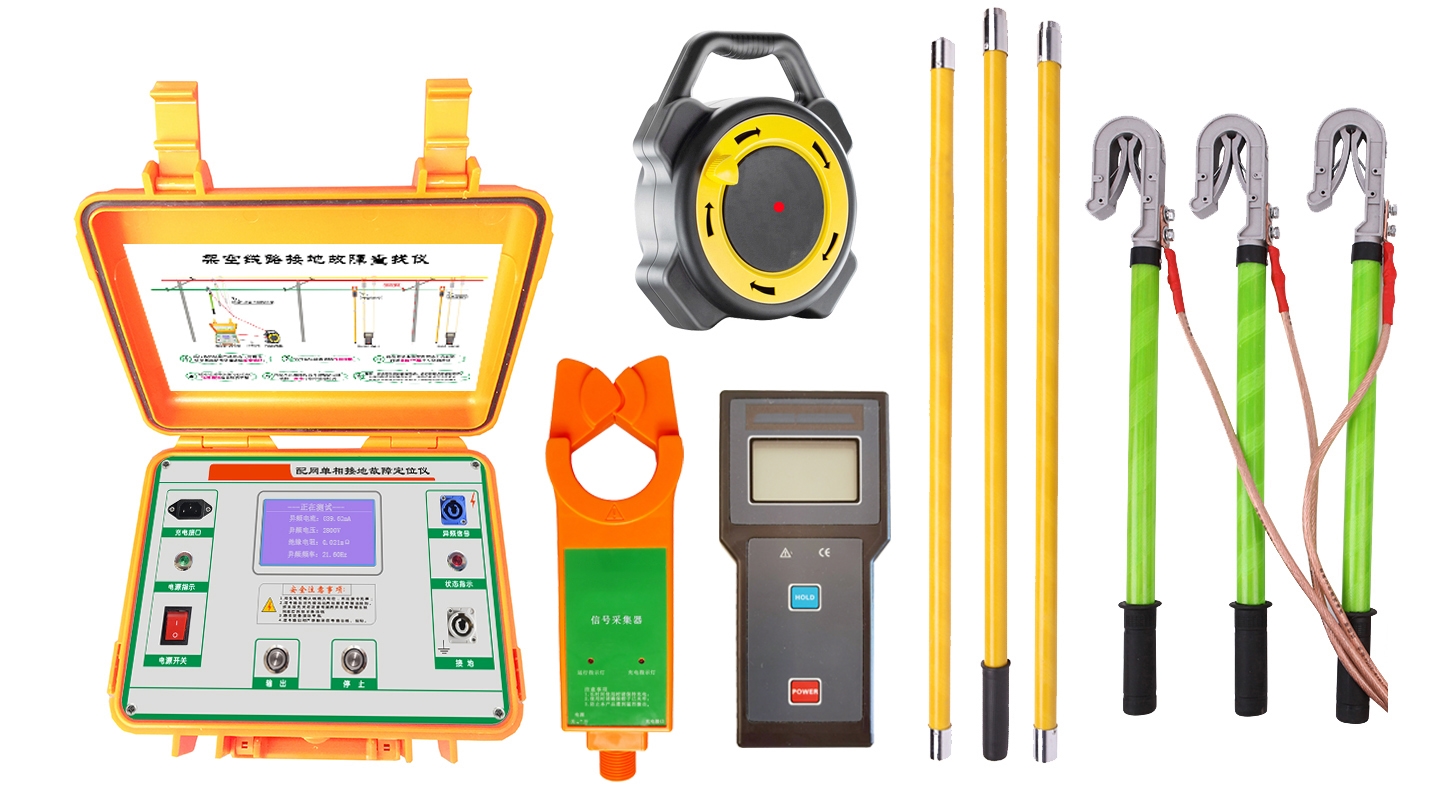

    凯迪正大KDJK-10配电网线路单相接地故障定位仪是一套便携设备,可进行多条线路的故障定位。整套设备由发射机、传感器、接收机及附件组成。在故障线路停运后,由发射机向线路施加超低频高压信号使故障重现,在线路沿途用绝缘杆将传感器挂在线路上检测信号,并通过无线方式向地面上的接收机传输数据,接收机显示测量结果。在故障点前,电流持续存在,故障点后,电流消失。可高新行粗略分段,再精确定点,从而快速确定故障位置。
凯迪正大KDJK-10配电网线路单相接地故障定位仪产品特点:
1.适用于小电流接地系统配电网,检测架空线路的单相金属性接地、经电弧接地、经过渡电阻接地等多种故障。
2.在线路停运后进行定位,特别适用于有电缆分支的故障线路(10kv、35KV架空线路)。
3.通过向线路故障相注入检测信号,确定单相接地故障点,减少盲目性并缩短故障检测时间。
4.在线路停电状态下,能够快速准确的定位单相接地故障点,误差不得超出1米。
5.采用二分法进行检测,不需要全线巡查,缩短故障检测时间。
6.在线路正常运行时,可检测线路负荷电流(0-100mA)。
7.在地面通过绝缘杆操作,装置内部要有熔断保护装置,确保人身安全。
8.装置内置超低频复合信号源、功率信号源、高压信号源多种电源模块,装置实现多种工作方式。
9.装置配有多种接收系统,互不干扰,可以同时测试也可以分开测试。
10.施加高压信号使故障重现,电流信号稳定,易于检测。
11.超低频信号避免系统分布电容影响,能对高阻值故障进行定位。
12.发射机安全特性:高压启动闭锁功能、输出允许直接短路。
13.传感器使用高灵敏度传感器,开口设计,无需闭合,方便在线路上挂接。
14.传感器和接收机无线通讯传输,安全可靠。
15.装置测量到的信号和数据可能保存到系统后台,通迅协议通用。
16.装置具有多种保护功能,具有良好的安全测试性能。
17.发射机可使用市电、发电机供电,传感器和接收机干电池供电。
18.电源电压过低时需报警提示进行充电。
19.发出的异频信号大小可调。
20.发出的异频信号频率可调、功率信号可调。
21.通过绝缘杆操作,内部要有熔断器保护装置。
22.装置内置超低频复合信号源、功率信号源、高压信号源多种电源模块,装置实现多种工作方式。
23.发射机体积小,重量轻;传感器为体积重量最小化设计,方便沿线挂接;接收机为手持式设计。
24.接收机采用大屏幕液晶显示器,显示传感器状态、电流波形和电流值。
