玄武变电站投运——陕西迎来首座全户内330千伏智能变电站

    3月9日，玄武变电站的顺利建成投运，将为西安城北地区增加一个重要电源点，进一步满足西安电网北部地区的负荷发展需求，完善区域330千伏电网结构，缓解该区域供电压力，提升西安地区330千伏变电站之间的互联互供能力，为西安建设国际化大都市发挥积极作用。



    玄武330千伏变电站位于古城西安市经济技术开发区北三环内，占地面积13亩，全站采用框架结构。和传统户外变电站相比，户内智能变电站具有占地面积小、易维护、使用寿命长、系统集成、设备高新、节能环保等特点。

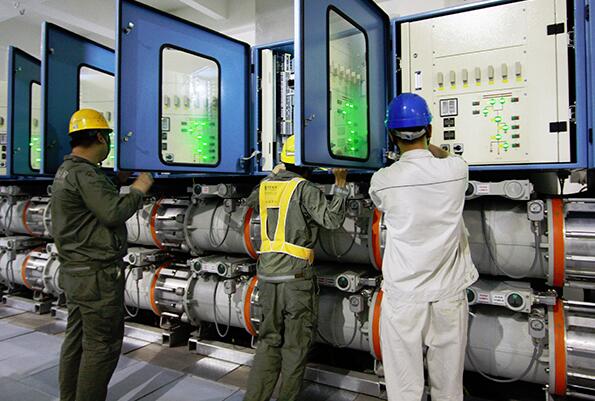

    该变电站330千伏系统采用双母线双分段接线方式，目前带4回线路2台容量为36兆伏安的变压器，共安装GIS组合电器12个间隔，远期规划8回线路及4台变压器。110千伏系统采用双母线双分段接线方式，目前带10回线路，共安装GIS组合电器22个间隔，远期规划22回线路。



    变电站电气设备均在户内，进出线采用全电缆地下铺设，且一次设备、二次设备以及一次到二次设备之间等三种接入方式全采用光纤进行内部连接，不但传输速度更快，而且占地面积小，外立面与附近建筑充分融合协调。同时，该变电站采用高新、可靠、集成的智能设备，共享统一的信息平台，传输和处理的信息全数字化，具有自动完成采集、保护、控制以及高级应用功能。主设备采用除噪音、泄压材料，变压器外墙封堵采用拆式墙体，降低了变电站整体噪音。
