串联谐振和并联谐振的特点及品质因数公式记忆方法

在电阻、电感和电容的串联电路中，出现电路的端电压和电路总电流同相位的现象，叫做串联谐振。 串联谐振的特点是：电路呈纯电阻性，端电压和总电流同相，此时阻抗最小，电流最大，在电感和电容上可能产生比电源电压大很多倍的高电压，因此串联谐振也称电压谐振。 在电力工程上，由于串联谐振会出现过电压、大电流，以致损坏电气设备，所以要避免串联谐振。 在电感线圈与电容器并联的电路中，出现并联电路的端电压与电路总电流同相位的现象，叫做并联谐振。



并联谐振电路总阻抗最大，因而电路总电流变得最小，但对每一支路而言，其电流都可能比总电流大得多，因此电流谐振又称电流谐振。 并联谐振不会产生危及设备安全的谐振过电压，但每一支路会产生过电流。



电感和电容组成的回路，在外加交流电源的作用下，就会激起振荡。每一个振荡回路都有自己的固有频率。当外加交流电源的频率等于回路的固有频率的时候，振荡的幅度（电压或者电流）达到最大值，这个情况叫做谐振。收音机的输入回路就是谐振回路，改变回路的电感或者电容，使回路的固有频率等于要接收的电台频率，产生谐振，就能选出这个电台的信号来。收音机的中频变压器也是谐振回路，它调谐在465kHz的频率上，使中频放大器对465kHz的中频信号有最大的放大能力，而其他频率的信号都受到抑制。

　　在电阻、电感、电容和外加交流电源相串联的振荡回路中，当外加电源的频率等于回路的固有频率的时候，回路就会发生谐振。这种谐振叫做串联谐振。



　　串联谐振有以下特点：回路总阻抗是纯电阻，而且变到最小值，等于回路的电阻；回路中的电流达到最大值；电感上的电压等于电容上的电压，并且等于交流电源电压的Q倍。因此，串联谐振也叫做电压谐振。



　　如果外加电源的频率小于或者大于回路的固有频率，回路的总阻抗就会增大，回路电流就会减小。回路Q值越大，曲线越陡，谐振现象越剧烈。



　　在电感、电容和外加交流电源相并联的振荡回路中，当外加电源的频率等于回路的固有频率的时候，回路就发生谐振。这种谐振叫做并联谐振。



　　并联谐振有以下特点：总阻抗是纯电阻，而且达到最大值；回路电压达到最大值；如果电源内电阻大，使电路中的总电流可以看作恒定的话，两支路的电流是总电流的Q倍。也就是说，两支路电流的方向相反，大小相差不多，它们的差值就是总电流。因此，并联谐振又叫做电流谐振。如果外加电源频率小于或者大于回路的固有频率，回路的总阻抗就会减小，回路的电压也会减小。



串联谐振和并联谐振的品质因数公式怎么记？

品质因数实质是过电压或过电流的倍数，串联谐振时，电感、电容电压超过电源电压的倍数就是品质因数，并联谐振时，电感、电容电流超过电源电流的倍数就是品质因数。



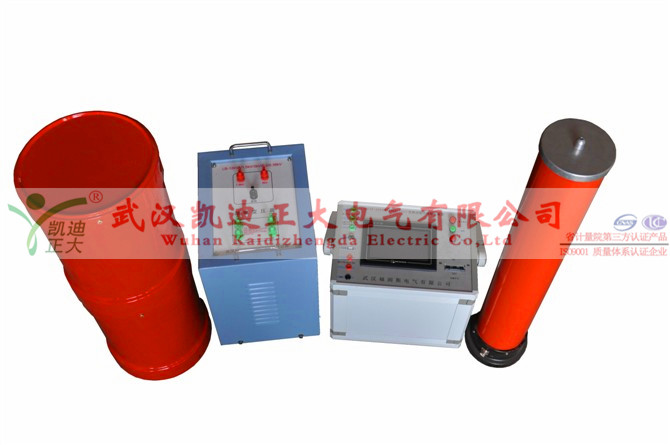

　　1.串联谐振 电阻、电容、电感串联电路中，出现电源、电压、电流同相位现象，叫做串联谐振，其特点是：电路呈纯电阻性，电源、电压和电流同相位，电抗X等于0，阻抗Z等于电阻R，此时电路的阻抗最小，电流最大，在电感和电容上可能产生比电源电压大很多倍的高电压，因此串联谐振耐压装置也称电压谐振。



　　串联谐振就是电源和LC回路串联，当满足XL=XC时，LC等值阻抗几乎为零，电源输出电流很大，所以又称为“电流谐振”。



　　2.并联谐振 压与原电压叠加，并联谐振：在电阻、电容、电感并联电路中，出现电路端电压和总电流同相位的现象，叫做并联谐振，其特点是：并联谐振是一种几乎的补偿，电源无需提供无功功率，只提供电阻所需要的有功功率，谐振时，电路的总电流最小，而支路电流往往大于电路中的总电流，因此，并联谐振也叫电流谐振。



　　并联谐振就是电源和LC回路并联，当满足XL=XC时，电源输出电流几乎为零，LC上的电压极高，所以又称为“电压谐振”。
