武汉凯迪正大：TAG-8600B无线高压核相仪技术参数参考

TAG-8600B无线高压核相仪

一、简介

TAG-8600A无线高压核相仪（以下简称“仪器”）用于两条高压线路并网或环网核相。该仪器可以升级远程核相的功能。仪器适合5V～220kV交流输电线路带电作业和二次侧带电作业，具有高压验电功能。仪器采用无线传输技术，操作安全可靠，使用方便，克服了有线核相器的诸多缺点。

工作原理

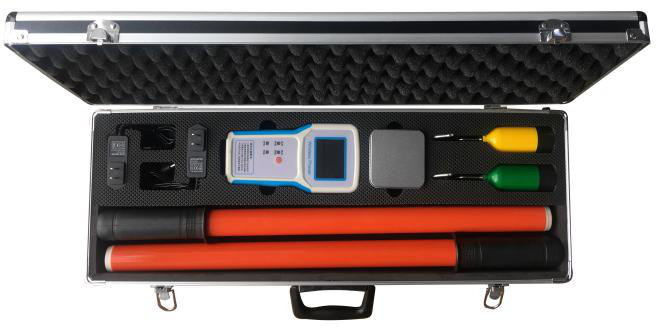

仪器由2对发射器、1对中置柜采集器和1个接收主机组成。发射器可以判断线路是否带电，测量线路相位和频率，并将测量的数据通过无线电发送给接收主机，接收主机依据发射器数据计算两线路相位差值，判断同异相。

三、技术参数

1、相位差准确度：误差≤5°。

2、频率准确度：±0.1HZ。

3、可跨电压测量范围为5V～220kV。

4、发射器和接收主机的最大传输视距约100米。

5、真人语音提示测量结果和操作步骤。

6、320*240彩屏同时显示相位差、频率、矢量图和同异相结果。

8、无操作1小时自动关机。

9、发射器和接收器均内置可充电锂电池，且电池可拆卸更换。

10、主机锂电池容量约2500mAH，发射器锂电池容量约350mAH。

11、高压测量时泄漏电流<10uA。

12、发射器工作功耗<0.1W，接收主机工作功耗<0.3W。

13、工作环境：-35℃--- +45℃ 湿度≤95%RH。

14、储存环境：-40℃--- +55℃ 湿度≤95%RH。

15、整机重量：约6kg。

16、仪器包装尺寸：长89cm*宽26cm*高11cm。
