湖南三电SF6气体密度继电器使用说明书

一、湖南三电SF6气体密度继电器用途

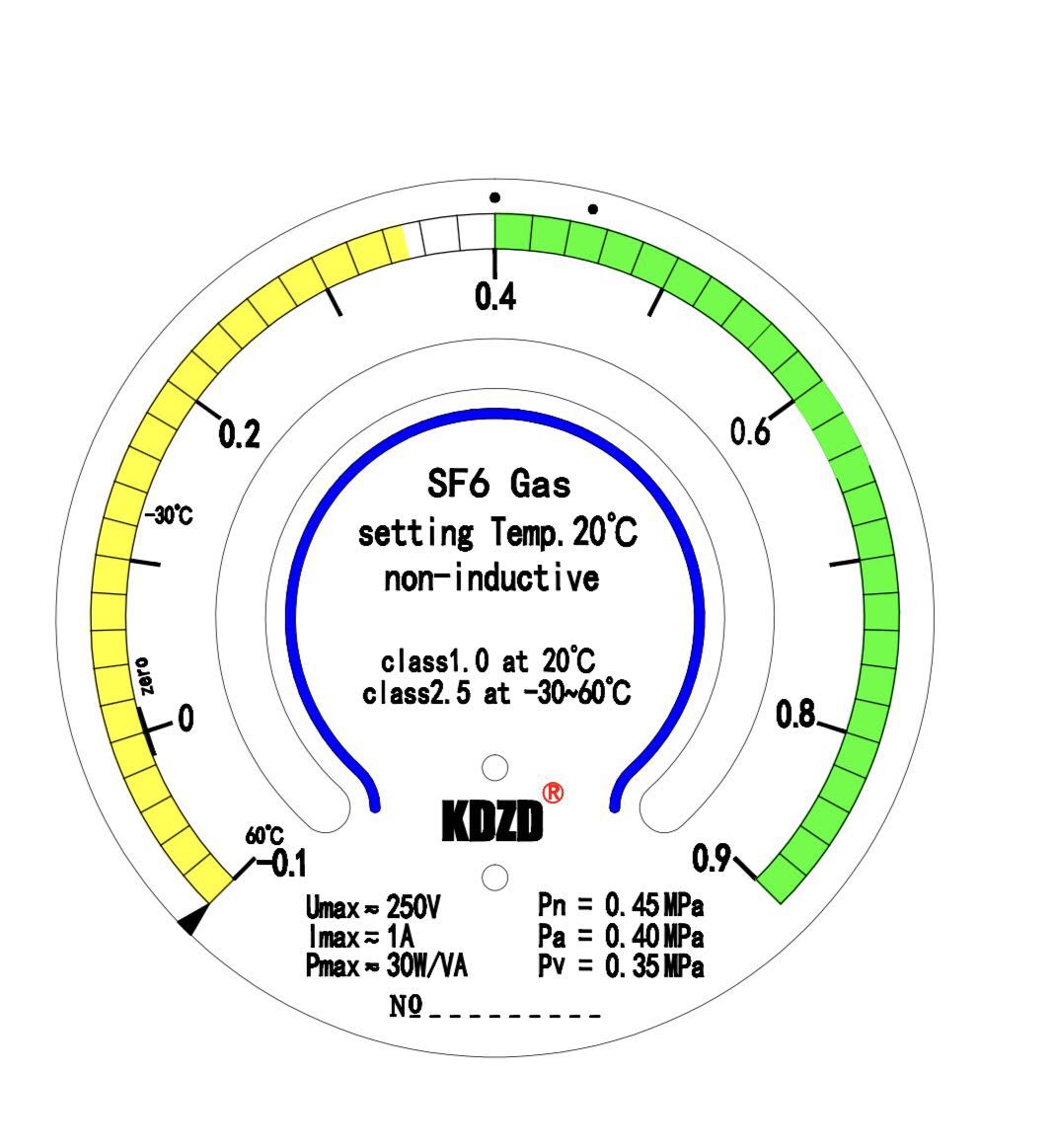

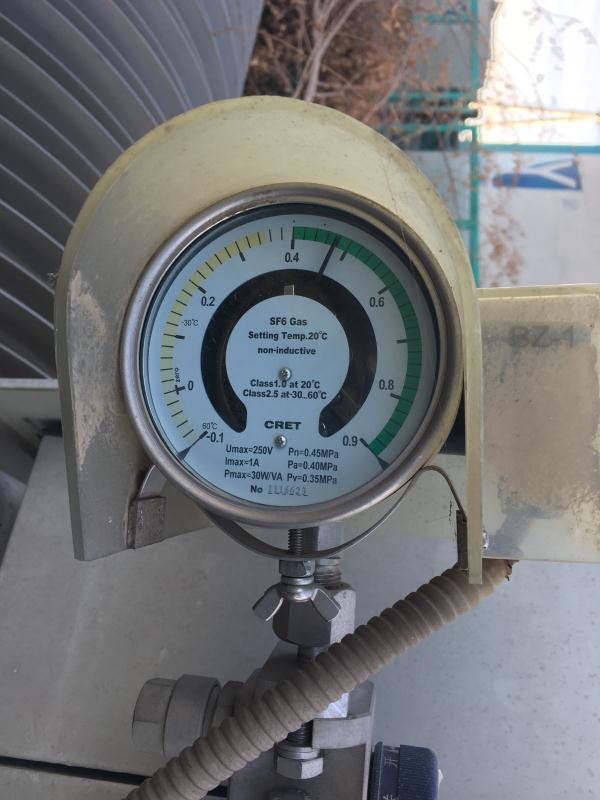

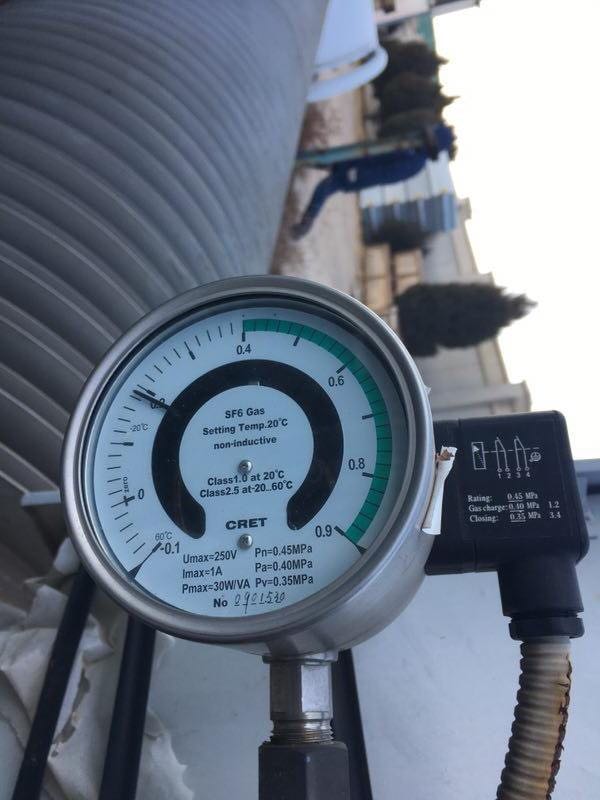

ZMJ1-1型指针式SF6密度继电器(以下简称继电器)，主要用于控制和监视密封容器中SF6气体的密度。一般应用在高压开关、中压开关、气体绝缘设备（GIS）、变压器和互感器上，且适合户外恶劣的环境。该继电器有两组或三组接点，可发出超压、报警和闭锁控制信号，并带有指示显示。继电器内灌硅油，以提高抗震和抗冲击能力。

二、湖南三电SF6气体密度继电器原理

SF6气体设备上的SF6气体密度是以SF6气体经温度补偿后的压力来表示的，即以20℃时的压力值来表示的。

继电器在额定压力下工作，当环境温度发生变化时，SF6气体的压力也发生变化，继电器内部的温度补偿单元对变化的压力进行修正，使其压力示值不变。当SF6气体发生泄漏，压力就下降，降到报警设定值时，继电器一对接点输出报警信号，此时要求用户对设备补气，如果压力继续下降，降到闭锁设定值时，继电器一对接点输出闭锁信号，使设备的控制系统进行闭锁，从而实现对电气设备的安全运行保护。

三、湖南三电SF6气体密度继电器主要技术性能及控制参数

·精度等级：1.0级、1.5级

·测量范围：-0.1～0.9Mpa

·抗震性能：20m/s2

·抗冲击性能：300m/s2

·绝缘电阻：各引线间、引线与外壳间绝缘电阻＞200MΩ

·外壳防护等级：IP65

·密封性能：≤10-9 Pa·m3/s

·触点容量：AC/DC 250V，30VA/W

·工作环境：相对湿度≤95%RH

额定压力＞0.5Mpa时，环境温度为-25℃～+60℃

额定压力≤0.4Mpa时，环境温度为-40℃～+60℃
