承试三级资质所需试验设备清单

2017年12月1日，国家能源局对电力承试类资质设备进行了相应的调整，每个省区的承试类三级资质设备都相同，同时省去了一些电力企业在实际工作中并不常用到的设备，武汉凯迪正大电气有限公司在本文就简单介绍新版的承装（修、试）承试类三级电力设施许可证所需施工机具设备选型指南。

一．高压发生设备

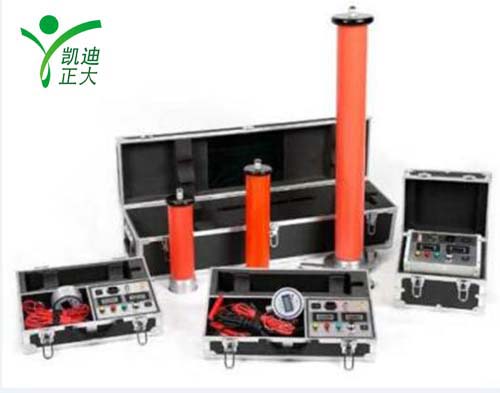

1. 直流高压发生器

单位 1 套

规格 DC：200kV/3mA

型号KDZG-II-200kV/3mA KDZG-II-120kV/2mA

用途：直流耐压和直流泄漏测量避雷器直流参考电压和直流泄漏电流试验

2. 工频耐压试验装置

单位 1 套

规格DC：120kV/2mA

型号 YDJ-10kVA/100kV YDJ-10kVA/110kV   YDJ-6kVA/50kV

用途：YDJ-10kVA/100kV 变压器，开关，PT，CT等电气设备的耐压试验 电流互感器高压介损（110KV)YDJ-10kVA/110kV电流互感器高压介损（110KV)

 YDJ-6kVA/50kV避雷器交流参数测试

3. 变频串联谐振试验成套装置

单位 规格1套  AC：10kVA/100kV AC:5kVA/50kV

型号 KDXZ-/75kVA/25kV  KDXZ-/1000kVA/200kV

用途：KDXZ-/75kVA/25kV高压电缆等耐压试验

KDXZ-/1000kVA/200kV高压开关、GIS、变压器、高压电缆耐压

4. 感应耐压试验装置

单位 1 套  5kVA/360V 150Hz

规格 5kVA/360V 150Hz

型号KDSF-15KVA

用途：电压互感器感应耐压

二、电气测量仪器

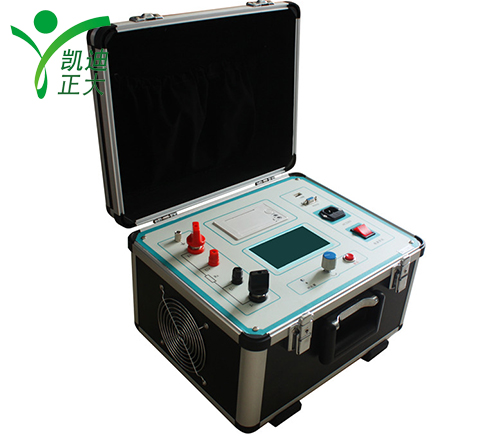

1. 回路电阻测试仪

单位 2台 规格DC：≥100A

型号KDHL-200A

用途：导电回路接触电阻测量

2. 互感器伏安特性测试仪

单位： 1台

规格 1100V/5A

型号KDHG-A

用途：VA特性测试

3. 接地电阻测试仪

单位：1台

规格 异频法

型号KDW-5A

用途： 35kV及以下变电站接地网测量

4. 电容电感测试仪

单位：1台

型号 KD500A

用途：电容器测量

5. 接地导通测试仪

单位 1台 DC：1A

型号KDDT-10A

用途：变压器中心点接地系统导通测量

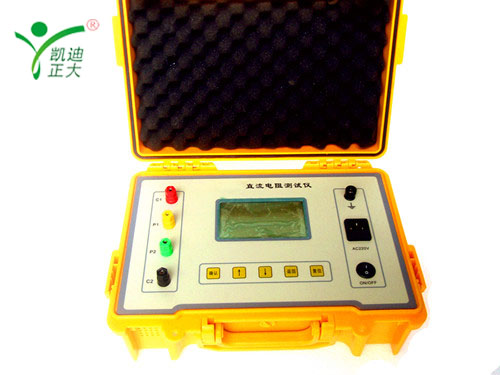

6. 变压器直流电阻测试仪

单位： 2

规格DC：≥10A

型号KDZR-10A

用途：变压器绕组直流电阻测量

7. 变压器变比测试仪

单位：1台

规格 数字式0.5级

型号 KDB-II

用途：变压器变比、组别测量

8. 变压器绕组变形测试仪

单位1台

规格 频响法

型号 KDRB-IV

用途：变压器绕组



9. 有载分接开关测试仪

单位 1台

规格  I≥1A

型号 KDYZ-2010

用途：变压器有载开关测试

10. 断路器特性测试仪

型号 KDGK-F

用途：高压开关机械动作特性测量

11. 氧化锌避雷器阻性电流测试仪

型号KDYZ-205

用途：避雷器阻性电流测量，有功分量及无功分量测量

12. 三相继电保护测试仪

单位 1台

规格： 三相电压电流各2组

型号 KDJB-A

用途：继电保护测量

13. 雷击计数器校验仪（避雷器放电计数器测试仪）

单位 1台

 型号 KDFCR

用途：避雷器计数器校验

14. 绝缘电阻测试仪单位：2

规格： DC：0～5000V 200G(Ω) 短路电流≥3mA

型号：KD305

用途： 绝缘电阻测量，变压器绕组绝缘电阻及吸收比测量

15. 高介质损耗测试仪

单位：2

规格：1、介质测量精度为1% 2、电容量精度为0.5%    3、抗干扰变频

型号  KD600

用途： 电容和介质损耗测量

三、油、气试验仪器

1. SF6检漏仪 单位：1

规格：灵敏度1ppmv

型号XP-1A

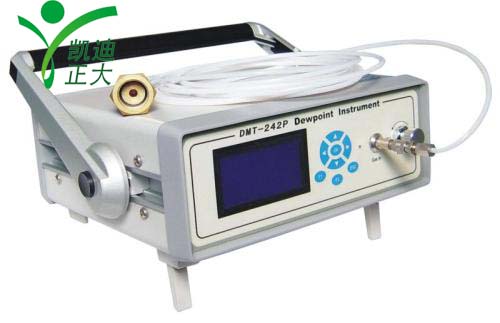

2. SF6气体微水测试仪 1

3.  型号KDWS-24

四、常用仪器仪表

1. 兆欧表

单位 1

规格:DC：2500V

型号KD305

兆欧表

单位：1  DC：500V

型号KD200

数字式双钳相位伏安表

单位：1

规格：测量电流小于1mA～5A

型号KDZD220

用途：电流电压回路检查
