产品概要

仪器采用当前主流的32bits CPU和高密度SMD贴装工艺，是集绝缘电阻仪、皮安计、数字电位计、数字高压源表四合一的专业仪器。

仪器采用彩色液晶显示，美观直接可靠。本仪器可输出0.5V-1000V之间电压，满足各种测试电压要求，具有电压回读功能，七量程测试，使绝缘电阻测量范围可达：10KΩ-1PΩ，最大显示位数9999数。仪器采用当前主流的32bits CPU和高密度SMD贴装工艺，是集绝缘电阻仪、皮安计、数字电位计、数字高压源表四合一的专业仪器。

仪器采用彩色液晶显示，美观直接可靠。本仪器可输出0.5V-1000V之间电压，满足各种测试电压要求，具有电压回读功能，七量程测试，使绝缘电阻测量范围可达：10KΩ-1PΩ，最大显示位数9999数。

主要特点与功能：

1. 高亮度、超清晰4.3寸彩色LCD显示：显示像素为：800*480，多种参数同时显示。2. 分选结果、绝缘电阻、漏电流同屏显示。
3. 多种触发方式：内部触发、外部触发、脚踏开关触发、接口触发。
4. 校正功能：全量程开路清零功能
5. 比较器（分选）功能：
 内建有4档分选数据，可对被测件进行PASS/FAIL判断。
 比较器功能显示：直接在LCD使用标志显示。
 比较器输出：可通过选配Handler接口、RS232接口输出更为详细的分选结果。
 讯响：可设置合格/不合格报警,也可关闭讯响功能。

6. 可编程的顺序测试模式:可设置材料充电时间、等待时间、测量时间、放电时间。
7. 5组测试参数可供保存在仪器内部。
8. 支持脚踏开关启

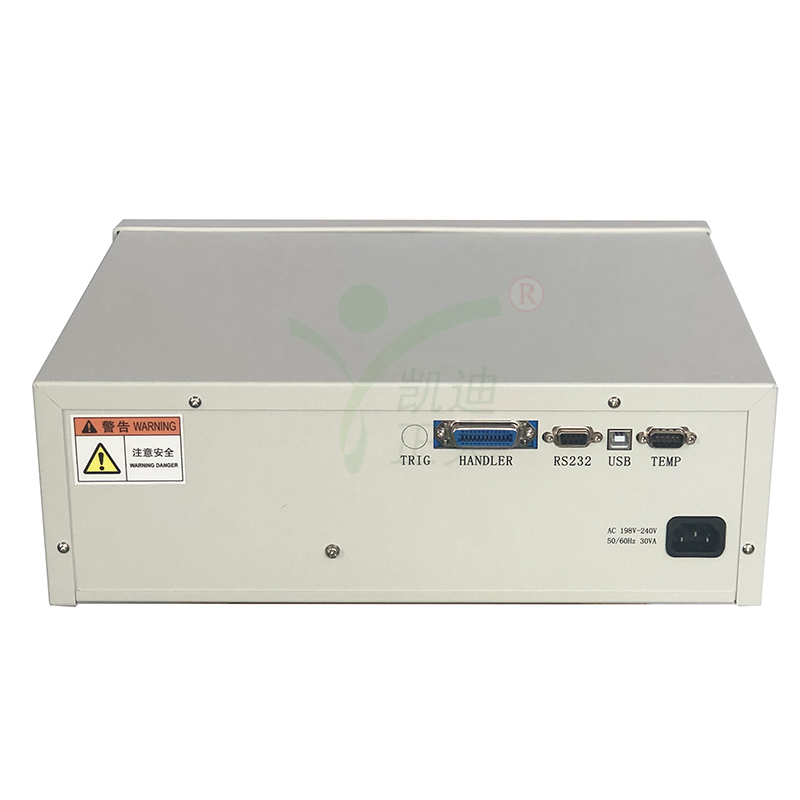

9. 接口功能：
 Handler接口：分选结果和EOM结束信号输出，触发信号输入。
 RS232接口：使用三线简易型串行接口，和上位机进行通讯和连接。
 USB HOST：使用USB通讯电缆，和上位机进行通讯和连接。
 USB DEVICE：使用U盘接入仪器，保存测试数据。并可远程升级固件。


技术指标

下列数据在以下条件下测得：
温度条件：23℃±5℃湿度条件：≤80% R.H.零值调整：测试前清零
预热时间：>60 分钟校准时间：1 年

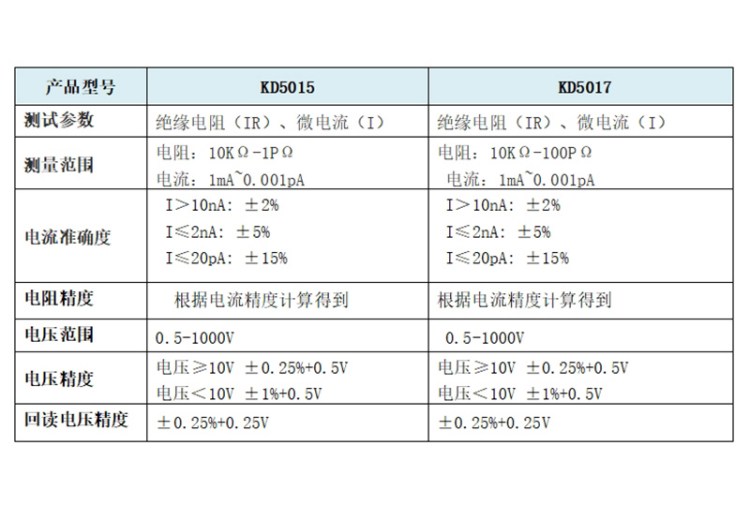

为了满足不同用户的要求，KD5015系列有2个型号可供选择。

其它技术规格：

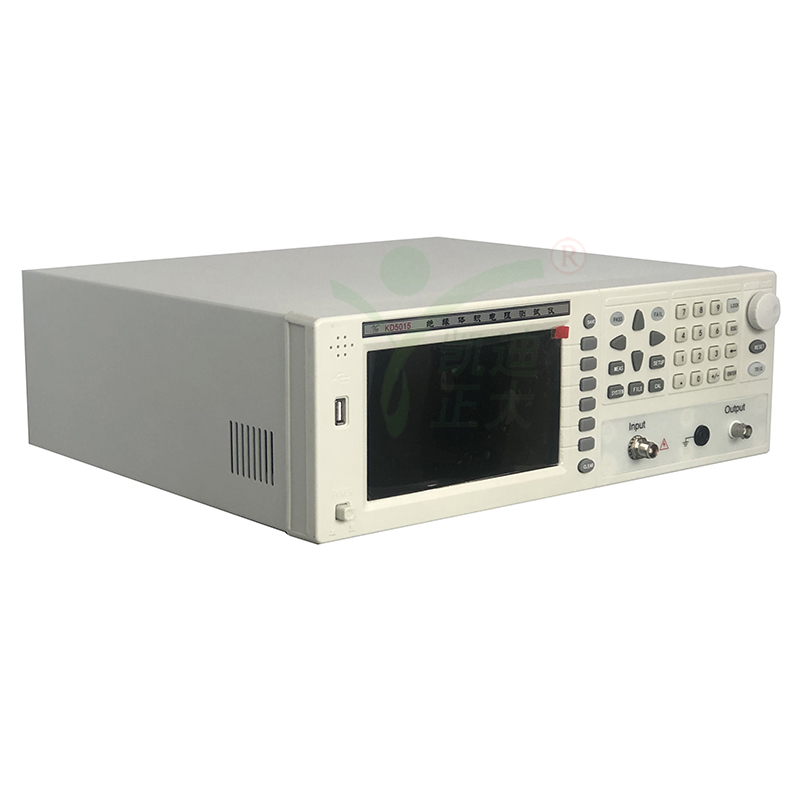

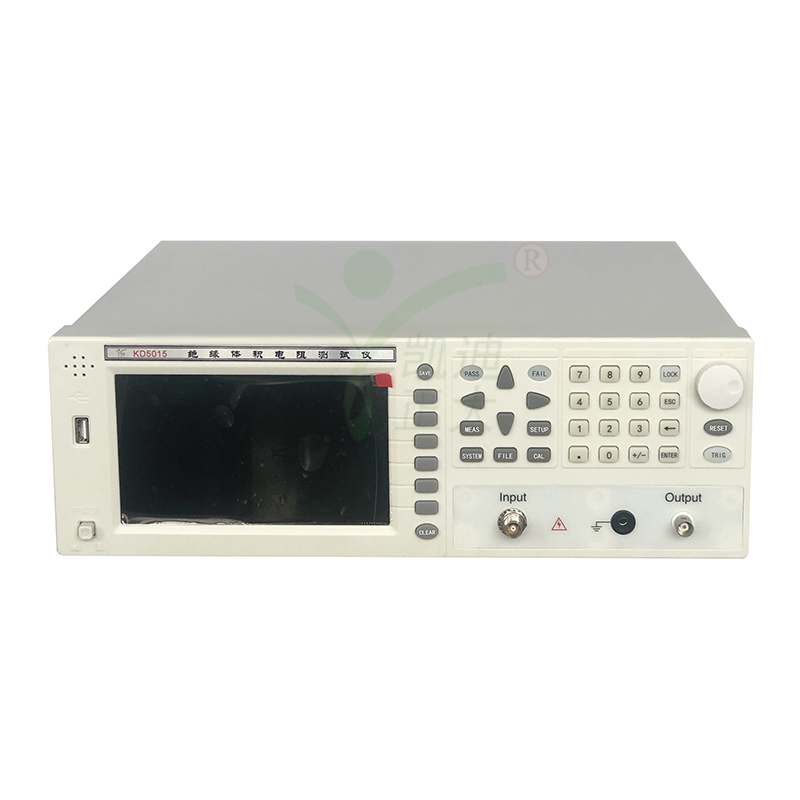

1、屏幕：高亮度、超清晰4.3寸彩色LCD显示：显示像素为：800*480。
2、显示范围：四位数字显示阻值。
3、测试参数：绝缘电阻、微电流；
4、量程：七档量程，手动或自动模式。
5、测试速度：快速：12次/秒；慢速：5次/秒。
6、测试端：3 端屏蔽和外屏蔽地端。
7、环境：
指标：温度 18℃～28℃湿度<80% RH
工作：温度 0℃～40℃湿度< 80% RH
储存：温度 0℃～40℃湿度<80% RH
8、电源：AC 220V±10％ 频率：50/60Hz，功率：最大30VA   保险丝：0.5A 慢熔
9、重量：约4.5kg（带包装重量）。
10、随机附件：使用说明书、测试报告、质保证书、保修卡、装箱单、仪器、电源线、保险丝、三端开尔文测试夹、RS232通讯电缆、USB通讯、电缆脚踏开关（选配））
11、外形尺寸：长*宽*高：400mm * 356 mm * 110mm
