KDZD-GTU-GIS局部放电模拟系统一体化设计，操作简单方便，结构紧凑易于移动，内置尖端、悬浮、颗粒、沿面4种放电模块，由于采用SF6作为绝缘介质，局放背景极低，从而使4种放电波形明显，特别适用高校、科研院所、大型电力设备生产企业、省市级供电公司培训使用。

结构与组成：

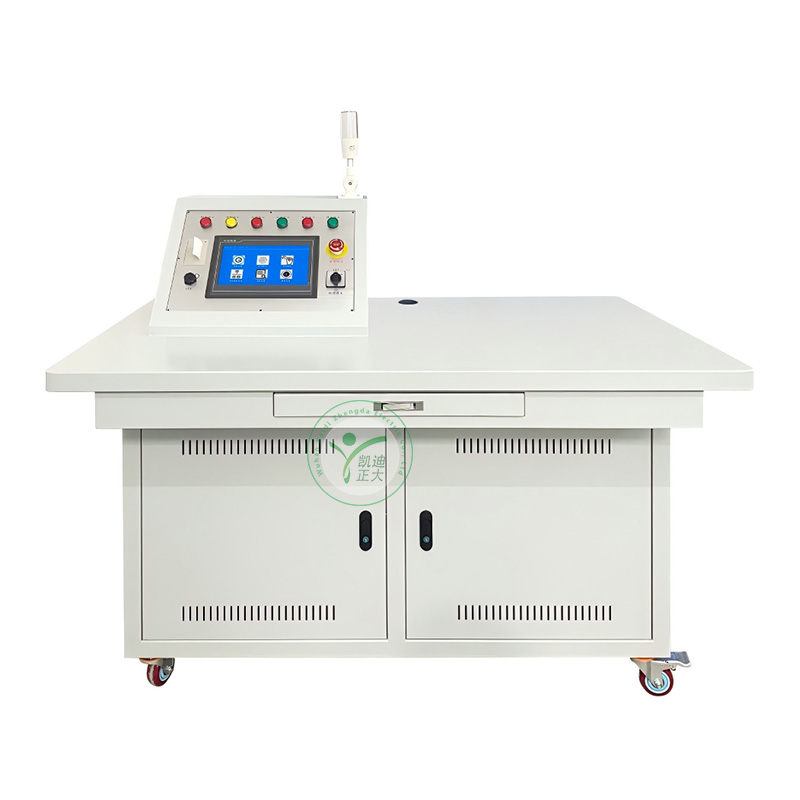

KDZD-GTU-GIS局部放电模拟系统智能化操作台、无局放试验变压器组成，设计紧凑，各功能区划分明确，便于教学演示与学生实操。



1、具备高度真实性：按实体开关柜设计，真实模拟开关柜内部的各种局放故障。
2、故障模拟：可模拟开关柜尖端、悬浮、气隙、颗粒、沿面等放电类型，多种放电可复合产生。
3、放电可控：可任意选择放电种类，控制各放电信号的起始电压、熄灭电压和放电强度。
4、检测多样化：可为脉冲电流、特高频、超声波、暂态地电压等技术检测提供试验平台。
5、计量传递：内建脉冲电流法相关耦合、校验单元，可同步检测实验装置的 局放水平，作为仪器考核的依据。
6、稳定性好：各放电模块可重复使用，放电特征稳定。
7、可视化：内置红外视频探头，方便观察内部状态，捕捉放电视频。
8、操作便捷：各类故障的产生及消失，可在装置外直接调控。
9、安全可靠：升压设备内置，高压与外界隔离，操作安全可靠。


技术参数

（1）额定容量：5kVA；
（2）输入电源：单相220V，频率为50Hz；
（3）额定电压：100kV
（4）额定电流：0.05A
（5）工作频率：50Hz；
（6）装置输出波形：正弦波；
（7）成套装置波形畸变率：≤5%；
（8）系统噪声水平：≤45dB
（9）变压器短路阻抗：≤6%
（10）工作时间：额定电压、电流下允许连续30min；过压1.1倍1分钟；
（11）背景局放水平：额定电压≤2pC；
（12）试验系统保护：过压及过流保护

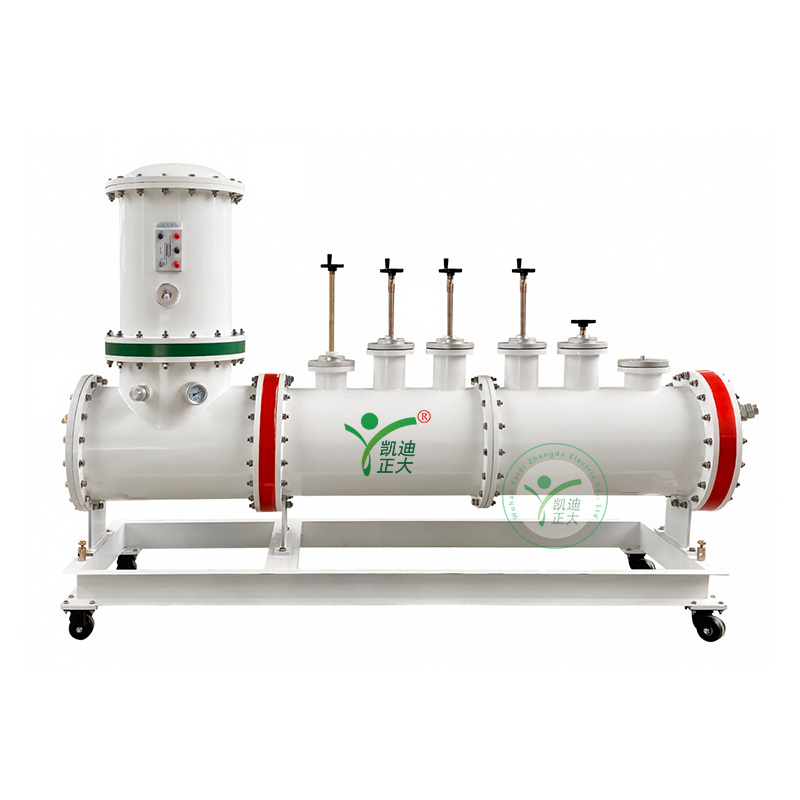

升压及局放模拟装置

1. 额定容量：5kVA
2. 输入电压：0～220V，单相
3. 输出电压：100kV
4. 结    构：SF₆充气式
5. 背景局放：额定电压≤2pC
6. 仪表变比：1000:1
7. 运行时间：额定容量下连续运行30min
8. 气    压：变压器室0.4MPa，局放模块室0.2MPa
9. 耦合电容器：200pF
10. 匹配阻抗单元：2#阻抗单元
11. 局放模拟类型：尖端、悬浮、颗粒、沿面
12. 外型尺寸：2010×705×1500mm
13. 总    重：412kg

全自动控制箱5kVA/220V
1 调压器
1) 额定容量：5kVA
2) 工作电源：单相AC220V，工频
3) 输出电压：0～250V，单相
4) 额定输出电流：20A
5) 电压精度：1.0级
6) 运行时间：额定容量下连续30min
7) 试验模式：自动、手动模式
2 隔离变压器
1) 额定容量：5kVA
2) 输入电压：0.22kV
3) 输出电压：0.25kV
4) 额定频率：50Hz
5) 额定电流：22.7A/20A
6) 衰减特性：40kHz～100kHz≥40dB，100kHz～2MHz≥60dB
7) 绝缘水平：3kV/1min无异常放电现象
