KD-216H高低压电缆故障综合测试仪能满足不同电压等级电力电缆的不同类型故障检测及故障点的定位，包括： 开路、短路、低阻、高阻泄漏、高阻闪络性故障，能检测电缆长度等。

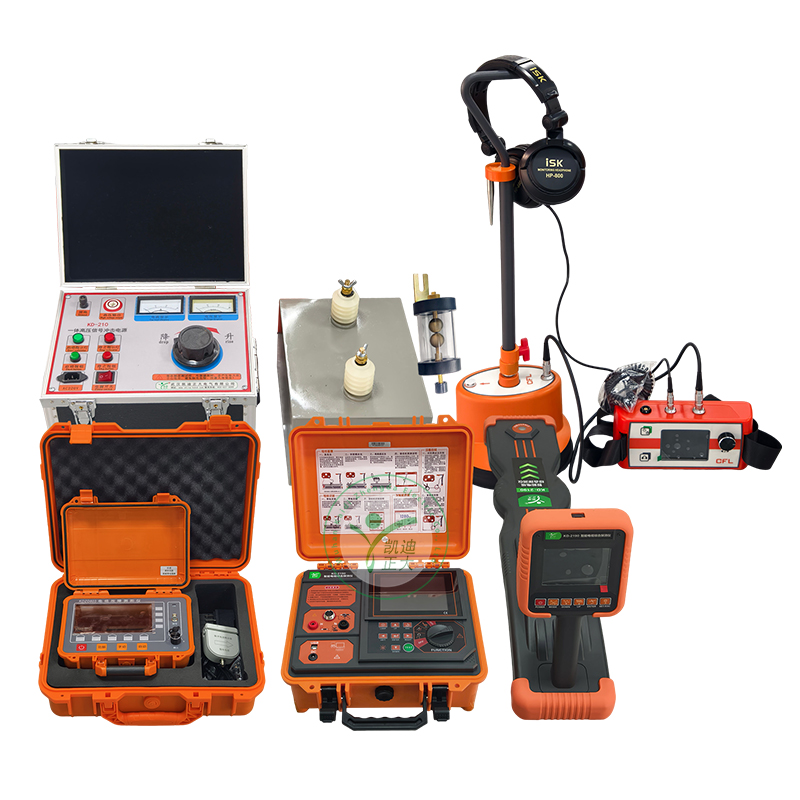

系统组成

1. KD-216H电缆故障测试仪主机
2. KDZD850超静音精确定点仪
3. KD-2190电缆路径测试仪
4. KDYDJ-3kvA/50kV交直流油浸式试验变压器（高压部分）

电缆故障测试仪主机
用于电缆故障距离的粗测，对故障电缆的全长，低阻故障，高阻故障进行故障距离测试。
技术参数

1. 显示方式：12.1英寸工业级液晶屏（win7操作平台）
2. 测试距离：不小于100km
3. 操作方式：触控鼠标操作
4. 测试方法：低压脉冲法、冲闪电流法、直闪电流法
5. 存储空间：固定32G
6. 最短测试距离（盲区）：0-5米或无盲区
7. 精确定点误差：±0.2m
8. 分辨率：V/fm；V为传波速度m/μs；软件游标0.10米
9. 测试误差：系统误差小于±1%
10. 实时采样频率：3.125 MHz 、6.25MHz、12.5MHz、25MHz、50MHz、100MHz、200 MHz、250 MHz；
11. 脉冲宽度：50ns、80 ns、100ns、200 ns、1μs、2μs、5μs、10μs（软件自动匹配）；
12. 待机时间：可连续使用6小时左右
13. 主机重量：7kg
14. 外形尺寸：180mm×300mm×400mm

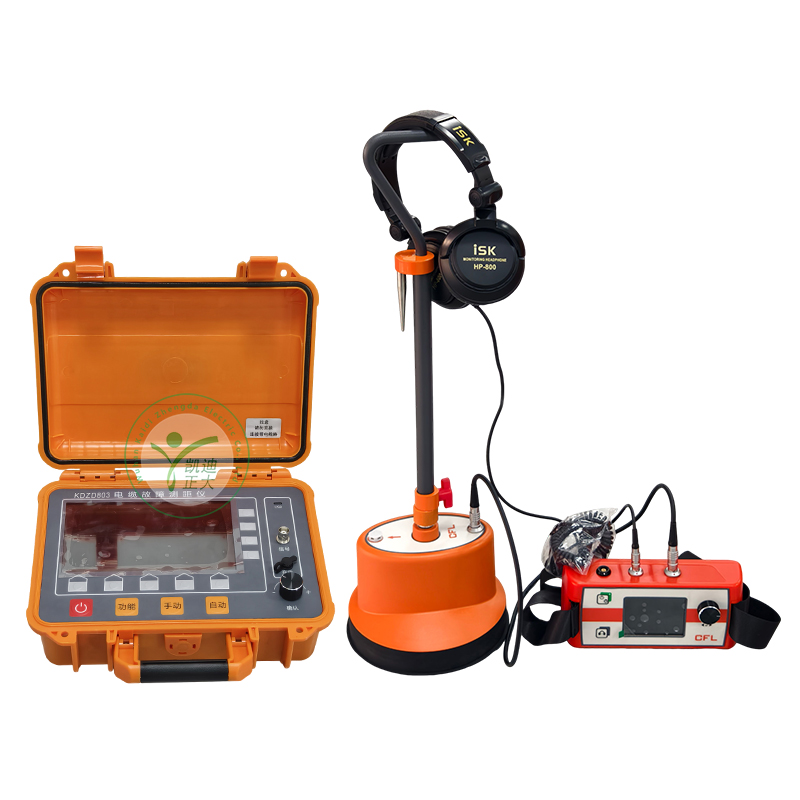

KDZD850超静音精确定点仪
一、技术特点
◆超静音降噪处理，卓越的放电声音音质，背景更加安静，选用监听耳机用来快速、可靠地定点故障点位置。
◆选用超静音技术和BNR智能背景降噪技术，可以调节冲击放电音量。
◆模具化设计了特殊的自落式探地传感器，并配有软质路面、硬化路面、草坪的传感接头。
◆选用可靠的进口接插件，保证声音的纯度，人性化设计了高度可调的探头手柄，非常适用。
二、技术参数:
◆ 传感器动态量程：声音通道>104dB 。
◆ 冲击放电声音放大倍数 >90dB，冲击放电音量上限84dB(A)。
◆ 液晶显示器：高亮真彩屏，像素320 x 240  适应户外。
◆ 现场连续工作时间：碱性可更换电池电池，方便现场使用

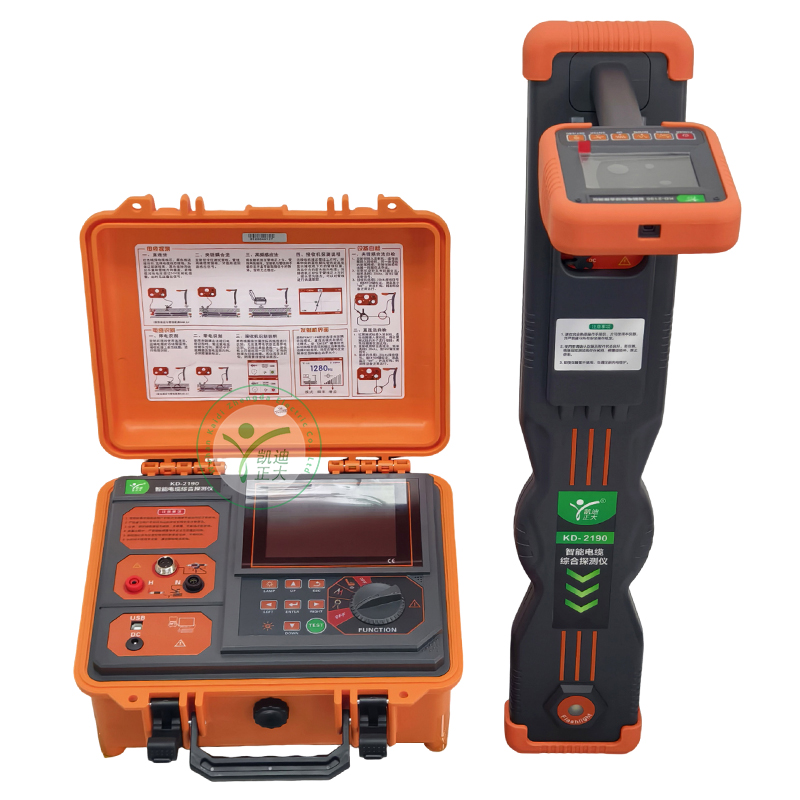

KD-2190电缆路径仪
一、基本组成和主要用途
本仪器由以下两部分组成：
发  射  机：向被测电缆发送测试信号
路由接收机：在地埋线（地埋电缆）附近通过传感器接收信号，并进行电缆路径方向识别
二、技术指标
1.探测深度：0~20m
2.路由误差：5cm
3.发射机基本参数：输出频率：发射频率9.6kHz，输出功率：5W
4.路由接收机基本参数：
◆ 输入频率： 9.6kHz
◆ 探测路由误差： ±２cm
◆ 探测埋深误差： ±５cm。
◆ 9V可充电锂电池，可连续工作8小时。
◆ 液晶显示器：高亮真彩屏，像素320 x 240，适合户外使用。

YD-3/50高压部分

1. 额定容量：3kVA
2. 单台额定输出电压：(AC)50kV  （DC）70kV
3. 输出电流：60mA
4. 输入电压：200V
5. 输入电流：15A
6. 变压比：500/1
7. 变压比误差：＜±1%
8. 阻抗电压：＜10%
